3.3

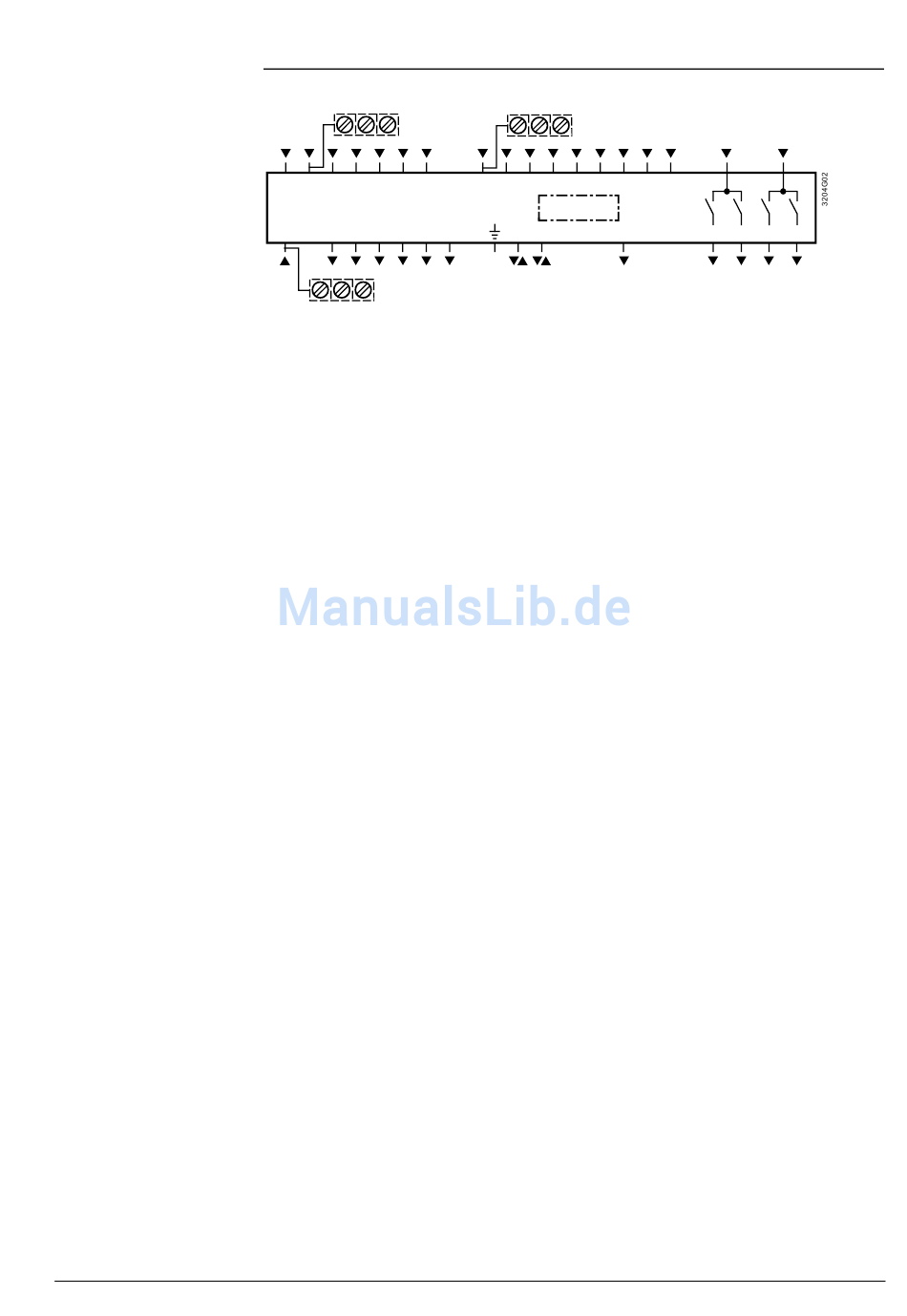

Anschlußklemmen
Legende
Siemens Building Technologies
Landis & Staefa Division
Die technischen Daten können Sie dem Geräteblatt CM2N3204D entnehmen.
M B1 B2 B4 B9 Z
G
G0
Y10 G
Y20
G
Y30
G
Betriebsspannung, AC 24 V, Systempotential
G0
Betriebsspannung, Systemnull
M
Meßnull (Bezugspotential der Gleichspannung, identisch mit G0)
B1
Meßsignal vom Raum- oder Ablufttemperaturfühler (LG-Ni1000 Ω /
DC 0...10 V)
Meßsignal vom Zulufttemperaturfühler (LG-Ni1000 Ω / DC 0...10 V)
B2
B4
Meßsignal vom Außentemperaturfühler (LG-Ni1000 Ω / DC 0...10 V)
Meßsignal vom Frostfühler (LG-Ni1000 Ω / DC 0...10 V)
B9
Meßsignal von Peripherieausrüstung (LG-Ni1000 Ω / DC 0...10 V)
Z
Y10
Steuersignal DC 0...10 V für Heizen
Y20
Steuersignal DC 0...10 V für Kühlen
Y30
Steuersignal DC 0...10 V für Wärmerückgewinnung / Mischklappen
GE
Signalspannungsnull für digitale Meldeeingänge
E1
Digitaler Meldeeingang «Brand / Rauch»
E2
Digitaler Meldeeingang «Strömungsmeldung»
E3
Digitaler Meldeeingang «Überlast Umwälzpumpe oder Elektro-Lufterwär-
mer»
E4
Digitaler Meldeeingang «Überlast der Kältemaschine»
E5
Digitaler Meldeeingang «Überlast Ventilator»
E6
Digitaler Meldeeingang, frei
E7
Digitaler Meldeeingang «Steuereingang 1»
E8
Digitaler Meldeeingang «Steuereingang 2»
F91
Sammelstörungsmeldung gemäß Störungsmeldeart (A und b, A; b)
Q13 / Q14
Potentialfreier Relaiskontakt, zum Schalten von Umwälzpumpe oder
Elektro-Lufterwärmer
Q13 / Q24
Potentialfreier Relaiskontakt für Kompressor, DX-Kühlen oder
Umwälzpumpe
Q33 / Q34
Potentialfreier Relaiskontakt zum Schalten der Ventilatorstufe 1
Q33 / Q44
Potentialfreier Relaiskontakt zum Schalten der Ventilatorstufe 2
UP, UN
Anschlüsse (2...3) für Kommunikation
Zu beachten: Fühler LG-Ni1000 Ω = Landis-&-Staefa-Norm
1) Die Steuersignalausgänge Y20 und Q13 / Q24 stehen gleichzeitig zur Verfügung
Grundlagenhandbuch zu AEROGYR™ RWI65.02
Konfiguration/Inbetriebnahme
GE E1 E2 E3 E4 E5 E6 E7 E8
AZI65...
G
UP UN
F91
1)
1)
Q13
Q33
Q14 Q24 Q34 Q44
CM2Z3204D / 06.2001
3-3
.
.
.
.
.
.
.
.
.
