4.6
Nachtlüftung
Randbedingungen
Einschaltbedingungen
Ausschaltbedingungen
Beispiel
Siemens Building Technologies
Landis & Staefa Division
Diese Funktion hat die Aufgabe, den Raum im Sommer während den belegungsfreien
Zeiten mit kühler Außenluft zu kühlen.
• Raumtemperaturfühler B1 und Außentemperaturfühler B4 angeschlossen
• Inbetriebnahme-Datenpunkt 30: «Freigabe Nachtlüftung» auf «ON»
• Zeitschaltprogramm = OFF,
• keine Störung der Priorität A
• Raumtemperatur > «Grenzwert Raumtemperatur» (Datenpunkt 12)
• Außentemperatur > «Grenzwert Außentemperatur» (Datenpunkt 13)
• (Raumtemperatur − Außentemperatur) ≥ Delta (Datenpunkt 14)
• Raumtemperatur < «Grenzwert Raumtemperatur»
• Außentemperatur < «Grenzwert Außentemperatur»
• (Raumtemperatur − Außentemperatur) < Delta
Bei diesen Bedingungen wird die minimale Laufzeit (Datenpunkt 15) der
Nachtlüftungsfunktion eingehalten.

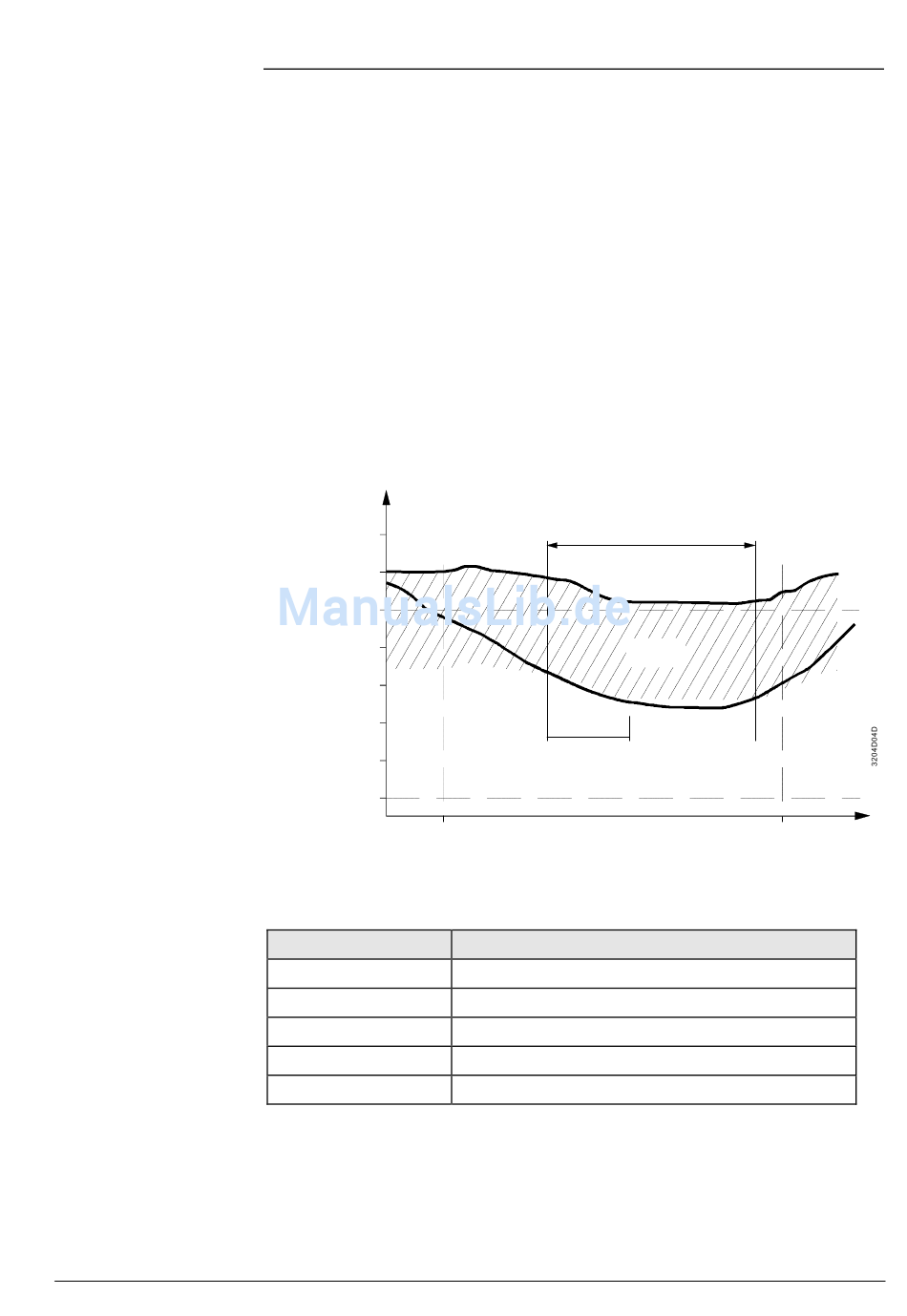

T
[°C]
R/A
26
24
Grenzwert
Raumtemperatur
22
(Dtpkt. 12)
20
18
16
14
Grenzwert
Außentemperatur
12
(Dtpkt. 13)
Ende
Belegungszeit
Zustand der Anlageelemente bei Nachtlüftung:
Anlagenelemente
Ventilator
Y10 (Heizregister)
Y20 (Kühlregister)
Y30 ( \ Wirksinn)
Y30 ( / Wirksinn)
Grundlagenhandbuch zu AEROGYR™ RWI65.02
Anwendungsfunktionen
Nachtlüftung aktiv
Delta
(Dtpkt. 14)
t
N m in
(Dtpkt. 15)
Nachtlüftung
Stufe I / II (abhängig von Datenpunkt 7)
0 % (gesperrt)
0 % (gesperrt)
0 % (gesperrt)
100 % (Klappen geöffnet, Umluftklappe geschlossen)
T
R
T
A
t
Beginn
Belegungszeit
CM2Z3204D / 06.2001
4-13
