Bedienebene 1: Informationen
2.3.1
Allgemeine Betriebsinformationen

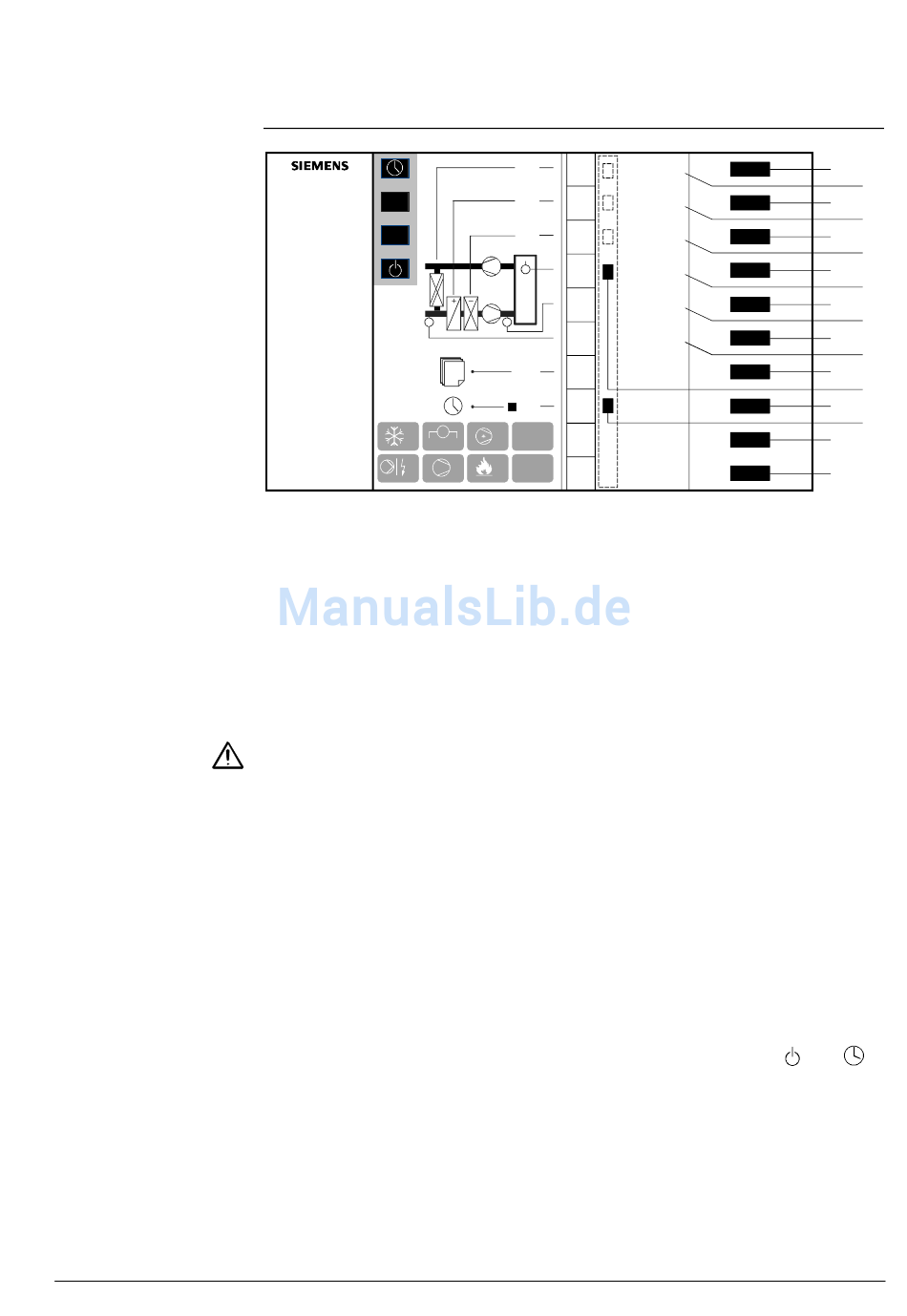

Legende
Siemens Building Technologies
Landis & Staefa Division
II
I
T
B9
Landis & Staefa
RWI65.02
E3
(Die in der obigen Darstellung im Display angezeigten Anlagedaten sind rein fiktiv.)
1
Taste (Zeile 1) zur Anwahl des automatischen Anlagenbetriebes (internes
Zeitschaltprogramm)
2
Taste (Zeile 2) zur Anwahl des manuellen Anlagenbetriebes, Ventilator
Stufe 2
3
Taste (Zeile 3) zur Anwahl des manuellen Anlagenbetriebes, Ventilator
Stufe 1
4
Taste (Zeile 4) zum Ausschalten des Anlagenbetriebes, bei weiterhin
gewährleistetem Frostschutz (Auslieferzustand!).
Ist das Gerät installiert, kann bei Frostgefahr der Frostschutzregler das
Heizventil (Y10) öffnen und die Heizkreispumpe (Q13 / Q14) einschalten!
5 + 6
Tasten (Zeilen 5 und 6) sind auf der ersten Bedienebene ohne Funktion
7
Taste zum Einstellen des aktuellen Wochentages (Mo = 1...So = 7)
8
Taste zum Einstellen der aktuellen Uhrzeit
9 + 10
Tasten (Zeilen 9 und 10) sind auf der ersten Bedienebene ohne Funktion
11
Anzeige der aktuellen Stellgröße Y30 (WRG)
12
Anzeige der aktuellen Stellgröße Y10 (Heizen) 0...100 %
13
Anzeige der aktuellen Stellgröße Y20 (Kühlen) 0...100 %
14
Anzeige der aktuellen Raumtemperatur B1
15
Anzeige der aktuellen Zulufttemperatur B2
16
Anzeige der aktuellen Außentemperatur B4
14...16
Anzeige « - - - - » bedeutet, es ist kein Fühler angeschlossen oder Fühler-
unterbruch
17
Anzeige der gewählten Betriebsart mit schwarzer Lichtmarke (
18
Anzeige der Sommerzeit mit schwarzer Lichtmarke; keine Anzeige =
Winterzeit (Tasten der Zeilen 7 + 8 gleichzeitig für 2 Sekunden drücken:
Sommer-/ Winterzeitumschaltung)
Unter Datenpunkt 65 kann die Tastatur der Bedienebene 1 gesperrt werden (nach
Schließen der Fronttüre + 2 min Verzögerungszeit)!
Grundlagenhandbuch zu AEROGYR™ RWI65.02
Bedienung
