3
Konfiguration/Inbetriebnahme
3.1
Konfiguration des RWI65.02
Siemens Building Technologies
Landis & Staefa Division

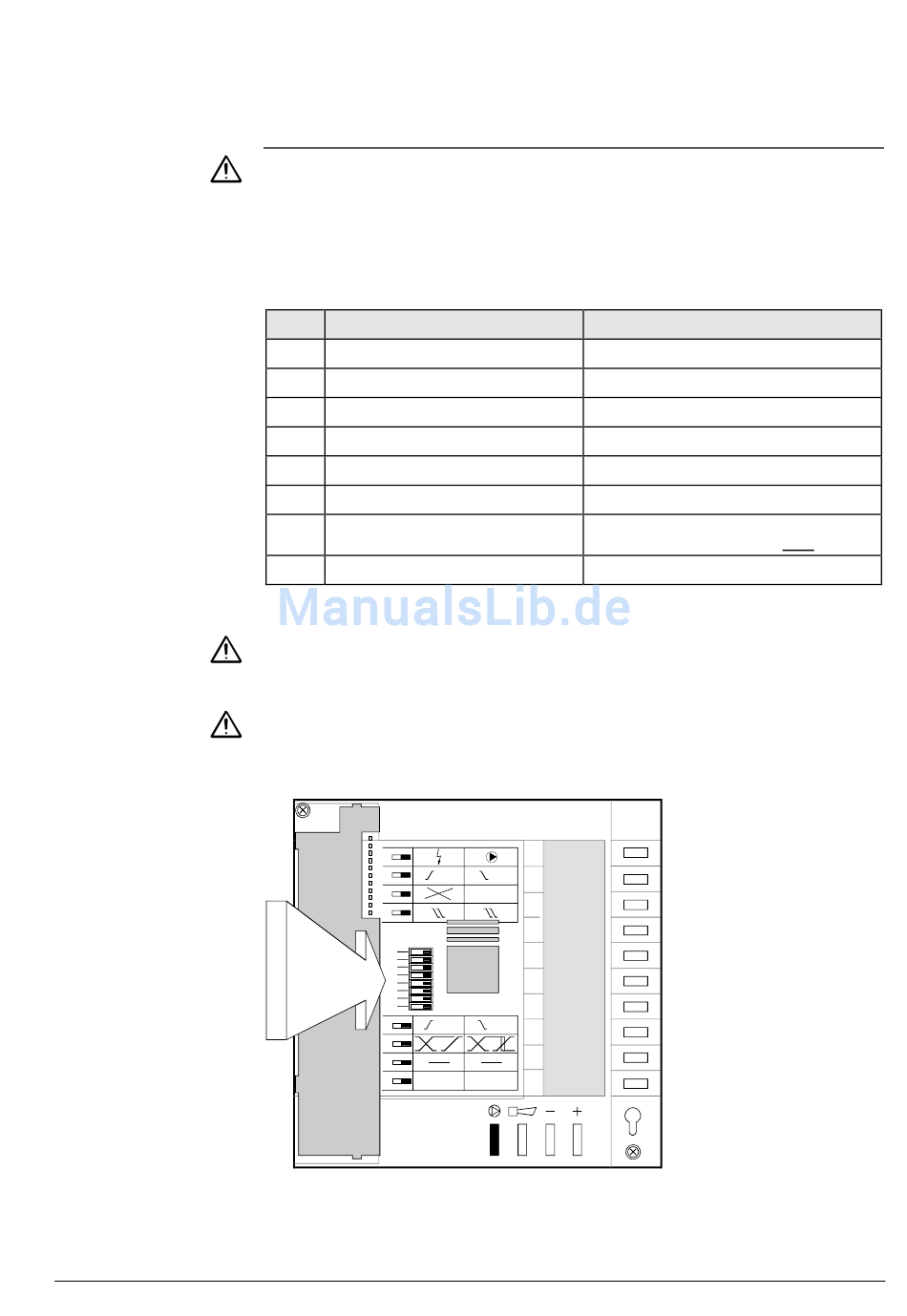

An den DIL-Schaltern 1...8 müssen, entsprechend der jeweiligen Anlagenspezi-
fikation, alle sicherheitsrelevanten Konfigurationen vorgenommen werden.
Die DIL-Schalter zur Konfiguration des Reglers befinden sich unter der Abdeckplatte.
Um Einstellungen einzusehen bzw. zu verändern, ist die Fronttür zu öffnen und die Ab-
deckplatte herauszunehmen.
Fett markiert stellt den Auslieferzustand der DIL-Schalter dar.
DIL-Nr.
Schalterstellung nach links (ON)
8
Elektro-Lufterwärmer
7
Wirksinn Y10 « / »
6
Ausgang Y 30 gesperrt
5
Comfort (Y10, dann Y30)
4
Wirksinn Y30 « / »für Mischklappen
3
Ohne MEU-Funktion
2
Datenpunkte für «Wärmerückgewinner-
Wirkungsgrad-Überwachung» sichtbar
1
Prüffunktion der Fertigung (nicht nutzbar)
1)
Siehe Kapitel 4.7 «Maximum-Economy-Umschaltung (MEU)»
DIL-Schalter 1 in der linken Position (Prüffunktion der Fertigung):
•
Sämtliche Regel-, Steuer- und Überwachungsfunktionen sind außer Betrieb ge-
setzt!
DIL-Schalter 8: Wahl der Lufterwärmerart
•
Warmwasser-Lufterwärmer: Der Frostschutzregler wird automatisch aktiviert.
•
Elektro-Lufterwärmer: Die Nachlauffunktion der Ventilatoren wird automatisch
aktiviert.
8
Y10
7
Y30
6
Y30
5
8
7
6
5
4
3
2
1
Y30
4
3
2
Test
1
Grundlagenhandbuch zu AEROGYR™ RWI65.02
Konfiguration/Inbetriebnahme
Schalterstellung nach rechts (OFF)
Warmwasser-Lufterwärmer
Wirksinn Y10 « \ »
Ausgang Y30 freigegeben
Economy (Y30, dann Y10)
Wirksinn Y30 « \ » für WRG-Systeme
Mit MEU-Funktion 1)
Datenpunkte für «Wärmerückgewinner-
Wirkungsgrad-Überwachung» nicht sichtbar
Normale DDC-Funktion
1
Y10
2
Y30
3
Y10
Y10
Y30
4
5
6
7
Y30
8
9
Run
10
3204Z15
CM2Z3204D / 06.2001
.
.
.
.
3-1
