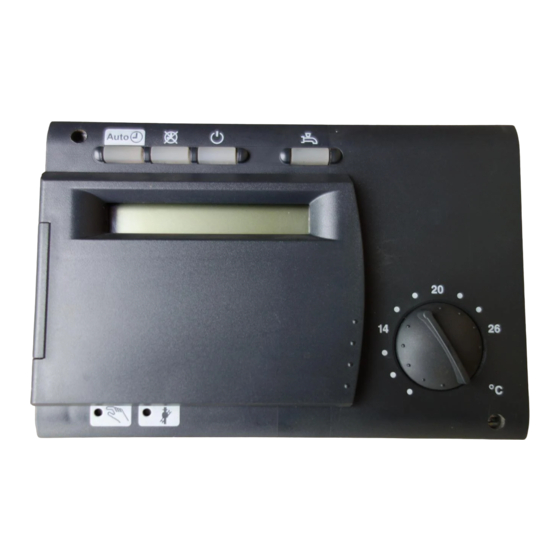

Siemens RVA63.24 Basisdokumentation
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Controller
  5. RVA63.24
  6. Basisdokumentation

Siemens RVA63.24 Basisdokumentation

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

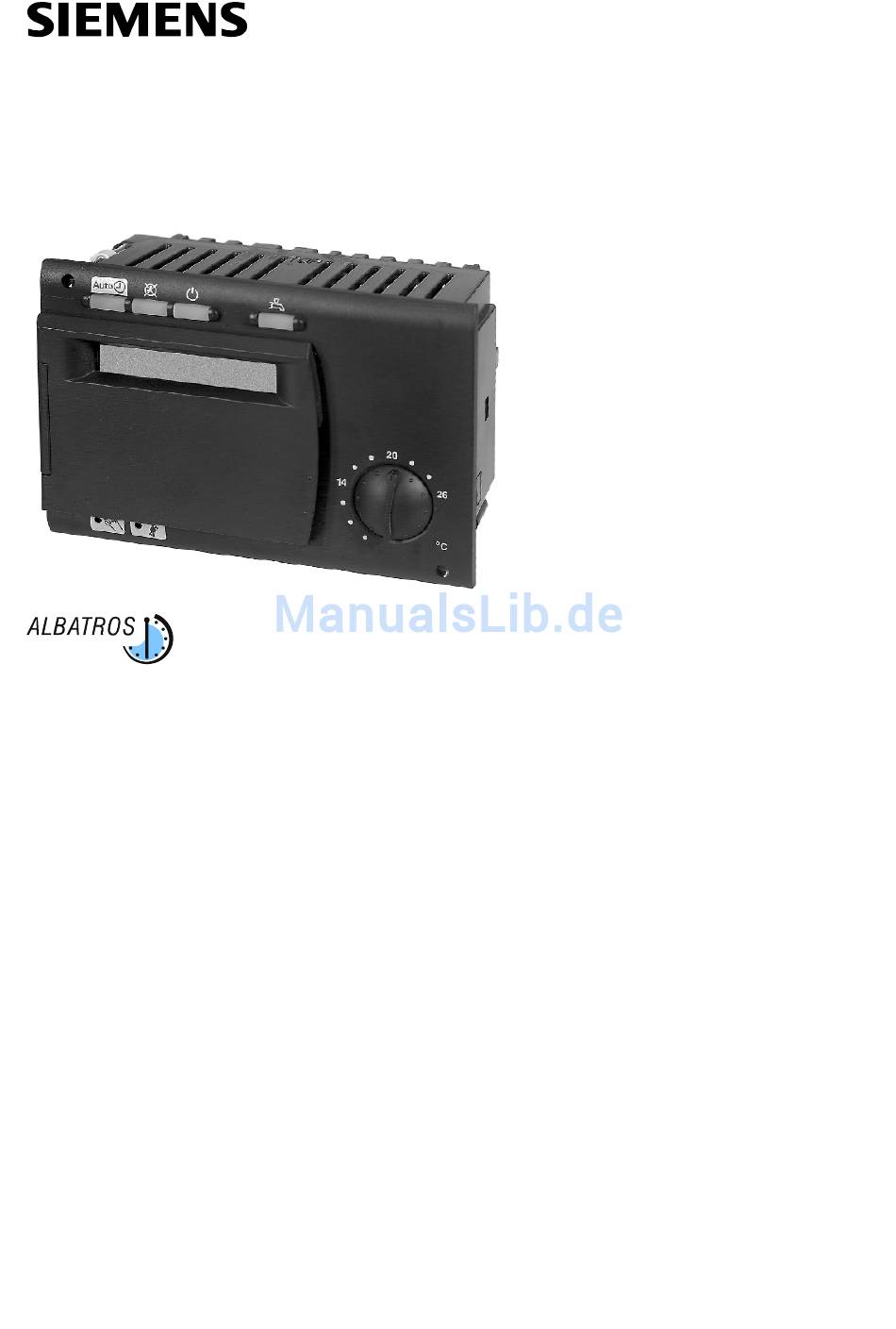

RVA63.242, RVA53.242
Kessel- und Heizkreisregler
Basisdokumentation
Ausgabe 1.3
Reglerserie B
Siemens Building Technologies
CE1P2373D
14.11.2000
Landis & Staefa Division

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens RVA63.24

Inhaltszusammenfassung für Siemens RVA63.24

  • Seite 1 RVA63.242, RVA53.242 Kessel- und Heizkreisregler Basisdokumentation Ausgabe 1.3 Reglerserie B Siemens Building Technologies CE1P2373D 14.11.2000 Landis & Staefa Division...
  • Seite 2 2/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division 14.11.2000...

  • Seite 3: Inhaltsverzeichnis

    Schaltzeiten für Zeitschaltprogramm 1 ............51 Zeitschaltprogramm 2 ..................52 3.12 Wochentag-Vorwahl für Zeitschaltprogramm 2..........52 3.13 Schaltzeiten für Zeitschaltprogramm 2 ............53 Zeitschaltprogramm 3 (Brauchwasser) ............54 3.14 Wochentag-Vorwahl für Zeitschaltprogramm 3 (Brauchwasser) ....54 3/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Übersicht 14.11.2000...
  • Seite 4 Gedämpfte Aussentemperatur (TAged) ............80 4.15 Gemischte Aussentemperatur (TAgem)............80 4.16 Aussentemperatur-Lieferant................81 Sollwerte ....................... 82 4.17 Kesseltemperatur-Sollwert-Anzeige .............. 82 4.18 Schienen-Vorlauftemperatursollwert-Anzeige ..........82 4.19 Brauchwassertemperatur-Sollwert Anzeige ..........83 4/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division 14.11.2000 Übersicht...
  • Seite 5 Vorlauftemperatur-Sollwert-Minimalbegrenzung HK2 (TVmin)....107 4.41 Vorlauftemperatur-Sollwert-Maximalbegrenzung HK1 (TVmax)....108 4.42 Vorlauftemperatur-Sollwert-Maximalbegrenzung (TVmax) HK 2....108 4.43 Maximale Vorverlegungszeit Einschaltzeit-Optimierung......109 4.43.1 Einschaltzeit-Optimierung ................109 4.43.2 Ohne Raumtemperatur-Einfluss ..............110 4.43.3 Mit Raumtemperatur-Einfluss ..............110 5/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Übersicht 14.11.2000...
  • Seite 6 Umschaltung Winterzeit – Sommerzeit ............143 4.71 Umschaltung Sommerzeit – Winterzeit ............143 4.72 PPS-Kommunikations-Anzeige (A6) ............144 Solar / Puffer ....................145 4.73 Temperaturdifferenz Solar EIN (TSdEin) ............ 145 6/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division 14.11.2000 Übersicht...
  • Seite 7 Kesselrücklauftemperatur-Hochhaltung mit Verbraucher-Einfluss ....174 5.18 Kessel-Rücklauftemperatur-Minimalbegrenzung .........175 5.19 Bypasspumpen-Schaltdifferenz ..............176 5.20 Bypasspumpen-Steuerung ................177 5.20.1 Parallel zum Brennerbetrieb - Einstellung 0 ..........177 5.20.2 Nach Kesselrücklauftemperatur - Einstellung 1 ...........178 7/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Übersicht 14.11.2000...
  • Seite 8 Gedämpfte Aussentemperatur ..............211 Gemischte Aussentemperatur..............212 Brauchwasser-Push ..................213 6.10 Pumpen- und Ventilkick ................214 6.11 Entladeschutz nach Brauchwasserladung ..........214 6.12 Pufferspeicher-Betrieb ................215 6.13 Pumpenbetriebs-Übersicht................216 8/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division 14.11.2000 Übersicht...
  • Seite 9 Kaskade 2 x 1 ....................228 Ergänzungen zu den aufgeführten Anlagetypen .........228 Legende zu den Anlagentypen ..............229 Elektrische Anschlüsse ................230 Massbilder....................231 8.1.1 Ausschnitt ....................231 8.1.2 Reglerkombination ..................231 Technische Daten ..................232 9/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Übersicht 14.11.2000...

  • Seite 10: Übersicht

    • Rücklaufhochhaltung mit Bypasspumpe oder Mischer • Pufferladung mit Wärmeerzeuger • Pufferladung mit Solar • Zubringer-Pumpe in unterschiedlicher Anwendungen • Einbindung in Kaskade als Kaskadenslave • Erzeugersperre mit H-Kontakt 10/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Übersicht 14.11.2000...
  • Seite 11 • Registrierung der Brenner-Betriebsstunden für Stufe 1 und 2 Registrierung • Registrierung der Brennerstarts für Stufe 1 und 2 • Registrierung der Abgastemperatur • Anzeige des Anlagenschemas Nicht für RVA53.242 11/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Übersicht 14.11.2000...

  • Seite 12: Sortiment

    AGP2S.04C Fühler (4-pol) gelb AGP3S.02D Netz (2-pol) schwarz AGP3S.05D Brenner (5-pol) AGP3S.03B Pumpen (3-pol) braun AGP3S.03K Stellantrieb (3-pol) grün AGP3S.04F Pumpen (4-pol) orange Nicht für RVA53.242 12/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Übersicht 14.11.2000...

  • Seite 13: Einsatzgebiet

    • Zur Verwendung der Geräte innerhalb eines Systemes müssen alle Anforderungen, welche in der Dokumentation „Local Process Bus (LPB) Basisdokumentation Systemprojektierung“ beschrieben sind, eingehalten werden (Dokumentations- Nummer CE1P2370D). • Die örtlichen Vorschriften (Installation etc.) sind einzuhalten. 13/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Übersicht 14.11.2000...

  • Seite 14: Handhabung

    • Stecken Sie diese auf der Rückseite des Reglers in die vorgesehenen Aussparungen. è Hinweis: Die Stecker sind codiert, damit der vorgesehene Steckplatz nicht verwechselt werden kann. 14/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Handhabung 14.11.2000...
  • Seite 15 Frontseite des Gerätes fest. è Hinweis: Die Schrauben nur leicht festziehen, mit maximal 20Ncm Drehmoment. Die Befestigungshebel gehen durch die Drehbewegung automatisch in die richtige Position. 15/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Handhabung 14.11.2000...

  • Seite 16: Vorgesehener Ausschnitt

    30° betragen und muss eine Freizone von 10 mm an den Kühlschlitzen eingehalten werden. Dadurch kann die entstehende Eigenerwärmung im Gerät durch die Luftzirkulation abfliessen. 16/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Handhabung 14.11.2000...

  • Seite 17: Elektrische Installation

    Bei vorkonfektionierten Leitungen mit Stecker ist dank der Codierung eine sehr einfache Installation möglich. Ansicht von der Geräte-Rückseite ! Hinweis 2.2.2.1 Anschlussklemmen RVA63.242 2373A01 2.2.2.2 Anschlussklemmen RVA53.242 2373A10 17/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Handhabung 14.11.2000...
  • Seite 18 Betriebsstunden Brenner Stufe 1 AGP3S.05D Brenner Stufe 2 Phase Brenner Stufe 2 Brenner Stufe 1 Phase Brenner Stufe 1 Netzanschluss Phase AC 230 V AGP3S.02D schwarz Netzanschluss Nulleiter 18/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Handhabung 14.11.2000...

  • Seite 19: Inbetriebsetzung

    Tasten verlassen Sie den Programmierbetrieb und somit den Ausgangtest. • Hinweis: Nach ca. 8 Minuten ohne Betätigen einer Taste geht der Regler automatisch in die zuletzt gewählte Betriebsart zurück. 19/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Handhabung 14.11.2000...
  • Seite 20 Anzeige Der Anzeigebalken unter dem Symbol zeigt welcher Ausgang eingeschaltet ist. Diese Ziffer zeigt den aktuell angewählten Testschritt an. Diese Ziffer zeigt die gewählte Einstellzeile an. 20/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Handhabung 14.11.2000...
  • Seite 21 Die angewählten Fühlerwerte werden innerhalb von max. 5 Sek. aktualisiert. Hinweis Erscheint – – – in der Anzeige, liegt ein Unterbruch vor. Erscheint o o o in der Anzeige, liegt ein Kurzschluss vor. 21/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Handhabung...
  • Seite 22 Anzeige Die Ziffer zeigt den aktuell angewählten Testschritt. Angezeigter Wert der gemessenen Temperatur. Diese Ziffer zeigt die gewählte Einstellzeile an. 22/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Handhabung 14.11.2000...

  • Seite 23: Parametrierung Endbenutzer

    Dauer- Sie den Programmierbetrieb “Endbenutzer”. anzeige è Hinweis: Nach ca. 8 Minuten ohne Betätigen einer Taste geht der Regler automatisch in die zuletzt gewählte Betriebsart zurück. 23/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Handhabung 14.11.2000...

  • Seite 24: Übersicht Der Endbenutzer-Parameter

    Heizkreis 1 und 2 Raumtemperatur-Frostschutz-Sollwert, Zeile 28 Sollwertknopf Heizkreis Raumtemperatur-Frostschutz-Sollwert (TRFw) 4...TRRw °C Heizkreis 1 und 2 TRRw Zeile 27 Sommer-/Winter Umschalttemperatur Heizkreis 1 8...30 °C (THG1) 24/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Handhabung 14.11.2000...
  • Seite 25 01.01...31.12 Monat, Tag Rückstellung der gewählten Ferienperiode durch gleichzeitiges Drücken der + und - Tasten während 3 Sekunden. Service BMU-Fehlercode Anzeige 0...255 0...255 Fehlercode Fehleranzeige 0...255 25/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Handhabung 14.11.2000...

  • Seite 26: Parametrierung Heizungsfachmann

    Dauer- Sie den Programmierbetrieb “Heizungsfachmann”. anzeige è Hinweis: Nach ca. 8 Minuten ohne Betätigen einer Taste geht der Regler automatisch in die zuletzt gewählte Betriebsart zurück. 26/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Handhabung 14.11.2000...

  • Seite 27: Übersicht Der Heizungsfachmann-Parameter

    0...230 (Ni1000) Gedämpfte Aussentemperatur (TAged) -50...+50 °C Gemischte Aussentemperatur (TAgem) -50...+50 °C Aussentemperatur-Lieferant - -:- / 00.01...14.16 - - . - - Kein Signal 00.01...14.16 Adresse 27/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Handhabung 14.11.2000...
  • Seite 28 Brauchwasser-Zirkulationspumpe Brauchwasser-Elektroeinsatz Solar-Pumpe H2 Pumpe Kessel-Bypasspumpe Alarmausgang Solar-Anwendung 0...2 Kein Solar Solar in Brauchwasserspeicher Solar in Pufferspeicher Fühlereingang B8/B6 0...2 Abgas Pt1000 Kollektor Ni1000 Kollektor Pt1000 28/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Handhabung 14.11.2000...
  • Seite 29 Sperrsignalverstärkung 0...200 Estrich-Austrocknung HK1 0...3 Funktionsheizen Belegreifheizen Funkt. und Belegreifheizen Brauchwasser Brauchwassertemperatur-Reduziertsollwert 8...TBWw °C (TBWR) TBWw Zeile 26 Brauchwasserprogramm 0...2 24h/Tag Heizprogramm mit Vorverlegung Zeitschaltprogramm 3 29/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Handhabung 14.11.2000...
  • Seite 30 Sommer-/Winter-Umschaltautomatik 0 / 1 Lokale Umschaltung Zentrale Umschaltung aller Heizkreis Zentraler-Standby-Schalter 0 / 1 Uhr-Betrieb 0...3 Autonome Uhr Systemzeit ohne Verstellung Systemzeit mit Verstellung Systemuhr (Master) 30/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Handhabung 14.11.2000...
  • Seite 31 Diese Einstellzeile ist nur wirksam, falls das Gerät als Wärmeerzeuger-Master adressiert ist . (Siehe dazu auch im Stichwortverzeichnis unter "LPB-Adresse Gerät"). Diese Einstellung ist für RVA53... nicht integriert. 31/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Handhabung 14.11.2000...

  • Seite 32: Parametrierung Oem

    Regler automatisch in die zuletzt gewählte Betriebsart zurück. Beispiel Jeder Tastendruck wird, unabhängig davon ob richtig oder falsch, als eine Ziffer des CODES übernommen. Als Quittierung wechselt die entsprechende Ziffer auf 1. 32/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Handhabung 14.11.2000...

  • Seite 33: Übersicht Der Oem-Parameter

    Parallel zum Brennerbetrieb Nach Kessel-Rücklauftemperatur Heizkreis Vorlauftemperatur-Sollwertüberhöhung-Mischer 0...50 °C (K) (UEM) Raumtemperatur-Einflussfaktor (KORR) 0...20 Konstante für Schnellabsenkung und 0...20 Einschaltzeitoptimierung (KON) Raumtemperatur-Sollwertüberhöhung (DTRSA) 0...20 °C (K) (bei Schnellaufheizung) 33/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Handhabung 14.11.2000...
  • Seite 34 0 / 1 Unwirksam Wirksam Legionellenfunktion-Sollwert 8...95 °C Entladeschutz während BW-Ladung 0...2 nein immer teilweise Service Daueranzeige 0 / 1 Tag / Zeit Kesseltemperatur-Istwert Software-Version 00.0...99.0 Gerätebetriebsstunden 0...500000 34/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Handhabung 14.11.2000...

  • Seite 35: Bedienung

    Betriebsart-Tasten Heizkreis Betriebsumstellung auf: Automatikbetrieb Dauerbetrieb Standby Betriebsart-Taste Brauchwasser Brauchwasser EIN / AUS schalten Handbetrieb-Funktiontaste mit Handbetrieb-Aktivierung Kontrolleuchte Kaminfeger-Funktionstaste mit Kaminfeger-Aktivierung Kontrolleuchte PC-Tool Anschluss Diagnose und Service 35/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Handhabung 14.11.2000...
  • Seite 36 Anzeige Symbole – Anzeige des Betriebszustandes mit Hilfe der schwarzen Curser. Anzeige-Werte während Regelbetrieb oder bei Einstellungen. Programmier-Zeile während Einstellungen. Heizprogramm des aktuellen Tages 36/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Handhabung 14.11.2000...

  • Seite 37: Betriebsstörungen

    • Einstellung des im Kessel eingebauten elektromechanischen Temperaturreglers (TR) prüfen. Er muss höher als TKmax eingestellt sein. • Sollwert der Brauchwassertemperatur überprüfen. • Istwert der Brauchwassertemperatur überprüfen. 37/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Handhabung...
  • Seite 38 • Fühler an A6 kontrollieren (Eingangtest). 2.8.1.12 Fehlermeldung, es erscheint “ER” auf der Anzeige • Gemäss Parametrierung Endbenutzer auf Zeile 50 die Ursache des Fehlers nachschlagen. 38/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Handhabung 14.11.2000...

  • Seite 39: Beschreibung Endbenutzer-Einstellungen

    Tages-Heizgrenzenautomatik inaktiv • Heizbetrieb aus Standby • Temperatur nach Frostschutz • Schutzfunktionen aktiv • Umschaltung am Raumgerät inaktiv • So/Wi Umstellautomatik (ECO-Funktionen) und Tages-Heizgrenzenautomatik aktiv 39/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 14.11.2000...
  • Seite 40 Die Betriebsarten-Umschaltung am Raumgerät hat nur Einfluss, wenn am Regler auf Raumgerät-Einfluss Automatikbetrieb geschaltet ist. Die Raumtemperatur wird jedoch unabhängig von der gewählten Betriebsart am Regler über die PPS übermittelt. 40/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 14.11.2000...

  • Seite 41: Brauchwasser-Betriebsart

    • Zeitschaltprogramm 3 19-25 • Brauchwassertemperatur-Nennsollwert • So-/Wi- Umschalttemperatur HK1 und HK2 (bei 29, 31 Elektroeinsatz) • Brauchwasser-Zuordnung • Brauchwassertemperatur-Reduziertsollwert • Brauchwasserprogramm • Brauchwasserladung • Brauchwasser-Anforderungsart 41/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 14.11.2000...

  • Seite 42: Raumtemperatur-Nennsollwert

    Drehknopf tiefer eingestellt ist. Beispiel Auf den Raumtemperatur-Nennsollwert wird innerhalb der Heizphasen geregelt. Die Heizphasen richten sich nach der Einstellung “Zeile 6 bis 11” sowie "Zeile 13 bis 18". 42/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen...

  • Seite 43: Temperatureinstellung Über Raumgerät

    Korrektur am Raumgerät-Drehknopf (± 3°C) Regler Raumtemperatur-Nennsollwert Beispiel: Sollwert-Einstellung am Regler-Drehknopf (wirkungslos) 22° C Sollwert-Einstellung in Raumgerät-Einstellzeile 19° C Sollwert-Verstellung am Raumgerät-Drehknopf + 2° C Resultierender Sollwert 21° C 43/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 14.11.2000...

  • Seite 44: Kaminfeger

    Pflichtlast nach und nach eingeschaltet, damit die vom Kessel produzierte Wärme abgenommen wird und so der Brenner eingeschaltet bleibt. Bei einer BMU werden die Verbraucher sofort freigegeben. Anzeige 44/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen...

  • Seite 45: Handbetrieb

    Ausser bei den Einstellungen der multifunktionalen Ausgänge Solar, Alarmausgang und modulierender Brenner (nur K7). In diesen Fällen sind K6/K7 AUS. Hinweis Folgende Funktionen sind im Handbetrieb nicht mehr wirksam: Maximalbegrenzung der Kesseltemperatur Mischerrücklaufhochhaltung 45/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 14.11.2000...
  • Seite 46 Anzeige 46/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 14.11.2000...

  • Seite 47: Uhreinstellung

    Die Zeitschaltuhr wird auf den eingestellten Tag gesetzt. Der eingestellte Wochentag ist Auswirkung wichtig, damit das Heizprogramm des Reglers wunschgemäss läuft. Montag Freitag Wochentagtabelle Dienstag Samstag Mittwoch Sonntag Donnerstag 47/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 14.11.2000...

  • Seite 48: Datum (Tag, Monat)

    Das Jahr des Reglers wird auf die Einstellung gesetzt. Diese Jahreseinstellung ist Auswirkung wichtig, damit das Ferienprogramm und die So/Wi-Zeit Umschaltung des Reglers wunschgemäss läuft. 48/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 14.11.2000...

  • Seite 49: Zeitschaltprogramm 1

    Die Einstellung der Schaltzeiten von Zeile 6...11 werden nur für den hier gewählten einzelnen Tag eingetragen. è Tip Zuerst mit Wochenblock (1-7) die Schaltzeiten eingeben, welche für die Mehrzahl 49/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen...
  • Seite 50 Tage gewünscht wird und danach mit Einzeltag (1...7) die entsprechenden Tage abändern. Beispiel: 24 h 50/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 14.11.2000...

  • Seite 51: Schaltzeiten Für Zeitschaltprogramm 1

    In Betriebsart “AUTO” kann das Zeitschaltprogramm sowohl am Regler (wie oben Raumgerät Einfluss beschrieben) als auch am Raumgerät QAA70 eingestellt werden. Jeweils der "letzte" Eingriff" ist wirksam. 51/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen...

  • Seite 52: Zeitschaltprogramm 2

    Die Einstellung der Schaltzeiten von Zeile 13...18 werden nur für den hier gewählten einzelnen Tag eingetragen. Beispiel: Als Beispiel siehe die Grafik im vorhergehenden Kapitel "Zeitschaltprogramm 1". 52/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen...

  • Seite 53: Schaltzeiten Für Zeitschaltprogramm 2

    Durch den Einsatz eines Raumgerätes QAA70, wird das Heizprogramm überschrieben. Raumgerät Einfluss Dies funktioniert jedoch nur, wenn am Regler die Betriebsart “AUTO” eingestellt ist. Siehe dazu auch im Stichwortverzeichnis unter "Raumgeräte-Werte". 53/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen...

  • Seite 54: Zeitschaltprogramm 3 (Brauchwasser)

    Die Einstellung der Schaltzeiten von Zeile 20...25 werden nur für den hier gewählten einzelnen Tag eingetragen. Beispiel: Als Beispiel siehe die Grafik im vorhergehenden Kapitel "Zeitschaltprogramm 1". 54/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen...

  • Seite 55: Schaltzeiten Für Zeitschaltprogramm 3 (Brauchwasser)

    Ausschaltzeit Phase 2 – – : – – Reduziert-Sollwert Einschaltzeit Phase 3 – – : – – Nenn-Sollwert Ausschaltzeit Phase 3 – – : – – Reduziert-Sollwert 55/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 14.11.2000...

  • Seite 56: Brauchwasserwerte

    Er ermöglicht die gewünschte Brauchwassertemperatur, während Neben- Nutzungszeiten. Brauchwasser-Programm Zu welchen Zeiten auf diese Brauchwasser-Sollwerte geheizt wird, kann mit dem Brauchwasser-Programm in Zeile 121 eingestellt werden. 56/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 14.11.2000...

  • Seite 57: Heizkreise

    Temperatur in den Wohnräumen ausserhalb der Heizphasen geregelt wird. Beispiel Die Heizphasen richten sich nach der Einstellung “Zeile 6 bis 11”. 2373Z11 24 h 57/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 14.11.2000...

  • Seite 58: Raumtemperatur-Frostschutz-Sollwert (Trf)

    Absinken der Raumtemperatur Gebäude Frostschutz verhindert. Dabei wird auf den Raumtemperatur-Frostschutz-Sollwert geheizt. 2373Z10 °C Bereich der Raumsollwerte Einstellung “Raumtemperatur-Reduziertsollwert” Einstellung “Raumtemperatur-Frostschutz-Sollwert” 58/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 14.11.2000...

  • Seite 59: Sommer/Winter Umschalttemperatur Heizkreis 1 (Thg1)

    Stichwortverzeichnis unter " Gedämpfte Aussentemperatur ". Heizung AUS (Winter auf Sommer) TAged > THG + 1°C Heizung EIN (Sommer auf Winter) TAged < THG - 1°C 59/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 14.11.2000...
  • Seite 60 °C TAged THG +1 °C THG -1 °C Umschaltung zwischen Sommer- und Winterbetrieb TAged Gedämpfte Aussentemperatur So/Wi- Umschalttemperatur Temperatur Zeit Heizung 60/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 14.11.2000...

  • Seite 61: Heizkennlinien-Steilheit Heizkreis 1 (S1)

    Je grösser die Steilheit der Heizkennlinie, desto höher ist der Vorlauftemperatur- Sollwert bei tiefen Aussentemperaturen. Hinweis Mit Raumtemperatur-Fühler wird ein wesentlich besserer Komfort erreicht. 27,5 22,5 °C 17,5 12,5 °C Heizkennliniendiagramm Vorlauftemperatur Gemischte Aussentemperatur 61/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 14.11.2000...

  • Seite 62: Sommer/Winter Umschalttemperatur Heizkreis 2 (Thg2)

    3.21 Sommer/Winter Umschalttemperatur Heizkreis 2 (THG2) Einstellung Einstellbereich Einheit Standardeinstellung 8...30.0 °C Nähere Angaben zum Umschaltungs-Prozess finden Sie unter " Sommer/Winter Umschalttemperatur Heizkreis 1" (THG1). 62/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 14.11.2000...

  • Seite 63: Heizkennlinien-Steilheit Heizkreis 2 (S2)

    Die Heizkennlinie 1 " (S1). Der so ermittelte Vorlauftemperatur-Sollert dient in Form einer Sollwertanforderung zur Vorlauftemperatur- Bildung des Kesseltemperatur-Sollwertes. Siehe dazu im Stichwortverzeichnis unter Sollwert "Kesseltemperatur-Sollwertbildung". 63/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 14.11.2000...

  • Seite 64: Istwertanzeigen

    Fühlerunterbruch oder kein Fühler angeschlossen Spezielle Anzeigen 0,0 C° Fühlerkurzschluss Hinweis Näheres zum Rücksetzen der gedämpften auf die aktuelle Aussentemperatur siehe im Stichwortverzeichnis unter "gedämpfte Aussentemperatur". 64/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 14.11.2000...

  • Seite 65: Anzeige Brennerdaten

    Zusammen mit der Anzeige der Brennerstarts (Einstellzeile 37), ist es möglich die durchschnittliche Brennerlaufzeit zu ermitteln. Dies erlaubt Rückschlüsse auf eine: Korrekte Auslegung der Anlage − Verschmutzung des Brenners − 65/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 14.11.2000...

  • Seite 66: Brenner-Betriebsstunden Stufe 2 (Tbr2)

    230 V aufweisen. Die Anzeige der Brennerstarts wird bei jedem Start aktuallisiert. Die Brennerstarts werden alle 2 Stunden oder bei Spannungsunterbruch in einen unverlierbaren Speicher geschrieben. 66/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen...

  • Seite 67: Anzahl Brennerstarts Stufe 2

    Dies aber nur, wenn E1 an Spannung liegt. Die Anzeige der Brennerstarts wird bei jedem Start aktualisiert. Die Brennerstarts werden alle 2 Stunden oder bei Spannungsunterbruch in einen unverlierbaren Speicher geschrieben. 67/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen...

  • Seite 68: Unterhalt

    Phase 2 AUS – – : – – Phase 3 EIN – – : – – Phase 3 AUS – – : – – Zeitschaltprogramm 68/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 14.11.2000...

  • Seite 69: Ferien

    Zuordnung". D.h. das Brauchwasser wird auch auf Ferienbetrieb geschaltet, sobald sämtliche zugeordneten Heizkreise es auch sind. Auswirkung mit vorhandenem Raumgerät: Raumgerät Die Ferienfunktion vom Raumgerät wird berücksichtigt, jedoch haben die Eingaben am Regelgerät Vorrang. 69/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 14.11.2000...

  • Seite 70: Ferienperiode Heizkreis 1 Und 2

    3.30 Ferienperiode Heizkreis 1 und 2 Anzeigebereich Einheit Einstellung 1...8 3.31 Ferienbeginn und -ende Heizkreis 1 und 2 Anzeigebereich Einheit Einstellung 01.01...31.12 Tag.Monat 70/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 14.11.2000...

  • Seite 71: Bmu-Fehlercode Anzeige

    Beispiel Die BMU zeigt den Fehlercode 175 an. Hinweis Liegt ein BMU-Fehlercode an, wird auf der Bedienzeile 50 zusätzlich ein allgemeiner BMU-Fehler angezeigt (Fehlercode 150). 71/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 14.11.2000...

  • Seite 72: Fehleranzeige

    Pufferspeichertemperatur-Fühler B41 Kollektortemperatur-Fühler LPB-Kurzschluss Adresskollision auf dem LPB (mehrmals gleiche Adresse) PPS-Kurzschluss Zwei Uhrzeitmaster vorhanden Unzulässige LPB-Geräte- oder Segmentnummer Unzulässige Anlagenkonfiguration Allg. Fehler BMU Fehler H2-Kontakt 72/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 14.11.2000...
  • Seite 73 Die dritte Ziffer zeigt die Geräte-Adresse des fehlerhaften Gerätes (.01) Beispiel einer Anzeige bei einem aufgetretenen Fehler: Anzeige "ER" zeigt an, dass ein Fehler aufgetreten ist. können die Fehler angezeigt werden. 73/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Endbenutzer-Einstellungen 14.11.2000...

  • Seite 74: Beschreibung Heizungsfachmann-Einstellungen

    Mischerheizkreis-/Kessel-Pumpe (Q2) eingeschaltet Testschritt 6 Mischer-Ventil “AUF” (Y1) eingeschaltet Testschritt 7 Mischer-Ventil “ZU” (Y2) eingeschaltet Testschritt 8 Multifunktionaler Ausgang (K6) eingeschaltet Testschritt 9 Multifunktionaler Ausgang (K7) eingeschaltet 74/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 75: Eingang-Test

    Testschritt 9 Anzeige Eingang H1 gemäss der in Zeile 170 eingestellten Funktion (°C / 000 / - - - ) Testschritt 10 Anzeige Schaltzustand Eingang E1 75/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen...

  • Seite 76: Anlagetyp-Anzeige

    (- - : - oder Wert zwischen 2.5 und 40) − Einstellung der Bedienzeile "Heizkennlinien-Steilheit HK2" (Zeile 32) (- - : - oder Wert zwischen 2.5 und 40) Einstellung des Ereugertyps (Zeile 80) − 76/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 77: Istwerte

    Anlagetyp die Vorlauftemperatur vom Kessel oder vom Pufferspeicher . Wird der Regler in einer Zone eingesetzt ist dies der Istwert über LPB. Einstellung Anzeigebereich Einheit 0...140 °C 77/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 78: Rücklauftemperatur-Istwert (B7)

    Brauchwasser-Fühlers mit dem höheren Wert (wärmer) angezeigt. Einstellung Anzeigebereich Einheit 0...140 °C Ist nur ein Brauchwasser-Fühler angeschlossen, erscheint in der Zeile 61 und 62 der Hinweis gleiche Wert. 78/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 79: Brauchwassertemperatur-Istwert 2

    Ladung von BW- oder Pufferspeichern mit Solarenergie verwendet. Wichtig! Für die Verwendung als Kollektortemperatur-Fühler muss der Eingang B8/B6 entsprechend definiert sein. (Zeile 99) Einstellung Anzeigebereich Einheit 0...350 (Pt1000) °C 0...230 (Ni1000) 79/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 80: Gedämpfte Aussentemperatur (Taged)

    Siehe dazu im Stichwortverzeichnis unter "Gedämpfte Aussentemperatur". Beschreibung Anzeigebereich Einheit Einstellung -50...+50 °C 4.15 Gemischte Aussentemperatur (TAgem) Siehe dazu im Stichwortverzeichnis unter "Gemischte Aussentemperatur". Beschreibung Einstellung Anzeigebereich Einheit -50...+50 °C 80/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 81: Aussentemperatur-Lieferant

    – – . – – Kein Aussentemperatur-Fühler lesbar Anzeige 01.02 Adresse des Aussentemperatur-Fühlers Die erste Ziffer entspricht der Segmentnummer (01.) Die zweite Ziffer entspricht der Gerätenummer (.02) 81/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 82: Sollwerte

    Der Sollwert kann nur angezeigt, nicht aber verändert werden. Die Funktion hilft, die reglerinternen Abläufe besser nachvollziehen zu können. Es wird kein Sollwert angezeigt (---), wenn seitens der Verbraucher keine Wärmeanforderung besteht. 82/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen...

  • Seite 83: Brauchwassertemperatur-Sollwert Anzeige

    Legionellen-Sollwert (Bedienzeile 53 OEM) − Hinweis In folgenden Situationen wird kein Wert (---) dargestellt: − Keine Brauchwasserbereitung vorhanden Bei ausgeschalteter Brauchwasser-Bereitung (BW-Betriebsartentaste = AUS oder − Ferien) 83/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 84: Raumtemperatur-Nennsollwert-Anzeige Hk1

    Siehe dazu im Stichwortverzeichnis unter "Raumtemperatur-Nennsollwert". 4.21 Raumtemperatur-Nennsollwert-Anzeige Funktion und Wirkung dieser Einstellung sind im Prinzip gleich der Einstellung 71 wie Beschreibung vorgehend beschrieben. Anzeigebereich Einheit Einstellung 0.0...35.0 °C 84/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 85: Raumtemperatur-Sollwert-Anzeige Hk1 (Trw)

    4.23 Raumtemperatur-Sollwert-Anzeige HK2 (TRw) Funktion und Wirkung dieser Einstellung sind im Prinzip gleich der Einstellung 73 wie Beschreibung vorgehend beschrieben. Einstellung Bereich Einheit 0...35 °C 85/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 86: Vorlauftemperatur-Sollwert-Anzeige Hk1 (Tvw)

    4.25 Vorlauftemperatur-Sollwert-Anzeige HK2 (TVw) Funktion und Wirkung dieser Einstellung sind im Prinzip gleich der Einstellung 75 wie Beschreibung vorgehend beschrieben. Einstellung Anzeigebereich Einheit 0...140 °C 86/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 87: Estrich-Austrocknungsdaten Hk1

    Die aktuellen Werte der Estrichfunktion werden hier angezeigt. Die Funktion selbst wird unter der Einstellung 116 aktiviert. Einstellung Anzeigebereich Einheit unwirksam 0...32 0...95 Beispiel 87/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 88: Wärmeerzeuger

    Die zweite Stufe wird durch das Freigabe- und Rückstellintegral geschaltet, dass auf diese Weise bis zur Volllast ergänzt. Für die Brennersteuerung wird die Brenner-Laufzeitminimalbegrenzung berücksichtigt damit im Teillastbetrieb einem unnötig häufigen Einschalten entgegengewirkt werden kann. 88/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 89: Modulierender Brenner

    Skizze Freigabe-Integral Modulation Freigabe-Integral Modulation (=Freigabe-Integral 2. Stufe "2 stufiger Brenner") Rückstell-Integral Modulation (=Rückstell-Integral 2. Stufe "2 stufiger Brenner") Neutralzone Auf- / Zu-Impulse Grundstufe Modulationsstufe Schaldifferenz-Kessel Kesseltemperatur-Sollwert 89/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 90: Brennerregelung

    Parametrierung als Kesselpumpen geschaltet. Wichtig! Zuordnung beachtet: K4↔K6 K5↔K7 Die Funktionsweise für das Zu- und Wegschalten des 1. und 2. Kessels entspricht derjenigen des zweistufigen Brennerbetriebes. 90/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 91: Kesseltemperatur-Minimalbegrenzung (Tkmin)

    Erreicht der Kesseltemperatur-Sollwert den Grenzwert, bleibt er bei weiter sinkender Begrenzung Wärmeanforderung konstant auf der eingestellten Minimalbegrenzung und sinkt nicht weiter ab. Legende Kesseltemperatur °C Kesseltemperatur-Sollwert TKmin Kesseltemperatur- Minimalbegrenzung Schaltdifferenz TAgem Gemischte Aussentemperatur °C 91/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 92: Bad-Zusatzheizung

    Pumpenheizkreis abgeführt wird. Die Nachlaufzeit beträgt fix 30 Min. Die Funktion ist ein ungeregelter, fixer Ablauf parallel zum eigentlichen Betrieb des Pumpenheizkreises. Bei angesprochener So/Wi-Umschaltautomatik des Pumpenheizkreises wird die Bad- Zusatzheizung ebenfalls ausgeschaltet. 92/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 93: Anlagenkonfiguration

    Die Pumpe hat generell 1 Minute Nachlaufzeit die bei Überhitzschutz um die Einstellung "Pumpennachlauf" verlängert wird. Bei Kaskade 2 x 1-stufig ist diese Einstellzeile wirkungslos, da in dieser Applikation K6 Wichtig! fix als Kesselpumpe gesteuert wird. 93/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 94: Heizkreispumpe 2

    Die angeschlossene Pumpe dient als Brauchwasser-Zirkulationspumpe, die zur Umwälzung des Brauchwassers verwendet wird. Der zeitliche Betrieb der Pumpe kann entweder gemäss dem "Brauchwasser- Programm" oder nach dem "Schaltuhrprogramm 2" gewählt werden. 94/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen...

  • Seite 95: Brauchwasser-Elektroheizeinsatz

    Die angeschlossene Pumpe an K6 dient als Kesselpumpe, welche zur Umwälzung im Primärkreises verwendet wird. Es können unterschiedliche Steuerungsarten für die Kesselpumpe eingestellt werden. Siehe dazu im Stichwortverzeichnis unter "Steuerung der Kesselpumpe". 95/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen...

  • Seite 96: Kessel-Bypasspumpe

    Das Schliessen des Kontaktes hat eine Verzögerungszeit von 2 Minuten. Wird der Fehler behoben, das heisst die Fehlermeldung liegt nicht mehr an, öffnet der Kontakt unverzögert. 96/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen...

  • Seite 97: Pumpenfunktion Ausgang K7

    Für die beiden Heizkreise kann nur ein Raumgerät verwendet werden. Es besteht die Raumgerät-Einfluss Möglichkeit, die Auswirkungen des Raumgerätes auf die beiden Heizkreise zu teilen. Siehe dazu auch im Stichwortverzeichnis unter "Raumgeräte-Betriebsart" und "Raumgeräte-Werte". 97/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 98: Brauchwasser-Zirkulationspumpe

    Um eine übergangslose Brauchwasser-Bereitung beim Wechsel in den Sommerbetrieb zu gewährleisten, wird am betreffenden Tag bis 24 Uhr mit dem Kessel geladen, damit eventuelle Sperrzeiten vom EW überbrückt werden. 98/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 99: Solarpumpe

    Das Schliessen des Kontaktes hat eine Verzögerungszeit von 2 Minuten. Wird der Fehler behoben, das heisst die Fehlermeldung liegt nicht mehr an, öffnet der Kontakt unverzögert. 99/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen...

  • Seite 100: Solar-Anwendung

    Der Fühlereingang B8/B6 wird für die Verwendung eines Abgasfühlers oder in Beschreibung Zusammenhang mit einer Solaranbindung als Fühler am Kollektor verwendet. Einstellbereich zwischen Einheit Standardeinstellung Einstellung 0...2 Abgasfühler Pt1000 Auswirkung Kollektorfühler Ni1000 Kollektorfühler Pt1000 100/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 101: Heizkreis

    Raumtemperatur von 22°C bewirkt, verschieben Sie die Heizkennlinie um 2°C nach unten. Jede Sollwertverstellung, ob durch Einstellwert oder Betriebsniveau, ist eine Parallelverschiebung Parallelverschiebung der Heizkennlinie. °C °C Vorlauftemperatur Gemischte Aussentemperatur Raumtemperatur-Sollwert 101/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 102: Raumtemperatur-Einfluss

    • Einstellung “Raumtemperatur-Einfluss” muss auf wirksam sein. • Entsprechendes Raumgerät muss angeschlossen sein • Im Führungsraum dürfen keine geregelten Heizkörperventile vorhanden sein. (Eventuell vorhandene Heizkörperventile müssen auf das Maximum geöffnet werden). 102/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 103: Raum-Schaltdifferenz (Sdr)

    Einschaltpunkt Ausschaltpunkt Zeit Pumpe EIN TRx = TRw Schaltdifferenz Pumpe AUS TRx = TRw + SDR Raumtemperatur-Istwert Raumtemperatur-Sollwert Raumtemperatur- Schaltdifferenz Sollwert Raum-Schaltdifferenz Einschaltpunkt Ausschaltpunkt °C 103/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 104: Raumgeräte-Betriebsart

    Regler die Automatik-Betriebsart eingestellt sein. Anderenfalls sind die Einstellungen am Raumgerät wirkungslos. Anzeige Sobald am Raumgerät die Betriebsart umgestellt wird, blinkt die Automatik-Taste am Regler. 104/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 105: Raumgeräte-Werte

    Nicht im gleichen Raum Die Heizkreise liegen in bedingt voneinander abhängigen Räumen oder Badezimmerbeheizung Wohneinheiten. Anlagetypen Lage der Heizkreise Zeile 103 Zeile 104 21/22/23/24 Nicht im gleichen Raum 105/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...
  • Seite 106 Fussboden-, schnelleren Radiator-Kreis, d.h. die Raumgeräte-Werte sollen nur auf Heizkreis 2 Radiatorheizung wirken. Anlagetypen Lage der Heizkreise Zeile 103 Zeile 104 21/22/23/24 Im gleichen Raum 106/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 107: Vorlauftemperatur-Sollwert-Minimalbegrenzung Hk1 (Tvmin)

    Funktion und Wirkung dieser Einstellung sind im Prinzip gleich der Einstellung 105 wie Beschreibung vorgehend beschrieben. Die zugehörige Vorlauftemperatur-Sollwert- Maximalbegrenzung ist die Zeile 108. Einstellung Einstellbereich Einheit Standardeinstellung 8...TVmax °C 107/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 108: Vorlauftemperatur-Sollwert-Maximalbegrenzung Hk1 (Tvmax)

    Maximalbegrenzung (TVmax) HK 2 Funktion und Wirkung dieser Einstellung sind im Prinzip gleich der Einstellung 107 wie Beschreibung vorgehend beschrieben. Einstellung Einstellbereich Einheit Standardeinstellung TVmin...95 °C 108/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 109: Maximale Vorverlegungszeit Einschaltzeit-Optimierung

    Ende der Ansenkung schaltet die Optimierung die Regelung auf Nenn-Niveau um. Der Umschaltpunkt wird durch die Optimierung so berechnet, dass die Raumtemperatur beim Beginn der Nutzungszeit den Nenn-Sollwert erreicht. 109/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 110: Ohne Raumtemperatur-Einfluss

    Der Einschaltzeitpunkt der Heizung (Umschaltung auf Nenn-Niveau) wird so gewählt, dass bei Beginn der Nutzungszeit gemäss Heizprogramm der gewünschte Raumtemperatur-Sollwert - 0.25K erreicht wird. Der richtige Einschaltzeitpunkt wird über eine Adaption ermittelt. 110/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen...

  • Seite 111: Maximale Vorverlegungszeit Ausschaltzeit-Optimierung

    Ausschaltpunktes erfolgt in 10 Minuten Schritten. Werden die 0.25 K nicht erreicht, so wird der Ausschaltpunkt um 10 Minuten vorverlegt (früheres Abschalten). Im anderen Fall wird der Ausschaltpunkt um 10 Mintuten zurückverlegt (späteres Ausschalten). 111/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 112: Gebäudebauweise

    Die Raumtemperatur reagiert schneller (stärker) auf Aussentemperatur- Schwankungen. Schwere Bauweise: Bauweise Gebäude mit dickem Mauerwerk oder Mauern mit Aussenisolation. Leichte Bauweise: Gebäude mit leichtem Mauerwerk. 112/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 113: Heizkennlinien-Adaption

    Bei einer gedämpften Aussentemperatur zwischen 4...12 °C wird teilweise die Steilheit und teilweise die Parallelverschiebung der Heizkennlinie adaptiert. Die Korrektur der Parallelverschiebung wird in diesem Temperaturbereich mit dem Faktor f1 und der Adaptionsempfindlichkeit 1 gewichtet. 113/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen...
  • Seite 114 Beispiel bei einem Raumtemperatur-Nennsollwert von 20°C. ZAF1 ZAF2 Faktor Faktor Parallelverschiebung Faktor für Steilheit TAged Gedämpfte Aussentemperatur ZAF1 Adaptionsempfindlichkeit 1 (Zeile 39OEM) ZAF2 Adaptionsempfindlichkeit 2 (Zeile 40OEM) 114/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 115: Sperrsignal-Verstärkung

    Das Sperrsignal wird ignoriert 1...99 % Das Sperrsignal wird reduziert berücksichtigt 100 % Das Sperrsignal wird unverändert übernommen 101...200 % Das Sperrsignal wird bis 2-fach verstärkt berücksichtigt 115/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 116: Estrich-Austrocknung Hk1

    Funktions- und Belegreifheizen 4.48.1 Temperaturprofil Das Temperaturprofil der gewählten Estrichfunktion ist aus dem folgenden Diagramm ersichtlich. [TVw] [Tag Fh + Bh Vorlauftemperatur-Sollwert Starttag Funktionsheizen Belegreifheizen 116/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 117: Aktivierung Der Funktion

    Die aktuelle Heizkreis-Betriebsart blinkt bei aktivierter Estrich-Austrocknungsfunktion. 4.48.5 Abbruch der Funktion Die folgenden Ereignisse führen zum Abbruch der Estrich-Austrocknungsfunktion: Die gewählte Estrich-Funktion ist abgearbeitet. Der Einstell-Parameter "Estrich-Austrocknungsfunktion" wird auf inaktiv gestellt. 117/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 118: Brauchwasser

    Nutzungszeiten. • Brauchwassertemperatur-Reduziertsollwert Er ermöglicht die gewünschte Brauchwassertemperatur, während Neben- Nutzungszeiten. Schaltzeiten Zu welchen Zeiten auf diese Brauchwasser-Sollwerte geheizt wird, kann im Brauchwasserprogramm eingestellt werden. 118/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 119: Brauchwasserprogramm

    (siehe dazu im Stichwortverzeichnis unter " Brauchwasser- Zuordnung"). 4.50.1 24-Stunden-Betrieb Einstellung 0 Die Brauchwasser-Temperatur wird, unabhängig von Zeitschaltprogrammen, dauernd auf Brauchwassertemperatur-Nennsollwert betrieben. Beispiel: 119/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 120: Betrieb Nach Zeitschaltprogrammen Mit Vorverlegung (Brauchwasser)

    Reduziertsollwert umgeschaltet. Auf diese Weise wird das Brauchwasser unabhängig von den Heizkreisen geladen. In diesem Brauchwasserprogramm können maximal 3 Aufheizphasen pro Tag Phasen eingestellt werden. Eine Vorverlegung der Einschaltzeiten erfolgt nicht. Beispiel: 120/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 121: Schaltprogrammwahl-Zirkulationspumpe

    Zirkulationspumpe ein, unabhängig davon, ob das Brauchwasser nach lokalen oder systemweiten Schaltzeiten betrieben wird. Für die Zirkulationspumpe wird generell keine Vorverlegungszeit berücksichtigt. Die Vorverlegung Zirkulationspumpe wird also ensprechend der effektiven Nutzungszeiten in Betrieb genommen. 121/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 122: Brauchwasser-Zuordnung

    Das heisst, selbst wenn nach der Einstellung des Brauchwasserprogrammes (Einstellzeile 121) das Brauchwasser bereitet werden müsste, kann dies durch die Ferienfunktion blockiert sein. Lediglich die Frostschutzfunktion bleibt aktiv. 122/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 123: Brauchwasserladung

    Mehrmals pro Tag mit 1 Std Vorverlegung Einstellung 1 Die Anzahl Brauchwasserladungen wird nicht begrenzt. Gleichzeitig wird in dieser Einstellung der Einschaltpunkt gegenüber den Heizkreis-Nutzungszeiten um 1 Stunde vorverlegt. 123/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 124: Brauchwasser-Anforderungsart

    Sollwerteinstellung am Thermostat (Thermostat auf Ausschaltpunkt geeicht). • Die "Vorlauftemperatur-Sollwertüberhöhung-Brauchwasser muss mindestens auf 10 °C eingestellt sein (beeinflusst die Ladedauer). • Der Brauchwasser-Frostschutz ist dabei nicht gewährleistet. 124/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...
  • Seite 125 ∆T > 0 °C 56 °C SD = 6 °C 50 °C TRw -SD UEBW Vorlauftemperatur-Sollwertüberhöhung TBWW Brauchwassertemperatur-Nennsollwert TRW - SD Thermostat-Sollwert minus Schaltdifferenz Thermostat-Sollwert (Eichpunkt) 125/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 126: Vorlauftemperatur-Sollwertüberhöhung-Brauchwasser (Uebw)

    Der Regler bildet aus den beiden Einstellungen den Kessel-Sollwert für eine Kesselüberhöhung Brauchwasserladung: Einstellung 26/120 Brauchwassertemperatur- Nennsollwert/-Reduziertsollwert Einstellung 126 Überhöhung Summe Kesseltemperatur-Sollwert Hinweis Brauchwasser-Regelung siehe auch im Stichwortverzeichnis unter “Brauchwasser- Schaltdifferenz”. 126/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 127: Brauchwasser-Vorrang

    Einstellung 0 oder 1 wird er teilweise oder ganz eingeschränkt. Bei korrekt dimensioniertem Kessel ist der Anlageschutz aber auch bei Einstellung 1 gewährleistet. Für stark einfriergefährdete Anlagen (z.B. Anlagen mit Aussenheizungsanteil) sollte die Einstellung 0 vermieden werden. 127/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen...

  • Seite 128: Gleitender Vorrang

    Durch die Bildung des Temperatur-Zeit-Integrals wird nicht nur die Zeitdauer, sondern Sollwert-Reduzierung auch die Grösse der Kesseltemperatur-Unterschreitung berücksichtigt. Bei starker Unterschreitung wird die Sollwert-Reduzierung also stärker als bei geringer Unterschreitung. 128/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 129: Temperatur-Zeit-Integral

    Der Kesseltemperatur-Istwert (TKx) überschreitet den Kesseltemperatur-Sollwert. è è è è Sperrsignal wird auf 0 % gesetzt. Grafik: SDK/2 Beginn BW-Ladung Kesseltemperatur Kesseltemperatur-Sollwert Kesseltemperatur-Istwert Kessel-Schaltdifferenz Zeit Sperrsignal 129/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 130: Brauchwasser-Stellglied

    Brauchwasser-Programm (Einstellung 121) aktiviert werden. Siehe dazu auch im Stichwortverzeichnis unter "Anlagentyp 3". Die Brauchwasserladung ist im Handbetrieb nicht möglich, da das verwendete Umlenkventil nicht angesteuert wird, um den Heizbetrieb zu gewährleisten. 130/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen...

  • Seite 131: Bw-Trennschaltung

    Der Parameter "Pumpenfunktion Ausgang K6" muss auf Kesselpumpe gesetzt sein. Der Parameter "BW-Trennschaltung" muss auf EIN gesetzt sein. Der Paramter "Brauchwasser-Stellglied" muss auf Umlenkventil gesetzt sein. 131/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen...

  • Seite 132: Kaskade

    Beispiel für 2 mal 1-stufige Kessel und einer eingestellten Betriebsstundendifferenz von 100 Stunden. 1. Umschaltung P [kW] Folgekessel Führungskessel t [h] totale Betriebszeit aller Führungskessel [h] Kaskadengesamtleistung [kW] 132/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 133: Kesselfolge-Freigabeintegral

    Wenn das Freigabeintegral (Fläche a im Diagramm) den eingestellten Wert erreicht hat (Zeitpunkt tF), wird ein weiterer Kessel freigegeben. Beispiel: °C TVKx TVKw+SDK/2 TVKw TVKw-SDK/2 Kesselfolge Freigabe-Integral TVKw Kaskaden-Vorlauftemperatur-Sollwert TVKx Kaskaden-Vorlauftemperatur-Istwert Zeit Zeitpunkt der Freigabe Schaltdifferenz-Kessel 133/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 134: Kesselfolge-Rückstellintegral

    Wenn das Freigabeintegral (Fläche b im Diagramm) den eingestellten Wert erreicht hat (Zeitpunkt tR), dann wird der 2. Wärme-Erzeuger gesperrt. Beispiel °C TVKx TVKw+SDK/2 TVKw TVKw-SDK/2 Kesselfolge Rückstell-Integral TVKw Kaskaden-Vorlauftemperatur-Sollwert TVKx Kaskaden-Vorlauftemperatur-Istwert Zeit Zeit bis Rückstellung 134/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 135: Lpb / System

    Master aufweisen (Adresse 1). Hinweis Die Adressierung ist Teil der Projektierung. Diesbezügliche Informationen entnehmen Sie bitte der Basisdokumentation "LPB Systemprojektierung" welche unter der Drucknummer CE1P2370D bezogen werden kann. 135/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 136: Lpb-Segmentadresse

    Segmentadresse aufweisen. Hinweis Die Adressierung ist Teil der Projektierung. Diesbezügliche Informationen entnehmen Sie bitte der Basisdokumentation "LPB Systemprojektierung" welche unter der Drucknummer CE1P2370D bezogen werden kann. 136/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 137: Lpb-Speisung

    Hinweis Die Auslegung des Bussystems ist Teil der Projektierung. Diesbezügliche Informationen entnehmen Sie bitte der Basisdokumentation "LPB Systemprojektierung" selche unter der Drucknummer CE1P2370D bezogen werden kann. 137/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen...

  • Seite 138: Lpb-Speisungs-Anzeige

    Der Regler versorgt das Bussystem im Moment mit Strom. BUS-Speisung momentan inaktiv Die BUS-Speisung kann auf unterschiedliche Weise erfolgen. Die Einstellung dafür BUS-Speisung erfolgt in der Programmierzeile 142. 138/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 139: Wirkbereich Der Zentralen Umschaltung

    Diese Einstellung ist nur von Bedeutung, wenn der Regler als Master definiert ist und sich im Segment 0 befindet (Adresse 0/1). Bei anderer Adressierung ist sie wirkungslos. 139/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen...

  • Seite 140: Sommer/Winter-Umschaltautomatik

    Heizkreise durch die So/Wi- Umschaltautomatik ein- oder ausgeschaltet. Bei der zentralen Wirkung wird für alle Heizkreise die Umschalttemperatur von Heizkreis 1 verwendet. Segment-Adresse Auswirkung gem. Einstellung Zeile 145 1...14 Segmentweit 140/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 141: Zentraler-Standby-Schalter

    Brauchwasser D.h. das Brauchwasser wird nach den aktuellen Einstellungen weiter bereitet. Ist die zentrale Standbyschaltung aktiviert blinkt die Standby-Betriebsarttaste Anzeige allen Reglern im gewählten Wirkbereich. 141/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 142: Uhr-Betrieb

    3 Systemuhr (Master) Verstellung Zeiteinstellungen am Gerät können verstellt werden und passen gleichzeitig die Systemzeit an. Reglerzeit Systemzeit Zeiteinstellungen des Reglers sind Vorgabe für das System. 142/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 143: Umschaltung Winterzeit - Sommerzeit

    Datum auf Winterzeit umgestellt. Dazu wird von der aktuellen Sommerzeit 1 Std. abgezählt, d.h. die Zeit wird um 1 Std. zurückgestellt. Einstellung Einstellbereich Einheit Standardeinstellung 01.01...31.12. tt.mm 25.10. 143/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 144: Pps-Kommunikations-Anzeige (A6)

    Diese Peripheriegeräte können nur unter der enstprechenden PPS-Adresse betrieben werden. Wichtig Beim Anschluss eines Raumgerätes vom Typ QAA10 muss auf die Polarisierung der Anschlüsse geachtet werden! 144/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 145: Solar / Puffer

    Einstellbereich Einheit Standardeinstellung 0...TSdEIN °C (K) Ist die Temperaturdifferenz zwischen der Kollektortemperatur und der Auswirkung Speichertemperatur kleiner als die Temperaturdifferenz (TSdAus) wird die Kollektorpumpe ausgeschalten. 145/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 146: Ladetemperaturniveau Solarladestrategie

    Die Kollektorpumpe wird abgeschaltet sobald mind. eines dieser Kriterien erfüllt ist: Die Temperaturdifferenz zwischen Kollektor -und Speichertemperatur hat die − Temperaturdifferenz (TSdAus) unterschritten. Die untere und obere Speichertemperatur haben die maximale − Speicherladetemperatur erreicht. 146/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...
  • Seite 147 Schaltdifferenz Solar Aus (Zeile 161) Folgende Punkte sind für die Solaranwendung zu berücksichtigen: • Solareinstellung Zeile 98 • Fühlereinstellung Zeile 99 • Zeile 160 - 164 147/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 148: Maximale Solar-Ladetemperatur

    Einstellung Einstellbereich Einheit Standardeinstellung 20...130 °C (K) Die Ladepumpe schaltet ab, wenn die untere und obere Speichertemperatur die Auswirkung maximale Ladetemperatur (Zeile 163) überschritten haben. 148/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 149: Wärmeanforderung Bei Bw-Reduziertsollwert

    Brauchwasserladung freigegeben (Ladung auf BW-Nennsollwert). Standardverfahren In den Nebennutzungszeiten wird das Brauchwasser auf den Brauchwasser- Reduziertsollwert erwärmt. Dies erfolgt durch eine Wärmeanforderung an die Wärmeerzeugung (Einzelkessel oder Kaskade). 149/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 150: Multifunktionale Eingänge

    Durch Schliessen sowohl eines als auch mehrerer Kontakte wird die Funktion entsprechend der gewählten Einstellung ausgelöst. Bei Verwendung der Klemme als Spannungseingang (Einstellung 4) ist der parallele Anschluss mehrerer Signale nicht erlaubt. 150/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen...

  • Seite 151: Betriebsart-Umschaltung

    Reglern im System. 1) Bei oben gewählter Einstellung 0 (Brauchwasserladung gesperrt) blinken die beiden Tasten Bei oben gewählter Einstellung 1 (Brauchwasserladung bleibt freigegeben) blinkt nur die Betriebsarten-Taste 151/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 152: Minimal-Vorlauftemperatur-Sollwert Tvhw

    Die Kaminfeger-Funktion kann trotz aktivierter Erzeuger-Sperre eingeschaltet werden. Kaminfeger-Funktion Hinweise Diese Funktion kann wahlweise auch mit Hilfe der Anschlussklemme H2 und der Einstellzeile 174 realisiert werden. 152/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 153: Wärmeanforderung 0

    (Bedienzeile 172) eingestellt werden (Einstellbereich 5...130°C). Die der angezeigten Temperatur zugehörige Spannung lässt sich dann wie folgt errechnen: ° " * aktuelleTe mperatur" − ° " Wärmeanfor derungs Maximalwer t" 153/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 154: Minimal-Vorlauftemperatur-Sollwert H-Kontakt (Tvhw)

    TVHw +/- 1/2 SDK °C TVHw TKmin °C Kesseltemperatur-Sollwert TKmin Kesseltemperatur-Sollwert-Minimalbegrenzung (Einstellung Zeile 81) TVHw Minimal-Vorlauftemperatur-Sollwert H-Kontakt (Einstellung Zeile 171) Schaltdifferenz Kessel (Einstellung Zeile 3OEM) 154/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 155: Wärmeanforderungs-Maximalwert (0

    Der Eingang H1 für eine Wärmeanforderung 0...10 V (Zeile 170, Einstellung 4) − verwendet wird. Der Eingang H2 für den Brauchwassertemperatur-Fühler 2 (B31) oder − Puffertemperatur-Fühler 2 (B41) verwendet wird. 155/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 156: Eingang B31/H2/B41

    Weitere Beschreibungen zur Regelung mit 2 Brauchwasserfühler siehe im Stichwortverzeichnis unter "Brauchwasser-Schaltdifferenz". Die BW-Speicherladung mit Solarenergie ist wichtig, dass B3 oben im BW-Speicher und B31 unten platziert wird. 156/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen...

  • Seite 157: Minimal-Vorlauftemperatur-Sollwert (Tvhw)

    Hinweise im Stichwortverzeichnis unter " ∆Τ Regelung". • Bei Pufferspeicher-Ladung mit Solarenergie ist es wichtig, dass B4 oben im Pufferspeicher und B41 unten platziert wird. 157/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung Heizungsfachmann-Einstellungen 14.11.2000...

  • Seite 158: Beschreibung Oem-Einstellungen

    Steigt die Temperatur im Kessel auf den hier eingestellten Wert, schaltet der Brenner aus. Legende Kesseltemperatur °C Kesseltemperatur-Sollwert TKmin Kesseltemperatur- Minimalbegrenzung Schaltdifferenz TAgem Gemischte Aussentemperatur °C 158/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 159: Kessel-Schaltdifferenz (Sdk)

    Die Dauer der Wärmeerzeugung ist abhängig von der Masse und der Kesselwasser- Regelung Menge. Je mehr Wärme benötigt wird umso länger läuft der Brenner. Schaltdifferenz Sollwert Kessel-Schaltdifferenz Einschaltpunkt Ausschaltpunkt °C 159/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 160: 1-Stufiger Brenner

    Kesseltemperatur Istwert Kesseltemperatur Sollwert 5.3.2 2-stufiger Brenner Die Brenner-Stufe 2 wird entsprechend den folgenden Einstellung freigegeben oder gesperrt: • Freigabeintegral Einstellung 05OEM • Rückstellintegral Einstellung 06OEM 160/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 161: Brennerlaufzeit-Minimalbegrenzung

    Erhöht sich die Kesseltemperatur um eine ganze Schaltdifferenz über den Sollwert, Einschränkung: dann wird aus Sicherheitsgründen die minimale Brennerlaufzeit ignoriert °C +SDK +SDK/2 TKw- SDK/2 tBRmin Brenner tBRmin Minimale Brennerlaufzeit Freigabezähler Kesseltemperatur-Sollwert Schaltdifferenz Kessel Kesseltemperatur-Istwert 161/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 162: Freigabeintegral-Brennerstufe 2

    Wenn das Freigabeintegral (Fläche a im Diagramm) den eingestellten Wert erreicht hat (Zeitpunkt tF), dann wird die Brenner-Stufe 2 freigegeben. Beispiel °C TKw+SDK/2 TKw-SDK/2 Freigabeintegral Kesseltemperatur-Sollwert Kesseltemperatur -Istwert Schaltdifferenz Kessel Zeit Zeit bis Freigabe 162/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 163: Rückstellintegral-Brennerstufe 2

    Wenn das Rückstellintegral (Fläche b im Diagramm) den eingestellten Wert erreicht hat (Zeitpunkt tR), dann wird die Brenner-Stufe 2 gesperrt. Beispiel °C TKw+SDK/2 TKw-SDK/2 Rückstellintegral Kesseltemperatur-Sollwert Kesseltemperatur -Istwert Schaltdifferenz Kessel Zeit Zeit bis Rückstellung 163/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 164: Pumpennachlaufzeit

    Gleichzeitig bleibt der vorgängige Vorlauftemperatur-Sollwert bestehen, damit das verwendete Mischerventil während der gleichen Zeit geöffnet ist. Beispiel TVNw TVRw Betriebsart Nennbetrieb Pumpen Reduziertbetrieb Mischer TVNw Vorlauftemeperatur-Nennsollwert TVRw Vorlauftemperatur-Reduziertsollwert Pumpennachlaufzeit 164/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 165: Kessel-Betriebsart

    Das Gerät muss für diesen Fall im "stand alone" Betrieb sein (Geräteadresse 0). Der Kessel wird nur bei einer Wärmeanforderung auf den geforderten Wert geheizt. Die Schutzfunktionen bleiben aber dennoch aktiv (Frostschutz). 165/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 166: Verlängerte Brennerlaufzeit

    5.8.1 Verlängerte Brennerlaufzeit Ohne verlängerte Brennerlaufzeit: Mit verlängerter Brennerlaufzeit: °C °C TKmin TKmin TAgem -20 °C -20 °C TAgem 166/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 167: Kesselanfahrentlastung

    Sperrsignal > 5 % Kesselpumpe AUS Sperrsignal < 5 % Normaler Pumpenbetrieb • Brauchwasserpumpe: Zustand Auswirkung Sperrsignal > 50 % Brauchwasserpumpe AUS Sperrsignal < 50 % Normaler Pumpenbetrieb 167/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 168: Auswirkung Auf Stetige Verbraucher

    Kesseltemperaturgradient innerhalb von 15 Minuten positiv werden. Ansonsten wird das Sperrignal für mindestens 15 Minuten ungültig. Sind die 15 Minuten verstrichen, so wird die Kesselanfahrentlastung wieder aktiv, sobald der Kesseltemperaturgradient positiv wird. 168/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen...

  • Seite 169: Temperatur/Zeit-Integral

    Zeit über dem Wert TKmin liegen. è è è è Sperrsignal wird abgebaut Grafik SDK/2 TKmin Kesseltemperatur Kesseltemperatur–Istwert TKmin Kesseltemperatur -Minimalbegrenzung Kessel-Schaltdifferenz (Werkseinstellung = 8 K) Zeit Sperrsignal 169/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 170: Steuerung Der Kesselpumpe

    Die Kesselpumpe reagiert dabei auf Sperrsignale. Der Betrieb der Kesselpumpe erfolgt bei vorhandener Temperaturanforderung oder bei Brennerbetrieb. Die Kesselpumpe reagiert dabei nicht auf Sperrsignale (Kesselanfahrentlastung). 170/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 171: Modulierender Brenner

    15 s - 29.5 s ~ 300 ms 30 s – 59.5 s ~ 500 ms 60 s – 119.5 s ~ 1.10 s >120 s ~ 2.20 s 171/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 172: Proporzionalband (Xp)

    Tv beeinflusst das D-Verhalten des Reglers. Bei Tv = 0 zeigt der Regler kein PI- Auswirkung Verhalten. Hinweis Einstellregeln für Xp, Tn und Tv siehe Kapitel "Modulierende Brennerregelung - Einstellregeln" 172/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 173: Schaltdifferenz Klappenantrieb

    Voll- / Grundleistung. Senken: Schaltdifferenz wird kleiner Mehr Auf- / Zusteuerung des Klappenantriebes und kürzere Intervalle zwischen Voll- / Grundleistung. Schaltdifferenz Sollwert Schaltdifferenz-Luftklappenantrieb Einschaltpunkt Ausschaltpunkt Kesseltemperatur-Istwert °C 173/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 174: Rücklaufhochhaltung

    (Bedienzeile 10 OEM). Anstelle der Kesseltemperatur-Minimalbegrenzung (TKmin) tritt dann jedoch die Kesselrücklauftemperatur-Minimalbegrenzung und anstelle der (TKRmin) Kesseltemperatur die Rücklauftemperatur. Für die Funktion ist ein Rücklauftemperatur-Fühler erforderlich. 174/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 175: Kessel-Rücklauftemperatur-Minimalbegrenzung

    Rücklauftemperatur verhindert wird. Die Funktion wirkt im Zusammenhang der Rücklaufhochhaltung. Einstellung Einstellbereich Einheit Standardeinstellung 8...95 °C Durch die Minimalbegrenzung wird die Kessel-Rücklauftemperatur nach unten Auswirkung begrenzt. Erhöhen: Höhere Rücklauftemperaturen Senken: Tiefere Rücklauftemperaturen 175/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 176: Bypasspumpen-Schaltdifferenz

    Durch das Prinzip der Zweipunkt-Regelung entsteht eine impulsweise Beimischung Auswirkung durch die Bypasspumpe. Die Beimischung ist abhängig von der Masse und der Wassermenge im Kesselkreis. 176/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 177: Bypasspumpen-Steuerung

    In diesem Falle sind die zusätzlichen Einstellzeilen 23OEM und 22OEM für die Bypasspumpe ausser Kraft. Generell gilt: Brenner Bypasspumpe AUS (nach Pumpennachlaufzeit) Beispiel: Brenner Bypasspumpe Pumpennachlaufzeit 177/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 178: Nach Kesselrücklauftemperatur - Einstellung 1

    T K R x TKRmin+SDBP TKRmin 3 0 m in m in Brenner Bypasspumpe Pumpennachlaufzeit TKRx Kesselrücklauftemperatur-Istwert TKRmin Kesselrücklauftemperatur-Minimalbegrenzung (Einstellzeile 22OEM) SDBP Bypasspumpen-Schaltdifferenz (Einstellzeile 23OEM) 178/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...
  • Seite 179 Durch die Bildung des Temperatur-Zeit-Integrals wird nicht nur die Zeitdauer, sondern auch die Grösse der Rücklauftemperatur-Unterschreitung berücksichtigt. Bei starker Unterschreitung wird die Sollwert-Reduzierung also stärker als bei geringer Unterschreitung. 179/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen...

  • Seite 180: Temperatur-Zeit-Integral

    über dem Wert TKRmin+SD liegen. è è è è Sperrsignal wird abgebaut TKRx Grafik: TKRmin Kesselrücklauftemperatur TKRx Kesselrücklauftemperatur–Istwert TKRmin Kesselrücklauftemperatur-Minimalbegrenzung Schaltdifferenz fest = 2 Kelvin Zeit Sperrsignal 180/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 181: Heizkreis

    Je höher die Temperaturdiffernz zwischen Kesselvorlauf und Mischerheizkreis ist, desto schneller kann der geforderte Sollwert erreicht werden. Vorlauftemperatur-Sollwert Einstellung 30 Überhöhung Summe Kesseltemperatur-Sollwert Hinweis Vorlauftemperatur siehe auch im Stichwortverzeichnis unter “Heizkennlinien-Steilheit”. 181/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 182: Raumtemperatur-Einflussfaktor (Korr)

    Das Ergebnis wird zum eigentlichen Raumsollwert addiert. TRwk (TRw TRx) Raumtemperatur-Sollwert Raumtemperatur-Istwert TRwk Korrigierter Raumtemperatur-Sollwert Hinweis Der Raumtemperatur-Einflussfaktor hat nur bei angeschlossenem Raumgerät eine Auswirkung. 182/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 183: Konstante Für Schnellabsenkung Und Einschaltzeitoptimierung (Kon)

    Ist ein Raumtemperatur-Fühler angeschlossen, wird die Schnellabsenkzeit nicht aus dieser Einstellung gebildet. Siehe dazu auch im Stichwortverzeichnis unter Kapitel “Schnellabsenkung mit Raumtemperatur-Einfluss”. 5.23.2 Einschaltzeitoptimierung ohne Raumtemperatur- Einfluss Siehe dazu im Stichwortverzeichnis unter "Einschaltzeitoptimierung". 183/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 184: Raumtemperatur-Sollwertüberhöhung (Dtrsa)

    Der Raumtemperatur-Sollwert wird mit der Einstellung Zeile 33 überhöht bis der Raum aufgeheizt ist (TRw - ¼°C). Die Überhöhung bewirkt einen Anstieg des Vorlauftemperatur-Sollwertes. °C Raumtemperatur Istwert Sollwertüberhöhung Raumtemperatur Sollwert Zeit 184/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 185: Anlagenfrostschutz Hk1 Und Hk2

    War vorher die Temperatur tiefer (im Bereich „ON“), ist die Pumpe auch im Bereich bis -4°C dauernd eingeschaltet und taktet erst oberhalb. takt TA °C 185/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 186: Antrieb-Regelungsart

    Öffnen, Schliessen sowie Anhalten des Antriebes vorhanden sind. Bei dieser Regelungsart ist keine Einstellung der Schaltdifferenz notwendig. da der 3-Punkt Antrieb in jeder Position angehalten werden kann. 186/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen...

  • Seite 187: Antrieb-Schaltdifferenz

    Mischerantrieb ZU Schaltdifferenz Mischerantrieb AUF = TVw - SDM/2 Mischerantrieb ZU = TVw + SDM/2 Sollwert 36OEM Antrieb-Schaltdifferenz Einschaltpunkt Ausschaltpunkt Mischerantrieb AUF Mischerantrieb ZU °C 187/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 188: Überhitzungsschutz Pumpenheizkreis

    TKxGed ≤ TVwGef ( ε ≥ 1) Pumpe dauernd EIN TVwGef ≤ TRw Pumpe dauernd AUS Hinweise Wird ein Vorlauftemperatur-Fühler angeschlossen (Mischerheizkreis), ist der Überhitzungsschutz für die Heizkreispumpe wirkungslos. 188/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 189: Fremdwärme (Tf)

    Einstellung kann daher vom Regler verändert werden. Kompensation möglicher konstanter Wärmequellen. Auswirkung Bei Eingabe Erhöhen Für grössere Kompensation Bei starken Fremdwärmequellen Senken Für kleinere Kompensation Bei schwachen Fremdwärmequellen 189/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 190: Adaptionsempfindlichkeit 1 (Zaf1)

    Bei einer Verstellung der Heizkennlinien-Steilheit, wird die Adaptionsempfindlichkeit wieder auf die Standardeinstellung zurückgesetzt. Der Prozess der Heizkennlinien Adaption ist unter der gleichnamigen Funktion Heizkennlinien-Adaption beschrieben. Siehe dazu im Stichwortverzeichnis unter "Heizkennlinien-Adaption". 190/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 191: Adaptionsempfindlichkeit 2 (Zaf2)

    Bei einer Verstellung der Heizkennlinien-Steilheit, wird die Adaptionsempfindlichkeit wieder auf die Standardeinstellung zurückgesetzt. Der Prozess der Heizkennlinien Adaption ist unter der gleichnamigen Funktion Heizkennlinien-Adaption beschrieben. Siehe dazu im Stichwortverzeichnis unter "Heizkennlinien-Adaption". 191/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 192: P-Band Mischventil Y1 (Xp)

    Tn beeinflusst das I-Verhalten des Reglers. Auswirkung 5.34 Antrieblaufzeit Mischventil Y1 Einstellung der Antriebslaufzeit. Nutzen Mischventile weisen verschiedene Antriebslaufzeiten auf. Beschreibung Einstellung Einstellbereich Einheit Standardeinstellung 30...873 192/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 193: Brauchwasser

    Einheit Standardeinstellung 8...80 °C Durch die Einstellung wird der Brauchwassertemperatur-Nennsollwert (Einstellung 26) Auswirkung nach oben begrenzt. °C Einstellung “Brauchwassertemperatur-Nennsollwert” Einstellung “Brauchwassertemperatur-Reduziert-Sollwert” 50 OEM Einstellung “Brauchwassertemperatur-Nennsollwert-Maximum” 193/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 194: Brauchwasser-Schaltdifferenz (Sdbw)

    Brauchwassertemperatur- TBWw-SDBW Sollwert SDBW Brauchwasser-Schaltdifferenz Einschaltpunkt Ausschaltpunkt Brauchwasser EIN: TBWx = TBWw - SDBW Schaltdifferenz Brauchwasser AUS: TBWx = TBWw Sollwert Brauchwasser-Schaltdifferenz Einschaltpunkt Ausschaltpunkt °C 194/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 195: Brauchwassertemperatur-Regelung Mit 2 Fühler

    TBWw - SDBW Brauchwasser AUS: TBWx beider Fühler TBWw Hinweis Für eine Brauchwassertemperatur-Regelung mit 2 Brauchwasserfühler muss in der Einstellzeile 174 die entsprechende Einstellung vorgenommern werden. 195/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 196: Legionellenfunktion

    Die wichtigste Forderung ist, daß bei Großanlagen am Warmwasseraustritt eine Temperatur von 60 °C eingehalten wird und die Temperatur im Leitungssystem um nicht mehr als 5 °C fallen darf. 196/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 197: Legionellenfunktion-Sollwert

    Stichwortverzeichnis unter "Legionellenfunktion" (Einstellzeile 52 OEM). Einstellung Einstellbereich Einheit Standardeinstellung 8...95 °C Durch die Einstellung verändert sich der Brauchwasser-Sollwert während einer Auswirkung Aufheizphase der Legionellenfunktion. 197/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 198: Entladeschutz Während Bw-Ladung

    Ist mindestens die Hälfte der Überhöhung erreicht, so wird die Brauchwasserladung − freigegeben. Beträgt die Überhöhung weniger als 1/8 des eingestellten Wertes, so wird die − Brauchwasserladung unterbrochen (Pumpe läuft noch mind. 1 Min. nach). 198/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 199: Service

    Mit dem Einsteigen in die Bedienzeile wird automatisch die Software-Version Auswirkung angezeigt. Beispiel: 01.0 Die ersten beiden Ziffern entspricht der Software-Version (01.) Die dritte Ziffer entspricht der Software-Revision (.0) 199/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen 14.11.2000...

  • Seite 200: Gerätebetriebsstunden

    Reglers aufgelaufene Anzahl Betriebsstunden angezeigt. Als Betriebsstunden gelten die Stunden, während derer der Regler an Spannung liegt, also auch die Zeit ohne effektiven Heizbetrieb. Die Betriebsstunden können nicht zurückgestellt werden. 200/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Beschreibung OEM-Einstellungen...

  • Seite 201: Allgemeine Regelprozesse

    Auswirkungen auf die Anlage. Es kann deshalb zur Fehlerbehebung und für Planung sowie Unterhalt einer Anlage von grossem Nutzen sein, dass die Auswirkung und der Prozess beschrieben sind. 201/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Allgemeine Regelprozesse 14.11.2000...

  • Seite 202: Kesseltemperatur-Sollwert-Bildung

    Die Kesseltemperatur wird, ausser bei Brauchwasser-Anforderung, auf den momentan Auswirkung höchsten, geforderten Sollwert geheizt. Beispiel °C Kesseltemperatur-Sollwert TVw1 Vorlauftemperatur-Sollwert Heizkreis 1 (inkl. ev. Sollwertüberhöhung) TVw2 Vorlauftemperatur-Sollwert Heizkreis 2 (inkl. ev. Sollwertüberhöhung) 202/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Allgemeine Regelprozesse 14.11.2000...

  • Seite 203: Rücklaufhochhaltung

    Die Rücklauftemperatur wird mit dem Mischventil Y1 und der Umwälzpumpe Q2 im Rücklauf auf den geforderten Sollwert geregelt. Das Stellverhalten des Mischerantriebes ist in den Zeilen 41 anpassbar. 203/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Allgemeine Regelprozesse...
  • Seite 204 Die Rücklauftemperatur wird mit der Bypasspumpe parallel zum Brennersignal gehalten. Die Rücklauftemperatur wird mit der Bypasspumpe im 2-takt Betrieb innerhalb der "Bypasspumpen-Schaltdifferenz" (Zeile 23 auf den eingestellten OEM) Rücklauftemperatur-Sollwert (Zeile 22 geregelt. OEM) 204/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Allgemeine Regelprozesse 14.11.2000...

  • Seite 205: Modulierende Brennerregelung

    Reagiert die Regelung zu langsam, müssen die Einstellparameter Xp, Tv und Tn Schrittweise verkleinert werden. Ein neuer Korrekturschritt darf erst vorgenommen werden, nachdem der Ausregelvorgang des vorhergehenden Schrittes beendet ist. 205/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Allgemeine Regelprozesse 14.11.2000...

  • Seite 206: Regelung Reagiert Zu Schnell

    Genügt dies nicht: Tv in Schritten von 2 – 5 vergrössern Tn in Schritten von 10 – 20 vergrössern Die Schritte 2 und 3 sind abwechslungsweise zu wiederholen. 206/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Allgemeine Regelprozesse...

  • Seite 207: Tages-Heizgrenzenautomatik

    Dadurch entsteht eine unterschiedliche Tages-Heizgrenzenautomatik wenn ein Raumtemperatur-Einfluss vorhanden ist. Als Grundlage für den Prozess dienen die Werte des Vorlauftemperatur-Sollwertes und Prozess die des aktuellen Raumtemperatur-Sollwertes. 207/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Allgemeine Regelprozesse 14.11.2000...
  • Seite 208 Raumtemperatur-Sollwert plus ein Korrektursollwert, dann wird die Heizung eingeschaltet. • Einschaltpunkt der Heizung: 31OEM ≥ − TVwk TVwk Vorlauftemperatur-Sollwert korrigiert um den Raumtemperatur Raumtemperatur-Sollwert Heizkennlinien Steilheit 208/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Allgemeine Regelprozesse 14.11.2000...

  • Seite 209: Schnellabsenkung Mit Raumtemperatur-Fühler

    Kessel mehr erfolgen kann. Ist kein Raumtemperatur-Fühler angeschlossen, wird die Schnellabsenkung nicht mit Hinweis diesem Prozess gebildet. Siehe dazu auch im Stichwortverzeichnis unter Kapitel “Schnellabsenkungs-Konstante”. 209/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Allgemeine Regelprozesse 14.11.2000...

  • Seite 210: Überhitzungsschutz Mischerheizkreis

    Überschreitet die Vorlauftemperatur den Grenzwert "Vorlauftemperatur- Prozess Maximalgegrenzung" + 7,5 °C (Fixwert), so wird die Pumpe ausgeschaltet. Diese Begrenzungsfunktion wirkt nur beim Mischerheizkreis. 210/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Allgemeine Regelprozesse 14.11.2000...

  • Seite 211: Gedämpfte Aussentemperatur

    Indirekt wirkt die gedämpfte Aussentemperatur, über die gemischte Aussentemperatur auf die Vorlauftemperatur-Regelung. TAakt Beispiel °C TAged 18:00 06:00 18:00 06:00 18:00 TAakt Aktuelle Aussentemperatur TAged Gedämpfte Aussentemperatur 211/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Allgemeine Regelprozesse 14.11.2000...

  • Seite 212: Gemischte Aussentemperatur

    TAgem0 TAged 18:00 06:00 18:00 06:00 18:00 TAakt Aktuelle Aussentemperatur TAged Gedämpfte Aussentemperatur TAgem1 Gemischte Aussentemperatur für leichte Bauweise TAgem0 Gemischte Aussentemperatur für schwere Bauweise 212/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Allgemeine Regelprozesse 14.11.2000...

  • Seite 213: Brauchwasser-Push

    Danach setzt wieder der übliche Betrieb entsprechend des Brauchwasser-Programmes ein. Beispiel SDBW TBWw TBWx SDBW TBWR · SDBW TBWw TBWR Push SDBW Schaltdifferenz Brauchwasser TBWw Brauchwassertemperatur-Nennsollwert TBWR Brauchwassertemperatur-Reduziertsollwert 213/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Allgemeine Regelprozesse 14.11.2000...

  • Seite 214: Pumpen- Und Ventilkick

    Der Regler vergleicht die Speichertemperatur mit der Kaskaden-Vorlauftemperatur Prozess (Schienen-Vorlauftemperatur) oder in gewissen Situationen mit der Kesseltemperatur. Ist die Kaskadentemperatur (rsp. die Kesseltemperatur) tiefer als die Speichertemperatur, wird der Pumpennachlauf vorzeitig abgebrochen. 214/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Allgemeine Regelprozesse 14.11.2000...

  • Seite 215: Pufferspeicher-Betrieb

    SK = Sonnenkollektoren Das Umlenkventil wird parallel zur Pumpe des Kessels angeschlossen. Die Pumpe Anschluss des muss als Kesselpumpe definiert sein (s. Bedienzeile 95). Umlenkventiles 215/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Allgemeine Regelprozesse 14.11.2000...

  • Seite 216: Pumpenbetriebs-Übersicht

    Die Pumpe läuft auch, wenn die Anforderung von einem weiteren, im System (LPB) eingebundenen Regler kommt. Gründe für eine ungültige Wärmeanforderung können z.B. Sommer/Winter- Umschaltung, Tagesheizgrenze, Schnellabsenkung, Raumtemperaturbegrenzung durch Raumfühler sein. 216/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Allgemeine Regelprozesse 14.11.2000...

  • Seite 217: Frostschutz

    • Die Minimale-Brennerlaufzeit (Zeile 4 wird berücksichtigt OEM) • Der Pumpennachlauf wird nach erfolgter Brauchwasserladung aktiviert • Diese Funktion ist nicht gewährleistet bei Brauchwasser-Bereitung mit Thermostat 217/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Allgemeine Regelprozesse 14.11.2000...

  • Seite 218: Für Den Heizkreis

    Erreicht die Vorlauftemperatur die Ausschaltschwelle von 7°C, so wird die Temperaturanforderung noch während 5 Minuten aufrechterhalten. Dies stellt sicher, dass das warme Wasser den ganzen Heizkreis inklusive Rücklauf erreichen kann. 218/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Allgemeine Regelprozesse 14.11.2000...

  • Seite 219: Anwendungen

    Im vorigen Beispiel wären also in den jeweilige Tabellen sämtliche Anlagetypen möglich, in denen in der Spalte C eine 1 eingetragen ist. Die Grafiken der Anlagetypen entspricht immer dem möglichen Vollausbau der Hinweis angegebenen Gruppierung. 219/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Anwendungen 14.11.2000...

  • Seite 220: Wärmeerzeuger-Varianten

    Keine Erzeuger (RVA63) PPS-BMU 1 stufiger Brenner 2 stufiger Brenner Modulierender Brenner 3 pkt. Modulierender Brenner 2 pkt. Kaskade 2 x 1-stufig 7.2.1 PPS-BMU Ohne Rücklaufhochhaltung 220/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Anwendungen 14.11.2000...

  • Seite 221: Stufiger Brenner

    Modulierender Brenner Ohne Rücklaufhochhaltung Rücklaufhochhaltung Rücklaufhochhaltung mit Bypasspumpe mit Mischer K5/K7 Y1/Y2 Wichtig RC-Glieder zur Entstörung und Schonung der Relaiskontakte K5 und K7 müssen extern angebracht werden. 221/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Anwendungen 14.11.2000...

  • Seite 222: Kaskade 2 X 1

    7.2.4 Kaskade 2 x 1 Ohne Rücklaufhochhaltung 7.2.5 Kaskadenslave Beispiel: RVA63.242 RVA63.242 RVA43.222 Segment Adresse K5/K7 K5/K7 222/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Anwendungen 14.11.2000...

  • Seite 223: Anlagetypen

    Anlagetypen 7.3.1 Ohne Zubringerpumpe K6/K7 K6/K7 Erzeuger-Variante Anlagentyp 223/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Anwendungen 14.11.2000...

  • Seite 224: Zubringerpumpe Vor Bw

    7.3.2 Zubringerpumpe vor BW Erzeuger-Variante Anlagentyp a) c) a) c) a) c) a) c) a) c) 224/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Anwendungen 14.11.2000...

  • Seite 225: Zubringerpumpe Nach Bw

    7.3.3 Zubringerpumpe nach BW Erzeuger-Variante Anlagentyp 225/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Anwendungen 14.11.2000...

  • Seite 226: Zubringerpumpe Bei Externer Anforderung

    7.3.4 Zubringerpumpe bei externer Anforderung Erzeuger-Variante Anlagentyp 226/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Anwendungen 14.11.2000...

  • Seite 227: Brauchwasser Mit Umlenkventil

    7.3.5 Brauchwasser mit Umlenkventil K6 / K7 Stand alone Erzeuger-Variante Anlagentyp • Beim stufigen Erzeuger wird Q2 zur Kesselpumpe. Kaskaden-Slave mit BW- Erzeuger-Variante Anlagentyp Trennschaltung 227/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Anwendungen 14.11.2000...

  • Seite 228: Kaskade 2 X 1

    Möglichkeit besteht, den Eingang H1 oder H2 zu bedienen sind. Bei BMU-Appkikation (B1) mit Brauchwasserbereitung durch die BMU wird ebenfalls dieser Anlagetyp angezeigt. Die Einstellung "Brauchwasser-Vorrang" des RVA63 wirkt bei dieser Applikation nicht. 228/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Anwendungen 14.11.2000...

  • Seite 229: Legende Zu Den Anlagentypen

    Brenner Stufe 1 Brenner Stufe 2 Multifunktionaler Ausgang Multifunktionaler Ausgang Netzanschluss Phase AC 230 V Netzanschluss Nulleiter Heizkreis-Umwälzpumpe Q3/Y3 BW-Ladepumpe / BW-Umlenkventil Mischer-Ventil “AUF” Mischer-Ventil “ZU” 229/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Anwendungen 14.11.2000...

  • Seite 230: Elektrische Anschlüsse

    Elektrische Anschlüsse Stufige Brenner B8/B6 B31/H2/ Modulierende Brenner B8/B6 B31/H2/ 2x1-stufige Kaskade B8/B6 B31/H2/ 230/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Anwendungen 14.11.2000...

  • Seite 231: Massbilder

    Die Summe aller Nennmasse minus Korrekturmass pro Zwischensteg (e) ergibt das Gesamt-Ausschnittmass. Beispiel Kombination Berechunung Ausschnitt 96 mit 96 96+96-4 188 mm 96 mit 144 96+144-5 235 mm 144 mit 144 144+144-6 282 mm 231/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Massbilder 14.11.2000...

  • Seite 232: Technische Daten

    Ni 1000 Ω bei 0°C (QAD21) Vorlauftemperatur-Fühler Telefon Fernschalter, Hilfsschalter (H1, H2), und Kleinspannungsfähig BW-Thermostat (vergoldete Kontakte) Diverses Masse (Gewicht) Regelgerät ca. 0,6 kg Gangreserve Uhr min. 12 Std. 232/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Technische Daten 14.11.2000...
  • Seite 233 Einbaulage..............16 Blinkende Tastenbeleuchtung ........40 Eingang B31/H2 ............. 156 BMU Fehlercode-Anzeige .........71 Eingang H1............. 150 Brauchwasser Eingangtest ............. 21 Fühler..............124 Eingang-Test ............75 Thermostat............124 Einschaltzeit-Optimierung........109 233/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Stichwortverzeichnis 14.11.2000...
  • Seite 234 Bypasspumpen-Steuerung ......178 Kesselanfahrtentlastung ......... 167 aus Kesselanfahrentlastung ......179 Kessel-Betriebsart ..........165 Mischer-Vorlauftemperatur-Sollwertüberhöhung ..181 Kessel-Bypasspumpe ......... 96, 99 Modulierender Brenner ..........89 Kesselfolge-Freigabeintegral ........133 234/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Stichwortverzeichnis 14.11.2000...
  • Seite 235 Verzögerungszeit............ 134 Schaltzeiten Vorlauftemperatur............. 61 für Zeitschaltprogramm 1 ........51 Vorlauftemperatur-Istwert ......... 77 für Zeitschaltprogramm 2 ........53 Vorlauftemperatur-Maximalbegrenzung ....108 für Zeitschaltprogramm Brauchwasser ....55 Vorlauftemperatur-Minimalbegrenzung ....107 235/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Stichwortverzeichnis 14.11.2000...
  • Seite 236 Wirksinn des H1-Kontaktes ........155 Wochentag..............47 ∆ T Regelung ............146 Wochentag-Vorwahl Energiebezogen ..........146 für Zeitschaltprogramm 1 ........49 Neveaubezogen ..........146 für Zeitschaltprogramm 2 ........52 236/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division 14.11.2000...
  • Seite 237 Änderung: Ganzes Dokument Aufgrund einer umfangreichen Überarbeitung sind etliche neue Funktionen eingefügt sowie viele bestehende angepasst worden. Eine detaillierte Aufführung der Änderungen ist daher nicht möglich. 237/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis & Staefa Division Korrigenda 14.11.2000...
  • Seite 238 Siemens Building Technologies AG © 1999 Siemens Building Technologies AG Landis & Staefa Division Änderungen vorbehalten Gubelstrasse 22 CH 6301 Zug Tel. 41 41-724 24 24 Fax 41 41-724 35 22 www.landisstaefa.com 238/238 Siemens Building Technologies Basisdokumentation RVA63.242, RVA53.242 CE1P2373D Landis &...

Diese Anleitung auch für:

Rva53.242

Inhaltsverzeichnis
