Sollwertführung/
Fernsollwert
Führungsbeispiel
Einstellparameter
4.9.2
Vereisungsschutz WRG
Siemens Building Technologies
Landis & Staefa Division
Inbetriebnahme-Datenpunkt 15 (Werkeinstellung 0,0 K) ist nur dann zu verändern, wenn
beispielsweise ein passiver Geber (FZA21.21) 2-adrig angeschlossen ist und der
ohmsche Einfluß resultierend aus der Leitungslänge, kompensiert werden muß.
Bei aktiven Signalen ist unbedingt darauf zu achten, zu prüfen, daß G0 vom Regler und
vom aktivem Geber identisch sind!
Dies ist leicht durch eine Wechselspannungsmessung zwischen M und Z am
Reglereingang feststellbar. Bei Messung von AC 24 V liegt eine Fehlverdrahtung vor.
Die Anschlüsse G und G0 (M) am FZA61.11 sind in diesem Fall zu tauschen.
Bei einer anstehenden Fehlverdrahtung besteht für den RWI65.02 und den L&S-Fühler
keine Gefahr eines Defekts!

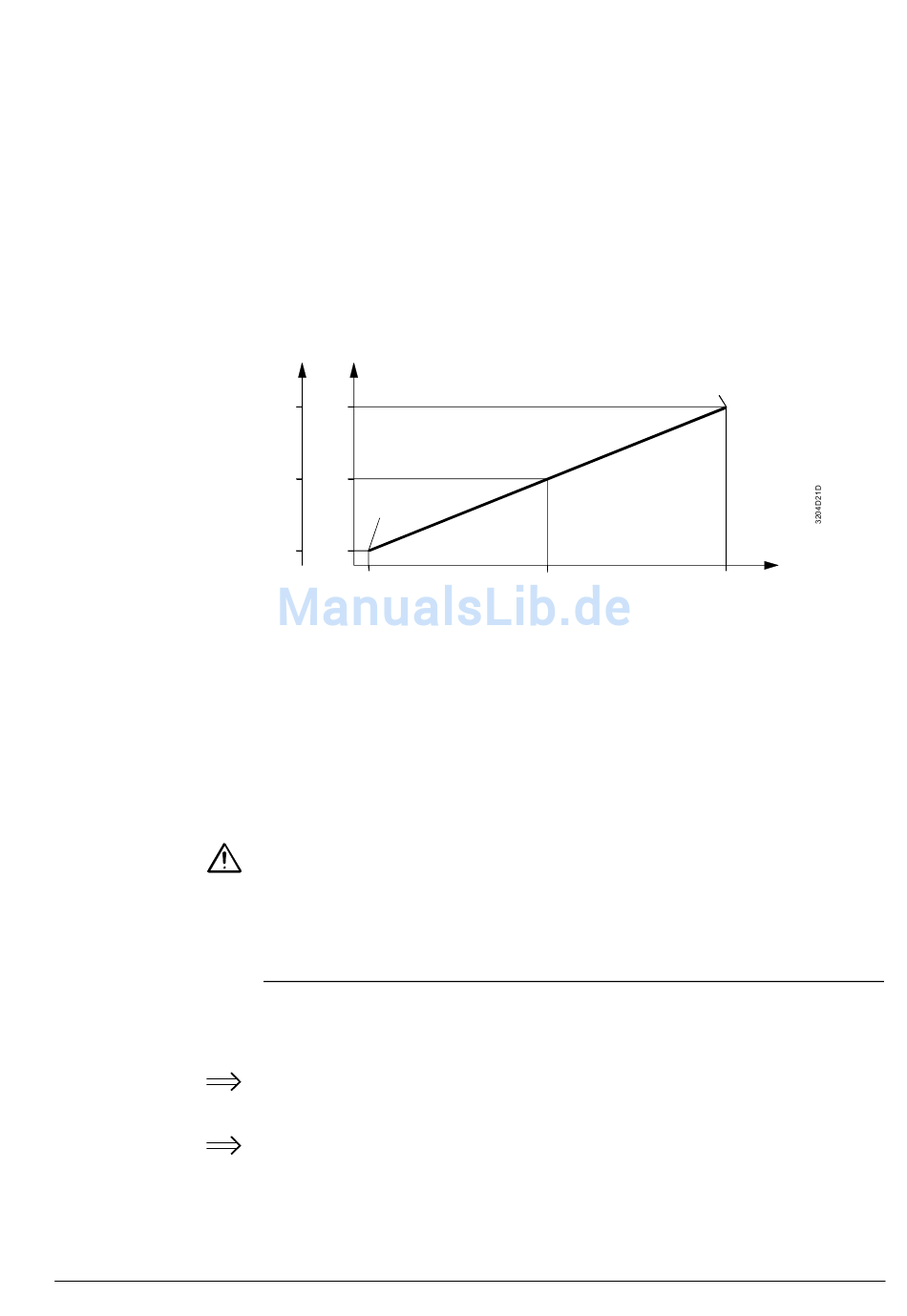

mit Fernsollwertgeber QAA26
Z [W] Z [V]
10
1235
1117
5
El (Dtpkt. 9)
1000
0
5
Reglersollwert «Comfort Heizen» auf 20 °C eingestellt.
Inbetriebnahme-Datenpunkt 9 (E
15 K bei einem Führungssignalwert von 1000 Ω abgesenkt werden.
Inbetriebnahme-Datenpunkt 10 (E
15 K bei einem Führungssignalwert von 1235 Ω angehoben werden.
Ein Signal von 1117 Ω am Eingang Z bedeutet, daß kein Führungseinfluß wirksam ist
und nach dem Basissollwert geregelt wird.
Die Sollwertvorgabe am QAA26 ist nur innerhalb des Bereichs der minimalen und
maximalen Zuluftbegrenzungswerte wirksam!
Die Funktion «Vereisungsschutz WRG» gilt für Wärmerückgewinnungseinheiten, wie
rotierendem Wärmetauscher, Plattenwärmetauscher, Glykolkreislauf.
Der DIL-Schalter 4 muß auf den Wirksinn « \ » eingestellt sein.
Der am Eingang Z angeschlossene Begrenzungsfühler muß immer im Luftkanal
plaziert werden (gilt auch für Glykolkreislauf !).
Plazierung:
Bei stark schichtenden WRG-Systemen, wie Plattenwärmetauscher oder rotieren-
dem Wärmetauscher, muß der luftseitige Meßfühler am kältesten Ort plaziert wer-
den.
Grundlagenhandbuch zu AEROGYR™ RWI65.02
Anwendungsfunktionen
20
) = −15 °C, d. h., daß die Basissollwerte um
l
) = +15 °C, d. h., daß die Basissollwerte um
h
Eh (Dtpkt. 10)
w [°C]
35
CM2Z3204D / 06.2001
4-17
