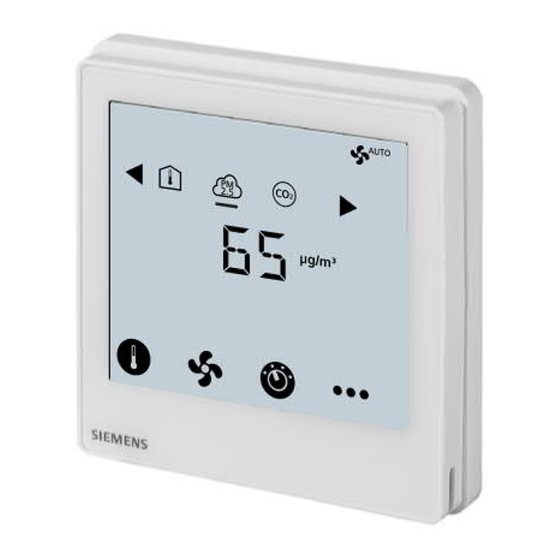

Siemens RDF870MB Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Controller
  5. RDF870MB
  6. Bedienungsanleitung
Siemens RDF870MB Bedienungsanleitung

Siemens RDF870MB Bedienungsanleitung

Pm2.5 & iaq control
Vorschau ausblenden

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
PM2.5 & IAQ
Control
en
Touch Screen Room Controller / Room Unit Operating Instructions
de
Raumregler mit Touchscreen / Raumgerät-Bedienungsanleitung
zh
触摸屏房间控制器/房间单元操作手册
A6V11439451_----_c
RDF870KN
RDF870MB
Open Source
Software (OSS)
1

Werbung

loading

Verwandte Anleitungen für Siemens RDF870MB

Inhaltszusammenfassung für Siemens RDF870MB

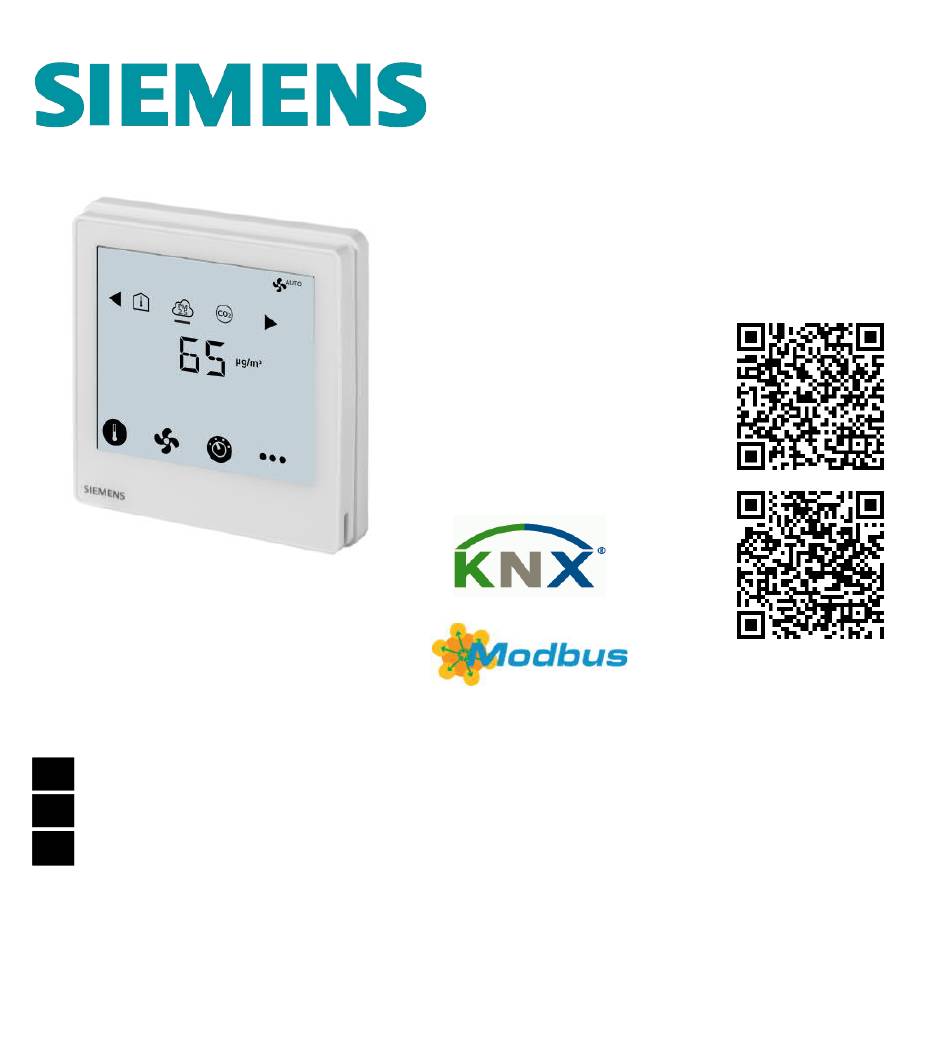

  • Seite 1 RDF870KN RDF870MB PM2.5 & IAQ Control Open Source Software (OSS) Touch Screen Room Controller / Room Unit Operating Instructions Raumregler mit Touchscreen / Raumgerät-Bedienungsanleitung 触摸屏房间控制器/房间单元操作手册 A6V11439451_----_c...
  • Seite 2 BLANK PAGE Leere Seite 空白页 A6V11439451_----_c...
  • Seite 3 Introduction Terminals Reference Description pages RDF870KN RDF870MB L, N L, N AC 230 V operating voltage Fan relay with max four speeds Q1, Q2, Q3, Q4 Q1, Q2, Q3, Q4 outputs Application X1, X2 X1, X2 Multifunctional inputs 1 & 2...
  • Seite 4 Status symbols: Screen lock Heating mode Alarm / Service reminder Valve on Manual override Cooling mode Protection mode Ventilation mode Auxiliary heating active Auto fan mode Economy mode Selection symbols: Room temperature VOC mode Outdoor temperature mode PM2.5 mode Relative humidity Operational icons: Increment, decrement or selection Selection, change or move to previous or next...
  • Seite 5 Commissioning: Download via ETS Note: This operation applies to RDF870KN only. 1. Screen idle 3. Normal display 2. Touch digits / screen 4. Touch & hold 5. Ready for downloading icon > 5 s to enter address & application Programming mode Touch “ON“...
  • Seite 6 DIP switches DIP switch positions Application Room unit Room controller DIP switch setting applies to RDF870MB only. Refer to Current factory setting for PM2.5 2. Configure basic control with 3 speed on/off fan application: control parameters · APP= 1: PM2.5 control only ·...
  • Seite 7 Idle screen shows default PM2.5 1. Screen idle 3. Normal display / mode 2. Touch digits / screen PM2.5 Room temperature Normal display for ventilation 1. Screen idle 3. Normal display / mode 2. Touch digits / screen A6V11439451_----_c...
  • Seite 8 If unit is OFF 1. Screen idle 3. Unit being turned ON 2. Touch digits / screen 4. Normal display / mode PM2.5 as default display value A6V11439451_----_c...
  • Seite 9 Adjust setpoint 1. Touch icon 2. Press to adjust: Single fan: On/Off only 1. Touch icon 2. Press to adjust: Change fan mode: ON > AUTO for fan type selection. A6V11439451_----_c...

  • Seite 10: Fan Speed Selection

    Fan speed selection Adjust 3- or 4-speed fan: 1. Touch icon Press to adjust: Auto 1: Speed 1 2: Speed 2 3: Speed 3 4: Speed 4 Depends on fan type selection Adjust ECM fan: 1. Touch icon 2. Press to adjust: Fan speed is adjusted by percentage.
  • Seite 11 Dual fan operations (RDF870MB RU only) 1. Touch icon and press 2. Use adjust: FAN1 FAN2 depends on fan type selection and fan number configuration Change operating modes 1. Touch icon 2. Press to select: ON: Comfort mode ECO : Economy mode, a...
  • Seite 12 Adjust timer (Fan filter alarm) Change timer setpoint (TCSP) default value: 1. Touch timer area 2. Press to adjust: once to enter time counter setting Reset timer: Press and hold timer area more than 10 s to reset timer to 0 A6V11439451_----_c...
  • Seite 13 2. Touch icon once and displayed press to view all alarms For alarms, see alarm table on page 14. View alarms (RDF870MB) 1. When alarm bell is 2. Touch icon once and displayed press to view all alarms For alarms, see to alarm table on page 14.
  • Seite 14 View alarms (RDF870MB room unit) 1. When alarm bell is displayed Alarm AL originates in the controller when RDF870MB works as a room unit. Priority Alarm/Service Display Error code * Type Product Bus power supply 5000 Fault RDF870KN Device address error...
  • Seite 15 Parameter mode user access 1. Touch & 2. Enter first password via hold icon > 5 s Factory: 00 00 PAS: Password 3. Enter second password via 4. After 6 seconds Note: Press the Setting icon to exit or re-enter the password if not correct : Successful login...
  • Seite 16 5. Edit parameters Value of current selected parameter Decrement Increment Next Previous available value available value Previous current selected Next parameter Parameter parameter 6. Exit parameter mode NOTE: Passwords can Touch the setting be modified via mode icon to exit both HMI and system.
  • Seite 17 Engineering parameters Item Description Range Factory settings MODA Modbus address 1…247 setting MODB Modbus baud rate 1: 9600 bps 2: 19200 bps setting 2: 19200 bps 3: 38400 bps MODF Modbus data frame 0: 1/8/E/1 0: 1/8/E/1 format 1: 1/8/O/1 2: 1/8/N/1 3: 1/8/N/2 Application selection 1: PM2.5 control only...
  • Seite 18 Item Description Range Factory settings 6: VOC (AI) mg/m³ (0…10 V) 7: R.h. (AI) % (0…10 V) 8: Alarm input (DI) 9: Dummy AI (0…10 V) (RU only) 10: Dummy DI (RU only) Operating action if 0: Normally open / Open 0: Normally open / DIL1 digital input...
  • Seite 19 Item Description Range Factory settings sensor low range 0…Min. of high range CO2L VOC sensor high Max. of low range…100 UOCH range VOC sensor low 0…Min. of high range UOCL range HUMH Humidity sensor high Max. of low range…100 range Humidity sensor low 0…Min.
  • Seite 20 Item Description Range Factory settings setting 1: Enable PM2.5 ECO mode 0…100 PMES setpoint … ECO mode 1500 1000 COES setpoint Buzzer function 0: Disable 1: Enable BUZZ 1: Enable Temperature unit 0: °C (degrees Celsius) 0: °C (degrees UNIT 1: °F (degrees Fahrenheit) Celsius) Keylock function...
  • Seite 21 · Room controller: APP > DISP > SEN > FAN > OPSL > TC > UNIT > LOCK > BUZZ > CALT > APP RDF870MB available parameters and their order of appearance: · Room controller: MODA > MODB > MODF >APP > DISP > SEN > FAN > OPSL > TC > UNIT >...
  • Seite 22 Firmware Setpoint Settings Item Description Range Factory settings TCSP Filter time setting 0…9999 8760 PM2.5 PM2.5 setpoint SPML…SPMH CO2 SP CO setpoint SPCL…SPCH 1000 T SP Temperature setpoint T SP L…T SP H T SP H Temperature setpoint Max. of low range…200 (°C) range high T SP L Temperature setpoint -50…Min.
  • Seite 23 Room controller workflow: EPAS > XPAS > PMP > PMI > PMDB > CO2P > CO2I > CODB > OPAF > FANT > FSET > SW > EPAS RDF870MB Room unit workflow: EPAS > XPAS > SW > EPAS A6V11439451_----_c...
  • Seite 24 Other Parameters (RDF870MB room unit only) Item Description Range Factory settings Output 1 (Q1) Output for external Modbus 0: Off 0: Off controller (master) 1: On 0: Off 0: Off Output 2 (Q2) Output for external Modbus 1: On controller (master)
  • Seite 25 BLANK PAGE Leere Seite 空白页 A6V11439451_----_c...
  • Seite 26 Einführung Klemmen Referenz- Beschreibung seiten RDF870KN RDF870MB L, N L, N AC 230 V Betriebsspannung Max. 4-stufige Q1, Q2, Q3, Q4 Q1, Q2, Q3, Q4 Ventilator-Relaisausgängen Applikation X1, X2 X1, X2 Multifunktionale Eingänge 1 & 2 Messnull Installation DC 0 bis 10 V Ausgang...
  • Seite 27 Statussymbole: Bildschirmsperre Heizen Alarm/Serviceerinnerung Ventil Ein Manuelle Übersteuerung Kühlen Schutzbetrieb Lüften Stützbetrieb Heizen aktiv Auto-Ventilatorbetrieb Economy-Betrieb Auswahlsymbole: Raumtemperatur VOC-Betrieb Aussentemperatur - Betrieb PM2.5-Betrieb Relative Feuchtigkeit Bediensymbole: Auswahl mehr, weniger Auswählen, ändern oder weiter zum vorherigen oder nächsten Element Anzeigewerte, relative Feuchtigkeit oder Parameterwerte usw.
  • Seite 28 Inbetriebnahme: Download über ETS Hinweis: Gilt nur für RDF870KN. 1. Anzeige inaktiv 3. Standardanzeige 2. Anzeige antippen 4. Symbol > 5 s 5. Bereit für Download von halten für Adresse & Applikation Programmierungs- betrieb Mit “Ein“ verlassen A6V11439451_----_c...
  • Seite 29 1. Applikation über DIP-Schalter DIP-Schalter Stellung einstellen Applikation Raumgerät Raumregler DIP-Schalter-Stellung gilt nur für RDF870MB. Aktuelle Werkseinstellung für Siehe PM2.5-Regelung mit 3-stufiger Ein/Aus-Ventilatorapplikation: 2. Basisparameter • APP= 1: Nur PM2.5 Regelung konfigurieren • DISP= 1: Raumtemp & PM2.5 • SEN1= 3: PM2.5 (AI) μg/m Siehe Parameter auf S.

  • Seite 30: Standardanzeige Für Lüften

    Ruhebildschirm zeigt Standard PM2.5 1. Anzeige inaktiv 3. Normalbetrieb 2. Anzeige antippen PM2.5 Raumtemperatur Standardanzeige für Lüften 1. Anzeige inaktiv 3. Normalbetrieb 2. Anzeige antippen A6V11439451_----_c...
  • Seite 31 Bei Einheit Aus 1. Anzeige inaktiv 3. Einheit wird eingeschaltet 2. Anzeige antippen 4. Normalbetrieb PM2.5 als Standardanzeigewert A6V11439451_----_c...
  • Seite 32 Sollwert anpassen 1. Symbol antippen oder drücken: Einstufiger Ventilator: Nur Ein/Aus 1. Symbol antippen 2. oder drücken: Ventilator ändern: Ein > Auto Siehe für Ventilatortyp- Auswahl A6V11439451_----_c...

  • Seite 33: Ventilatorstufen-Auswahl

    Ventilatorstufen-Auswahl 3- oder 4-stufigen Ventilator einstellen: 1. Symbol oder drücken: antippen Auto 1: Stufe 1 2: Stufe 2 3: Stufe 3 4: Stufe 4 Abhängig von der Ventilatortyp-Auswahl ECM-Ventilator einstellen: 1. Symbol oder drücken: Ventilatorstufe wird antippen prozentual eingestellt. · + oder – einmal drücken, um Stufe je um 5% anzupassen ·...

  • Seite 34: Doppelventilatorbetrieb

    Doppelventilatorbetrieb (nur RDF870MB RU) 1. Symbol oder oder 2. Mit antippen anpassen: Ventilator1 Ventilator2 Abhängig von Ventilatortyp-Auswahl und -konfiguration Betriebsarten ändern 1. Symbol oder drücken und wählen: antippen ON: Komfortbetrieb ECO : Economy-Betrieb, wird angezeigt OFF: Aus A6V11439451_----_c...
  • Seite 35 Zeitschalter anpassen (Ventilatorfilter-Alarm) Zeitschalter-Vorgabesollwert (TCSP): 1. Zeitbereich einmal oder drücken: antippen für Einstellung Zeitschalter Zeitschalter zurücksetzen: Zweitschalterbereich mehr als 10 s drücken, um auf 0 zurück- zusetzen A6V11439451_----_c...

  • Seite 36: Alarme Anzeigen

    2. Symbol antippen und angezeigt wird oder drücken, um alle Alarme anzuzeigen Siehe Alarmtabelle auf Seite 37. Alarme anzeigen (RDF870MB) 1. Sobald Alarmglocke 2. Symbol antippen und angezeigt wird oder drücken, um alle Alarme anzuzeigen Siehe Alarmtabelle auf Seite 37.
  • Seite 37 Alarme anzeigen (RDF870MB ROOM UNIT) 1. Sobald Alarmglocke angezeigt wird Alarm AL stammt vom Regler, wenn RDF870MB das Raumgerät ist. Priorität Alarm/Service Anzeige Fehlercode * Produkt Busspeisung 5000 Fault RDF870KN Geräteadressfehler 6001 RDF870KN Externer 9001 RDF870.. Störungseingang 1 Externer 9002 RDF870..

  • Seite 38: Parameterbetrieb Benutzerzugriff

    Parameterbetrieb Benutzerzugriff 1. Symbol 2. Eingabe 1. Passwort über oder gedrückt halten > 5 s Werkseinstellung: PAS: Passwort 00 00 3. Eingabe 2. Passwort über oder Hinweis: Symbol 4. Nach 6 Sekunden für Einstellung auf Schliessen drücken oder Passwort erneut eingeben : Anmeldung ok : Anmeldungsfehler A6V11439451_----_c...
  • Seite 39 5. Parameter bearbeiten Wert des aktuell gewählten Parameters Abwärts Aufwärts oder oder nächster vorheriger verfügbarer Wert verfügbarer Wert Vorheriger Aktuell gewählter Nächster Parameter Parameter Parameter 6. Parameterbetrieb schliessen Hinweis: Passwörter Schliessen durch können über Antippen des HMI und das Symbols für System Einstellung geändert...
  • Seite 40 Engineering-Parameter Elem. Beschreibung Bereich Werkseinstellungen MODA Modbus Address- 1…247 einstellung MODB Modbus Baudraten- 1: 9600 bps 2: 19200 bps Einstellung 2: 19200 bps 3: 38400 bps MODF Modbus Daten- 0: 1/8/E/1 0: 1/8/E/1 Frame-Format 1: 1/8/O/1 2: 1/8/N/1 3: 1/8/N/2 Applikationsauswahl 1: Nur PM2.5-Regelung 1: Nur 2: PM2.5 + CO...
  • Seite 41 Elem. Beschreibung Bereich Werkseinstellungen 8: Alarmeingang (DI) 9: Dummy AI (0…10 V) (nur RU) 10: Dummy DI (nur RU) Wirksinn bei 0: NO/Offen 0: NO / Offen DIL1 Digitaleingang 1: NC/Geschlossen Externer Eingang X2 0: Keine Funktion 0: Keine Funktion SEN2 Typenauswahl 1: Temperatur (AI)
  • Seite 42 Elem. Beschreibung Bereich Werkseinstellungen Bereich UOCL VOC-Fühler unterer 0…Min. oberer Bereich Bereich HUMH Feuchtefühler Max. unterer Bereich …100 100 oberer Bereich HUML Feuchtefühler 0…Min. oberer Bereich unterer Bereich TEMH Temperaturfühler Max. unterer Bereich …100 50 oberer Bereich TEML Temperaturfühler -50…Min. oberer Bereich oberer Bereich SPMH PM2.5 Sollwert Max.
  • Seite 43 Elem. Beschreibung Bereich Werkseinstellungen PM2.5 ECO-Betrieb 0…100 PMES Sollwert … ECO-Betrieb 1500 1000 COES Sollwert BUZZ Buzzer-Funktion 0: Deaktivieren 1: Aktivieren 1: Aktivieren Temperatureinheit 0: °C (Grad Celsius) 0: °C (Grad Celsius) UNIT 1: °F (Grad Fahrenheit) LOCK Tastensperre 0: Entsperrt 0: Entsperrt 1: Gesperrt 2: Nur Sollwert...
  • Seite 44 · Raumregler: APP > DISP > SEN > FAN > OPSL > TC > UNIT > LOCK > BUZZ > CALT > APP Verfügbare Parameter und deren Reihenfolge im RDF870MB: · Raumregler: MODA > MODB > MODF >APP > DISP > SEN > FAN > OPSL > TC > UNIT >...
  • Seite 45 Firmware Sollwerteinstellungen Elem. Beschreibung Bereich Werkseinstellungen TCSP Filterzeit einstellen 0…9999 8760 PM2.5 PM2.5 Sollwert SPML…SPMH Sollwert SPCL…SPCH 1000 T SP Temperatursollwert T SP L…T SP H T SP H Temperatursollwert Max. unterer Bereich …200 oberer Bereich (°C) T SP L Temperatursollwert -50…Min.
  • Seite 46 5000…9999 9999 Arbeitsablauf Raumregler: EPAS > XPAS > PMP > PMI > PMDB > CO2P > CO2I > CODB > OPAF > FANT > FSET > SW > EPAS Arbeitsablauf Raumgerät RDF870MB: EPAS > XPAS > SW > EPAS A6V11439451_----_c...

  • Seite 47: Andere Parameter

    Andere Parameter (nur RDF870MB Raumregler) Elem. Beschreibung Bereich Werkseinstellungen Ausgang 1 (Q1) Ausgang für externen 0: Aus 0: Aus Modbus-Regler (Master) 1: Ein 0: Aus 0: Aus Ausgang 2 (Q2) Ausgang für externen 1: Ein Modbus-Regler (Master) Ausgang 3 (Q3) Ausgang für externen...
  • Seite 48 BLANK PAGE Leere Seite 空白页 A6V11439451_----_c...
  • Seite 49 介绍 端子 参考页 说明 RDF870KN RDF870MB 工作电压 AC 230 V L, N L, N Q1, Q2, Q3, Q4 Q1, Q2, Q3, Q4 四速风机中继输出 应用 X1, X2 多功能输入 1；通用输入 2 X1, X2 输入信号接地 DC 0…10 V 输出 安装 CE+, CE- KNX 总线 + 和 – 端子...
  • Seite 50 状态图标: 锁屏 供热模式 告警 / 服务提醒 阀门开启 手动操作 制冷模式 保护模式 通风模式 辅助供热开启 自动风机模式 节能模式 选择图标: VOC 模式 室内温度 室外温度 模式 PM2.5 模式 相对湿度 运行图标: 调高、调低或选择 选择、更改或切换到上一或下一条目 显示值、相对湿度或参数值等 二级显示、参数、密码或过滤器时间 设定值模式 风机模式或风机转速模式 运行模式 更多功能或信息 A6V11439451_----_c...
  • Seite 51 调试: 通过 ETS 下载 注意: 本操作仅适用于 RDF870KN。 1. 空闲界面 3. 正常显示 2. 触摸数字 / 屏幕 4. 按住图标超过 5 秒进 5. 地址和应用下载就绪 入编程模式 触摸 “ON“ 退出 A6V11439451_----_c...
  • Seite 52 调试: 通过拨码开关在本地进行 1. 通过拨码开关设置 拨码开关 应用 位置 应用 房间单元 房间控制器 拨码开关设置仅适用于 RDF870MB。 参见 PM2.5 带 3 速风机开/关应用的当 前出厂设置为： 2. 配置基本参数 · APP= 1: 仅控制 PM2.5 · DISP: 室内温度= 1；PM2.5= 1 参见 63 页参数 · SEN1=3: PM2.5 (模拟输入) (0…10 V) μg/m ·...
  • Seite 53 空闲界面显示 PM2.5 默认值 1. 空闲界面 3. 正常显示 / 模式 2. 触摸数字 / 屏幕 PM2.5 室内温度 通风正常显示 1. 空闲界面 3. 正常显示 / 模式 2. 触摸数字 / 界面 A6V11439451_----_c...
  • Seite 54 如设备关闭 1. 空闲界面 3. 设备正在激活 2. 触摸数字 / 界面 4. 正常显示 / 模式 PM2.5 为默认显示值 A6V11439451_----_c...
  • Seite 55 更改设定值 1. 触摸图标 2. 按 或 调整: 单一风机: 仅开启/关闭 1. 触摸图标 2. 按 或 调整: 更改风机模式: 开启 > 自动 选择风机类型参见 。 A6V11439451_----_c...
  • Seite 56 选择风机转速 调整 3 速或 4 速风机: 1. 触摸图标 按 或 调整: 自动 1: 一级风速 2: 二级风速 3: 三级风速 4: 四级风速 取决于选择的风机 类型 调整 ECM 风机: 1. 触摸图标 2. 按 或 调整: 风机转速按百分比调整. · 触摸 + 或 – 一次, 风 机转速增或减 5 %。 ·...
  • Seite 57 双风机运行 (仅适用于 RDF870MB 房间单元) 1. 触摸图标 2. 使用 或 并按 或 调整: 风机 1 风机 2 取决于选择的风机类型和设置的风机数量 更改运行模式 1. 触摸图标 2. 按 或 选择: ON: 舒适模式 ECO : 节能模式, 会显示 标识 OFF: 关闭 A6V11439451_----_c...
  • Seite 58 调整计时器 (风机过滤器告警) 更改默认计时器设定值 (TCSP): 1. 触摸一次计时区域， 2. 按 或 调整: 进入计时器设定 重置计时器: 按住计时区域超过 10 秒，重置计时器至 0 A6V11439451_----_c...
  • Seite 59 查看告警 (RDF870KN) 1. 当显示告警铃时 2. 触摸一次图标并按 或 查看所有告警 关于告警，参见 60 页的告警 表。 查看告警 (RDF870MB) 1. 当显示告警铃时 2. 触摸一次图标并按 或 查看所有告警 关于告警，参见 60 页的告警 表。 A6V11439451_----_c...
  • Seite 60 查看告警 (RDF870MB 房间单元) 1. 当显示告警铃时 当 RDF870MB 作为房间单元 时，控制器发出 AL 告警。 错误代码 * 优先级 告警/服务 显示 类型 产品 总线电源 5000 RDF870KN 故障 设备地址错误 6001 RDF870KN 外部故障输入 1 9001 RDF870.. 外部故障输入 2 9002 RDF870.. 清除过滤器提醒 3911 RDF870.. 内部传感器错误 RDF870.. EEPROM 错误...
  • Seite 61 进入参数模式 1. 按住图标 2. 通过 或 输入密码第一个数值 超过 5 秒 出厂: 00 00 PAS: 密码 3. 通过 或 输入密码第二个数值 4. 6 秒后 注意: 按设置图标退 出密码输入；若密 码输入错误，可重 复输入 : 登录成功 : 登录失败 A6V11439451_----_c...
  • Seite 62 5. 编辑参数 当前所选参数值 调低 调高 或 或 上一 下一 可用数值 可用数值 上一参数 当前所选参数 下一参数 6. 退出参数模式 注意: 可通过 HMI 和系统修 触摸设置图标退出 改密码。 A6V11439451_----_c...
  • Seite 63 工程模式参数 条目 功能说明 范围 出厂设置 MODA Modbus 地址设置 1…247 MODB Modbus 波特率设置 1: 9600 bps 2: 19200 bps 2: 19200 bps 3: 38400 bps MODF Modbus 数据帧格式 0: 1/8/E/1 0: 1/8/E/1 1: 1/8/O/1 2: 1/8/N/1 3: 1/8/N/2 1: 仅控制 PM2.5 1: 仅控制...
  • Seite 64 条目 功能说明 范围 出厂设置 6: VOC (模拟输入) mg/m³ (0…10 V) 7: 相对湿度 (模拟输入) % (0…10 V) 8: 告警输入 (数字输入) 9: 虚拟模拟输入 (0…10 V) (仅房间单元) 10: 虚拟数字输入 (仅房间单元) 数字输入的运行功能 0: 常开 / 开启 0: 常开 / 开启 DIL1 1: 常关 / 关闭 选择外部传感器...
  • Seite 65 条目 功能说明 范围 出厂设置 数字输入的运行功能 0: 常开 / 开启 0: 常开 / 开启 DIL2 1: 常关 / 关闭 PM2.5 传感器高范围 低范围的最高值…1000 PM2.5 传感器低范围 0…高范围的最低值 2000 CO2H 传感器高范围 低范围的最高值…2000 0…高范围的最低值 CO2L 传感器低范围 VOC 传感器高范围 UOCH 低范围的最高值…100 VOC 传感器低范围 0…高范围的最低值 UOCL HUMH 湿度传感器高范围 低范围的最高值…100 0…高范围的最低值...
  • Seite 66 条目 功能说明 范围 出厂设置 … 节能模式设定值 500 1500 1000 COES 0: 禁用 1: 启用 BUZZ 蜂鸣器功能 1: 启用 0: °C (摄氏度) 0: °C (摄氏度) UNIT 温度单位 1: °F (华氏度) 0: 解锁 0: 解锁 LOCK 按键锁定功能 1: 锁定 2: 仅设定值 3: 仅运行模式 4: 仅设定值和风机转速...
  • Seite 67 · 房间控制器: APP > DISP > SEN > FAN > OPSL > TC > UNIT > LOCK > BUZZ > CALT > APP RDF870MB 可用参数以及它们的选择顺序: · 房间控制器: MODA > MODB > MODF >APP > DISP > SEN > FAN > OPSL > TC > UNIT >...
  • Seite 68 软件设定值设置 条目 功能说明 范围 出厂设置 TCSP 0…9999 8760 过滤器计时设定 PM2.5 PM2.5 设定值 PM2.5 低设定值范围…PM2.5 高设定值范围 CO2 SP CO 1000 设定值 低设定值范围…CO 高设 定值范围 T SP 温度设定值 温度设定值低范围…温度设定 值高范围 T SP H 温度设定值高范围 低范围的最高值…200 (°C) T SP L 温度设定值低范围 -50…高范围的最低值(°C) VOC SP VOC 设定值 %: 0…100 0.6 mg/m³...
  • Seite 69 XPAS 5000…9999 9999 专家模式密码 房间控制器可用参数以及它们的选择顺序: EPAS > XPAS > PMP > PMI > PMDB > CO2P > CO2I > CODB > OPAF > FANT > FSET > SW > EPAS RDF870MB 房间单元可用参数以及它们的选择顺序: EPAS > XPAS > SW > EPAS A6V11439451_----_c...
  • Seite 70 1: 开启 控） 0: 关闭 0: 关闭 输出 3 (Q3) 外部 Modbus 控制器输出（主 1: 开启 控） 0: 关闭 0: 关闭 输出 4 (Q4) 外部 Modbus 控制器输出（主 1: 开启 控） 完整参数列表，参见下表中所列的文档。 参考 文件标题 文件编号 A6V11439454 数据表 http://siemens.com/bt/download 通过搜索文件编号，可从 下载上述 文件。 A6V11439451_----_c...
  • Seite 71 BLANK PAGE Leere Seite 空白页 A6V11439451_----_c...
  • Seite 72 RDF870… Ventilatore a 3/4 velocità e 3/4 Speed Fan and ECM Fan modulante Ventilador de velocidad 3/4 y 3/4 速风机和 ECM 风机 ventilador ECM 3/4-stufiger und ECM-Ventilator 3/4 Hızlı Fan ve ECM Fan 3/4-скоростной вентилятор и ECM Ventilateur 3/4 vitesses et 0-10 V вентилятор...
  • Seite 73 T, PM2.5, CO VOC, r.h.% A6V11439451_----_c...
  • Seite 74 RDF870… A6V11439451_----_c...
  • Seite 75 Issued by Siemens Switzerland Ltd Smart Infrastructure Global Headquarters Theilerstrasse 1a © Siemens Switzerland Ltd, 2019 CH-6300 Zug Technical specifications and availability subject Tel. +41 58 724 2424 to change without notice. www.siemens.com/buildingtechnologies A6V11439451_----_c...
  • Seite 76 RDF870… Touch Screen Room Controller / Room Unit Installation Guide 触摸屏房间控制器/房间单元安装手册 Raumregler mit Touchscreen / Raumgerät-Installationsanleitung Manuel d’installation du contrôleur de pièce / appareil d’ambiance à écran tactile Regolatore ambiente touch screen / Guida all’installazione del regolatore ambiente Guía de instalación de la pantalla táctil del controlador de ambiente/ Unidad de ambiente Dokunmatik Ekran Oda Kontrolörü...

Diese Anleitung auch für:

Rdf870kn
