4.19
Instalação da protecção de segurança sobre o rolo superior e/ou mecanismo de acciona-
1. Coloque o perfil de suporte nas consolas e
fixe-os na superfície de montagem acima
da consola.
Consultar fig. 4.20
2. Faça deslizar a manga sobre a caixa com a
placa de montagem e fixe-a às consolas
utilizando 2 X 2 parafusos M8 (apertados
manualmente).
3. Coloque a protecção de segurança no
perfil de suporte e, em seguida, decida se
PT
a caixa está no lugar certo (se necessário,
mova a caixa até a protecção de segurança
ficar adjacente).

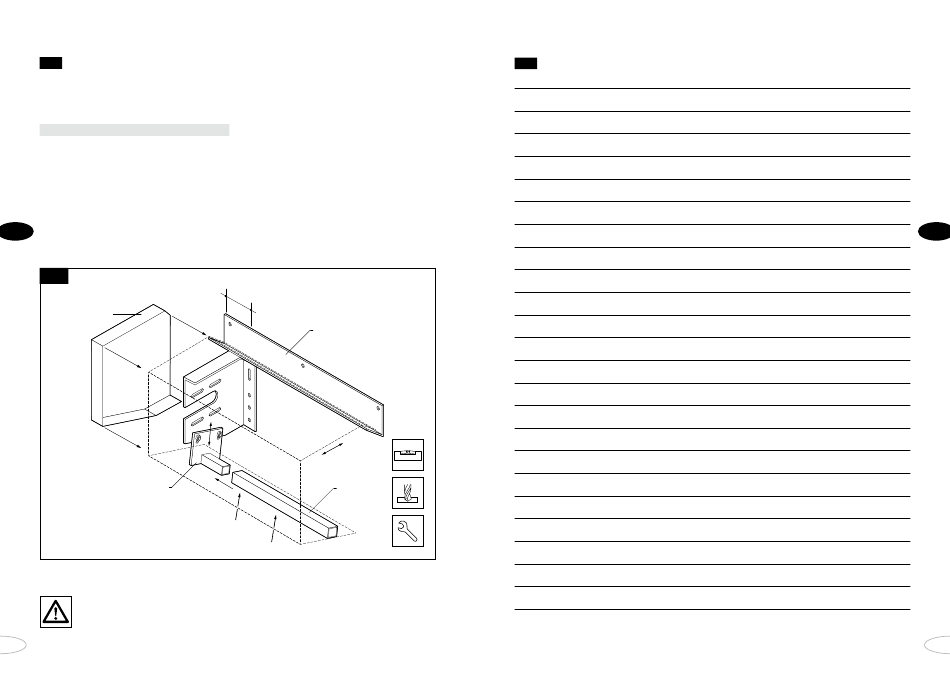

4.20
tampa da
extremidade
tubo com placa
de montagem
Assim, concluiu a parte mecânica da instalação. No que respeita à instalação do sistema
operacional, consulte o manual relevante. O sistema operacional pode ser fornecido com
uma chave magnética ou com um controlador de frequência. Certifique-se de que está a
utilizar o manual correcto.
104
4. Aperte os parafusos M8.
5.
Coloque a tampa sobre o mecanismo de
accionamento.
6. Deslize a tampa da extremidade para o
lado de accionamento da protecção de
segurança e fixe-a com os parafusos
de metal fornecidos.
7. Fixe a tampa ao tubo utilizando os pregos
de plástico fornecidos. Perfure a tampa e a
caixa e coloque os pregos nos orifícios
criados.
70
perfil de suporte
tubo
pregos
pregos
4.21 Notas
