4. Instalación
4.1
marca
1000
manguera de agua
ES
Asegúrese de que las marcas están alineadas.
4.3
abrazadera adhesiva
Coloque los soportes de pared contra los
marcos de las puertas.
4.5
80
4.2
marca marca
a a
Compruebe la altura del suelo a las marcas.
4.4
Fije las guías de pared con las abrazaderas
adhesivas.
4.6

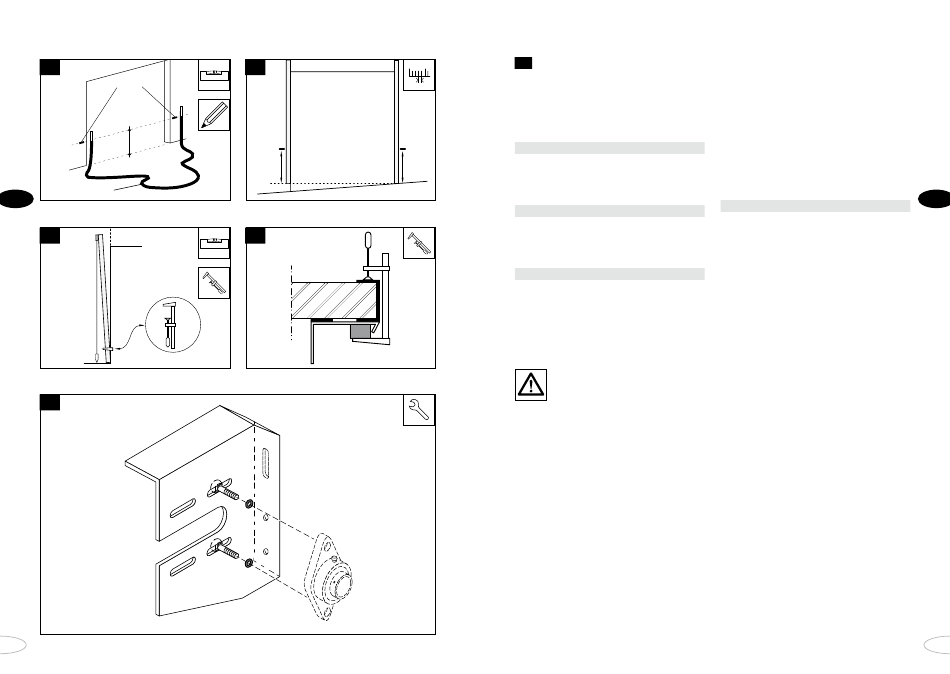

Instalación de las columnas
1. Marque la pared junto a los dos marcos de
las puertas a una altura de aproximada-
mente 1 metro, totalmente horizontal ent-
re sí. Para ello, debe utilizar una mangue-
ra de agua o un nivel.
Véase la fig. 4.1
2. Utilice estas dos marcas para comprobar
si el suelo de la zona de instalación está
horizontal.
Véase la fig. 4.2
3.
Coloque las guías de pared (los perfiles
con orificios ranurados) contra los marcos
usando abrazaderas adhesivas.
Véase la fig. 4.3 y 4.4
Asegúrese de que las guías de pared están
a la misma altura y en posición vertical. (Si
el tamaño entre las dos marcas y el suelo
no varían más de 15 mm, entonces las
guías de pared se pueden colocar en el
suelo).
Compruebe la medida interior (B)
entre las guías de pared. Ésta debe
ser la misma en cada nivel.
B = medida interior = anchura libre en el
formulario de pedido. Observación: ¡ésta
puede variar de la anchura libre real!
4. Use tornillos para fijar las guías de pared a
los marcos de las puertas.
5. Quite las abrazaderas adhesivas y com-
pruebe de nuevo la posición exacta de las
dos guías de pared.
6. Cierre los pernos de cabeza esférica para
sujetar los cojinetes de brida con juntas
tóricas en las placas de cierre.
Véase la fig. 4.5
7. Coloque las placas de cierre en el hueco
superior de las guías de pared y fíjelas a
los marcos de las puertas con un tornillo a
través del orificio ranurado superior de las
guías de pared.
8.
Compruebe que las dos placas de cierre
estén al mismo nivel entre sí.
9. Fije la placa de cierre a la pared con los
tornillos restantes.
