4.7
DE
Obere
Laufrolle
Flanschlager
Distanzstück

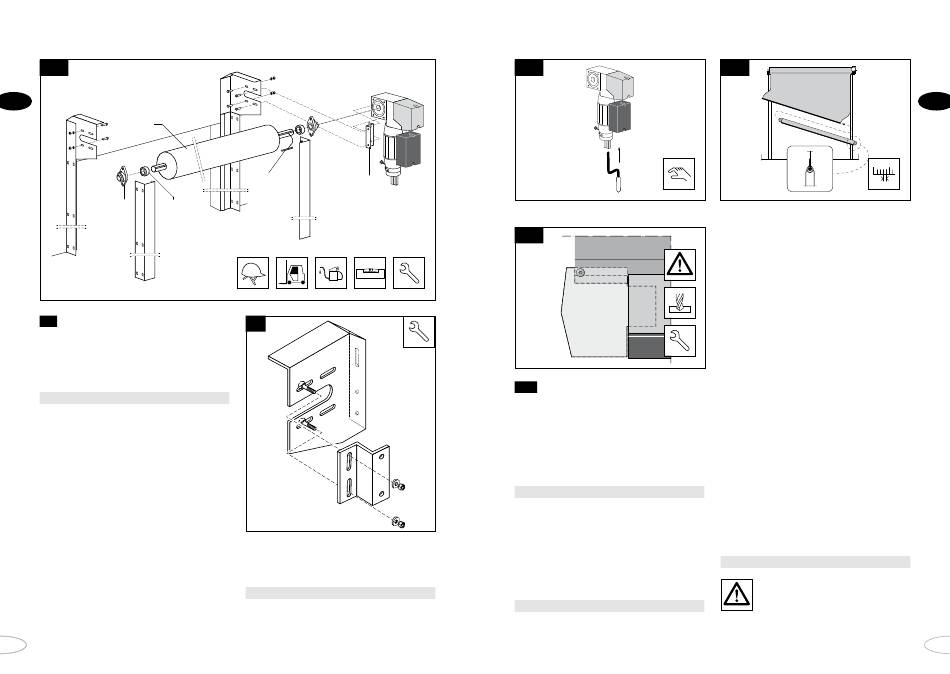

Installation der oberen Laufrolle und des
4.8
Antriebs
1.
Platzieren Sie das Distanzstück und das
Flanschlager an beiden Seiten der oberen
Laufrolle an der Welle.
Abb. 4.7
2.
Legen Sie die Passfeder in das Passfeder-
bett und schieben Sie den Antrieb auf die
Welle. Fügen Sie einen Tropfen Öl hinzu,
um das Schieben zu erleichtern.
3.
Bewegen Sie die obere Laufrolle mithilfe
eines Gabelstaplers nach oben und befes-
tigen Sie die Flanschlager mithilfe der vor-
her positionierten Wagenschrauben (siehe
Punkt 6 unter 4.6). Verwenden Sie Unter-
legscheiben und selbstsichernde Muttern.
Die O-Ringe können bleiben, wo sie sind.
4.
Prüfen Sie sorgfältig, ob die obere Lauf-
rolle bündig ist.
28
Passfeder
Antriebsträger
4.9
5.
Installieren Sie den Antriebsträger des
Antriebs mit Wagenschrauben, Unterleg-
scheiben und selbstsichernden Muttern an
der Endplatte.
Abb. 4.9
6.
Prüfen Sie, ob der Antrieb senkrecht hängt.
4.10
Legen Sie die Kurbel in den Antrieb.
4.12
4.13
Installieren des unteren Trägers
1.
Entfernen Sie die Verpackung von der
oberen Laufrolle.
2.
Stecken Sie die Kurbel in den Antrieb und
ziehen Sie das Torblatt von Hand vollstän-
dig nach unten.
Siehe Abb. 4.10
3.
Ziehen Sie das Torblatt von der Führung.
4.
Schieben Sie den unteren Träger über das
Halterprofil des Torblatts und teilen Sie
ihn, bis der seitliche Platz zwischen dem
unteren Träger und den Wandführungen
an beiden Seiten gleich ist.
Siehe Abb. 4.11
4.11
Schieben Sie den unteren Träger über das
Halterprofil.
Befestigen Sie das Torblatt und den
unteren Träger noch nicht!
5.
Öffnen und schließen Sie das Tor mindes-
tens 10 Mal von Hand, oder benutzen Sie
die Drucktasten (im Totmannbetrieb),
nachdem Sie die Stromversorgung ange-
schlossen haben.
6.
Prüfen Sie erneut, ob der untere Träger im
Verhältnis zur Wandführung richtig zent-
riert ist. Wenn dies der Fall ist, befestigen
Sie das Torblatt auf beiden Seiten des unte-
ren Trägers mit M6-Flanschkopfschrauben.
Siehe Abb. 4.12
Hinweis! Vergewissern Sie sich, dass
das Torblatt dicht ist und dass das
Torblatt auf beiden Seiten richtig
befestigt ist!
DE
29
