4.7
rouleau supérieur
FR
entretoise
palier de
bride

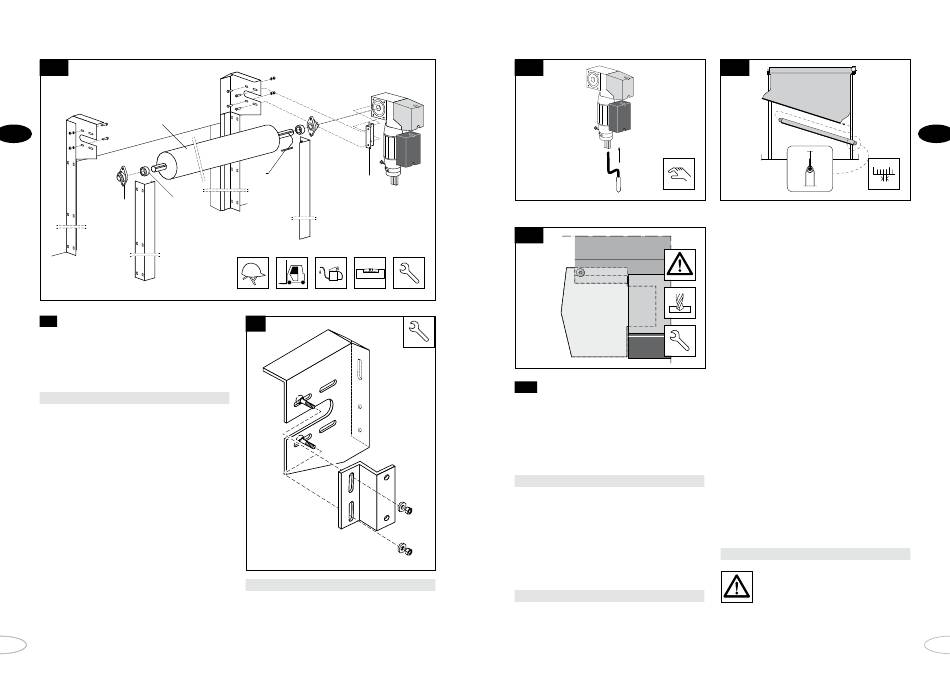

Installation du rouleau supérieur et du
4.8
moteur
1.
Placez l'entretoise et le palier de la bride
deux deux côtés du rouleau supérieur sur
l'arbre.
Voir fig. 4.7
2.
Placez la clé dans le logement et faites
coulisser le moteur sur l'arbre.. Ajoutez
une goutte d'huile pour faciliter le
glissement.
3.
Déplacez le rouleau supérieur vers le haut
en utilisant un chariot élévateur et fixez les
paliers de bride en utilisant les boulons de
transport précédemment positionnés
(voir point 6 au 4.6). Utilisez des rondelles
et des écrous autobloquants. Les joints
toriques d'étanchéité peuvent rester où ils
sont.
4.
Vérifiez minutieusement que le rouleau
supérieur est bien de niveau.
5.
Installez le support de moteur sur la
console avec les boulons de transport, ron-
delles et écrous autobloquants.
46
clé
support
moteur
4.9
Voir fig. 4.9
6.
Assurez-vous que le moteur est accroché
verticalement.
4.10
Placez la manivelle dans le moteur.
4.12
4.13
Installation de la poutre inférieure
1.
D é p o s e z l ' e m b a l l a g e d u ro u le a u
supérieur.
2.
Insérez la manivelle dans le moteur et
déposez complètement le tablier de porte.
Voir fig. 4.10
3.
Déposez le tablier de porte du guide.
4.
Faites coulisser la poutre inférieure par-
dessus le profil du support du tablier de
porte et divisez-le jusqu'à ce que l'espace
entre la poutre inférieure et les guides
muraux soit identique des deux côtés.
Voir fig. 4.11
Ne serrez pas encore le tablier de la porte
et la poutre inférieure !
4.11
Faites coulisser la poutre inférieure par-dessus
le profil de support.
5.
Ouvrez et fermez manuellement la porte
au moins 10 fois, ou utilisez le bouton-
poussoir (en mode homme mort) après
l'avoir branché sur l'alimentation élec-
trique.
6.
Vérifiez une fois encore que la poutre infé-
rieure est correctement centrée par rap-
port aux guides muraux. Si c'est le cas,
fixez le tablier de la porte des deux côtés
de la poutre inférieure avec des vis à tête
bridée M6.
Voir fig. 4.12
Attention ! Assurez-vous que le
tablier de porte est bien tendu et
correctement fixé des deux côtés !
FR
47
