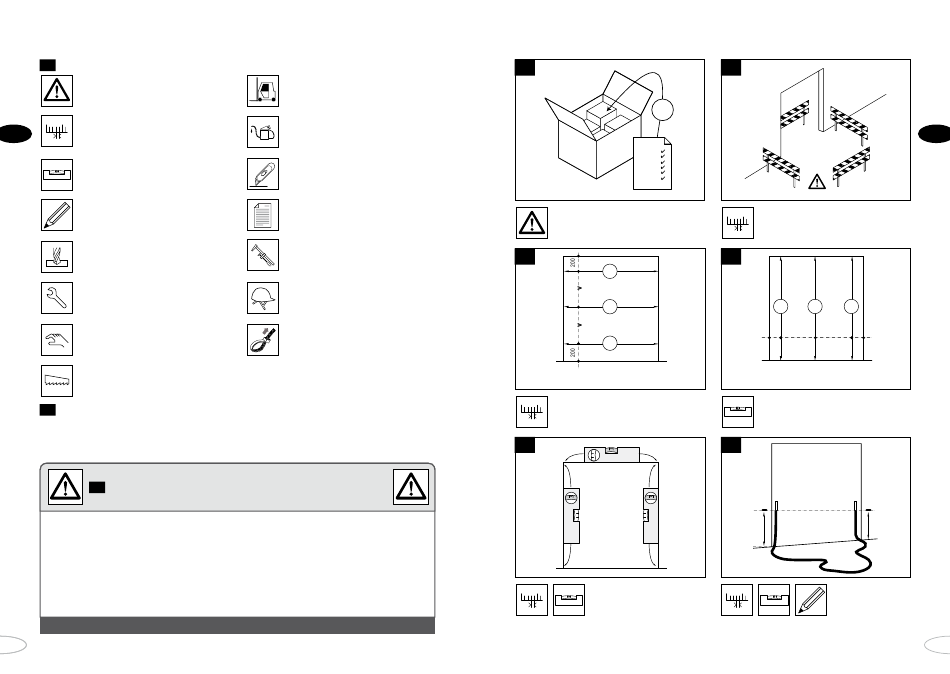

2. Préparation
Symboles
2.1
Note !
FR
Mesure
Nivèlement
Mesure
Perçage
Serrage
Fonctionnement manuel
Raccourcissement
2.2
Remarques préliminaires
•
Ne traînez pas le rouleau supérieur sur le sol.
•
Pendant l'installation, placez le rouleau supérieur sur une surface propre.
•
Ne marchez pas sur le tissu (tablier de la porte) !
•
Les instructions suivantes s'appliquent aux portes NovoSpeed Economic.
La NovoSpeed Economic est composée
2.3
des éléments principaux suivants :
•
Un rouleau supérieur consistant en un rouleau de porte entouré d'un panneau de porte
en plastique (tissu).
•
Deux montants soutenant le rouleau supérieur et guidant le tablier de la porte.
•
Une armoire avec le boîtier de commande.
•
Un coffret avec d'autres petites pièces.
•
Vous devez soigneusement trier tous les composants lorsque vous installez des portes
multiples.
Signalez immédiatement à Novoferm Netherlands BV tout dommage dû au transport.
•
+ NOTE ! +++ NOTE ! +++ NOTE ! +++ NOTE ! +++ NOTE ! +++ NOTE ! +++ NOTE ! +++ NOTE ! +
40
Chariot élévateur
Lubrification
Découpage
Lecture
Clips
Casque
Collier de serrage
, etc. Séquence d'installation
➀➁➂
2.4
?
BOX
1 ### ###
2 ##### #
3 #### ##
4 ### ###
5 #### ##
6 ### ###
Assurez-vous que les pièces correc-
tes ont été fournies. Si vous devez
installer plusieurs portes, veillez à
tout trier avec précaution.
2.6
B1
B2
B3
B1 = B2 = B3?
Vérifiez la largeur de l'ouverture
standard.
2.8
OK?
Assurez-vous que le linteau
et les cadres sont droits et
de niveau.
2.5
Assurez-vous que la zone de travail
est correctement délimitée.
2.7
H1
H2
H3
200
200
v
v
H1 = H2 = H3?
Vérifiez la hauteur de l'ouverture
standard.
2.9
HL = HR?
HR
HL
Assurez-vous que
le sol est lisse et
de niveau dans la
zone de la porte.
FR
41
