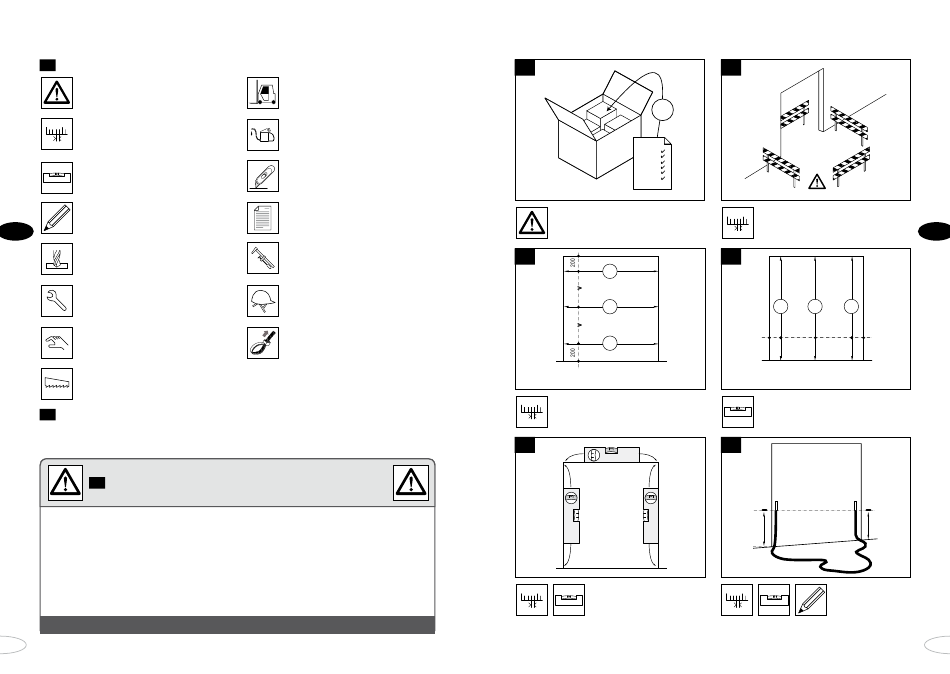

Novoferm NovoSpeed Economic Montageanleitung Seite 49

2. Preparação
Símbolos
2.1
Atenção!
Medição
Nivelamento
Medição do exterior
PT
Perfuração
Aperto
Operação manual
Encurtamento
Observações preliminares:
2.2
• Não arraste o rolo superior no piso
• Durante a instalação, coloque o rolo
superior numa superfície limpa
A NovoSpeed Economic é constituída
2.3
pelas seguintes secções principais:
• Um rolo superior que consiste num rolo de porta rodeado por um painel de porta em
plástico (painel).
• Duas colunas de suporte do rolo superior e orientação do painel da porta.
• Um armário com a caixa de controlo.
• Uma caixa com mais peças pequenas.
• Ao instalar várias portas certifique-se de que organiza cuidadosamente todos
os componentes!
• Comunique quaisquer danos de transporte imediatamente à Novoferm Netherlands BV.
+++ ATENçãO! +++ ATENçãO! +++ ATENçãO! +++ ATENçãO! +++ ATENçãO! +++ ATENçãO! +++
94
Empilhadora
Lubrificação
Corte
Leitura
Clipes
Capacete de segurança
Ty-Rap
, etc. Sequência de instalação
➀➁➂
• Não pise o painel (painel da porta)!
• As seguintes instruções são aplicáveis
a portas NovoSpeed Economic padrão
2.4
?
BOX
1 ### ###
2 ##### #
3 #### ##
4 ### ###
5 #### ##
6 ### ###
Certifique-se de que foram forneci-
das as peças correctas. Ao instalar
várias portas certifique-se de que
organiza tudo atentamente.
2.6
B1
B2
B3
B1 = B2 = B3?
Verifique a amplitude da abertura
padrão.
2.8
OK?
Verifique se a verga e as
estruturas estão rectas e
niveladas.
2.5
Certifique-se de que a área de tra-
balho é adequadamente vedada.
2.7
H1 H2 H3
200 200
v v
H1 = H2 = H3?
Verifique a altura da abertura
padrão.
2.9
HL = HR?
HR
HL
Verifique se o piso
ao alcance da por-
ta se encontra
desobstruído e
nivelado.
PT
95
