4.7
rolo superior
rolamento espaçador
de flange
PT

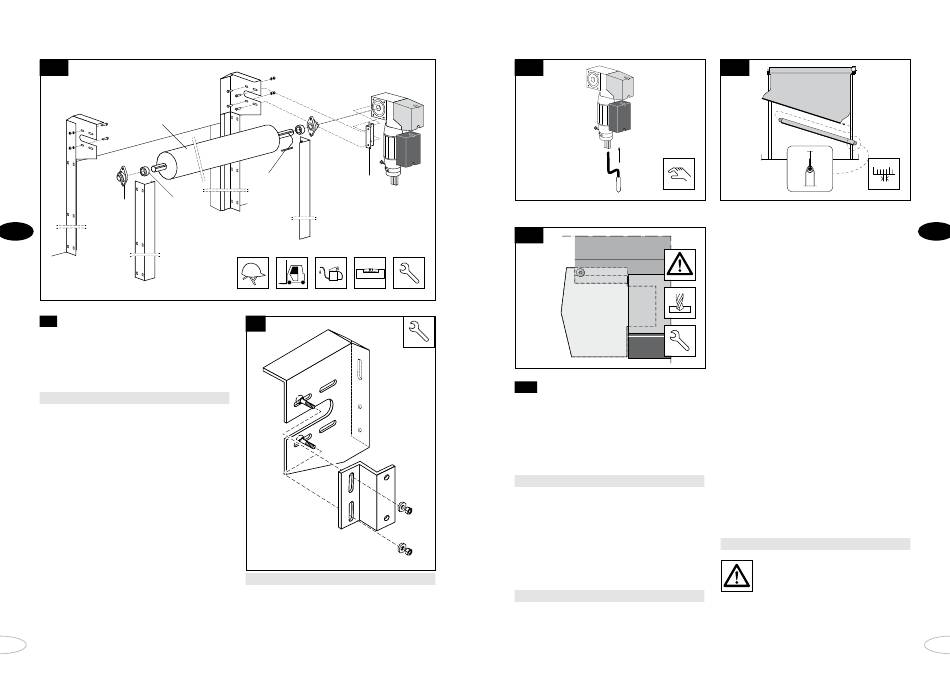

Instalação do rolo superior e do meca-
4.8
nismo de accionamento
1. Coloque o espaçador e o rolamento de
flange em ambos os lados do rolo superior
no eixo.
Consultar fig. 4.7
2. Coloque a chave na base da chave e faça
deslizar o mecanismo de accionamento
para o eixo. Adicione uma gota de
óleo para facilitar a acção de deslizar.
3. Mova o rolo superior para cima utilizando
uma empilhadora e fixe os rolamentos de
flange utilizando os parafusos franceses
anteriormente posicionados (consultar
ponto 6 em 4.6). Utilize as arruelas e as
porcas de auto-fixação. Os anéis de
vedação podem ficar onde estão.
4. Verifique cuidadosamente se o rolo supe-
rior se encontra nivelado .
5. Instale o suporte do mecanismo de accio-
namento na consola com parafusos fran-
ceses, arruelas e porcas de auto-fixação.
100
chave
suporte do
mecanismo de
accionamento
4.9
Consultar fig. 4.9
6. Verifique se o mecanismo de accionamen-
to está pendurado na posição vertical.
4.10
Coloque a manivela no mecanismo de
accionamento
4.12
4.13 Instalar o feixe inferior
1. Remova a embalagem do rolo superior.
2.
Insira a manivela no mecanismo de accio-
namento e puxe completamente para baixo
o painel da porta de modo manual.
Consultar fig. 4.10
3. Puxe o painel da porta a partir da guia.
4. Faça deslizar o feixe inferior sobre o perfil
de suporte do painel da porta e dividida até
que o espaço lateral entre o feixe inferior e
as guias da parede seja o mesmo em
ambos os lados.
Consultar fig. 4.11
Não aperte ainda o painel da porta nem o
feixe inferior!
4.11
Faça deslizar o feixe inferior sobre o perfil de
suporte.
5. Abra e feche a porta manualmente, pelo
menos, 10 vezes, ou use os botões (no mo-
do de controlo persistente) após ter ligado
a fonte de alimentação.
6. Verifique novamente se o feixe inferior se
encontra numa posição central em relação
à guia da parede Se necessário, fixe o pai-
nel da porta em ambos os lados do feixe
inferior com parafusos de cabeça
flangeada M8.
Consultar fig. 4.12
Atenção! Certifique-se de que o pai-
nel da porta está apertado e fixado
correctamente em ambos os lados!
PT
