Instalação - Novoferm NovoSpeed Economic Montageanleitung

4. Instalação
4.1
marca
1000
Mangueira de água
Certifique-se de que as marcas estão alinhadas.
PT
4.3
grampo de fixação
Coloque os suportes da parede contra as
estruturas da porta.
4.5
98
4.2
marca marca
a a
Verifique a altura entre o piso e as marcas.
4.4
Fixe as guias da parede utilizando os grampos
de fixação.
4.6

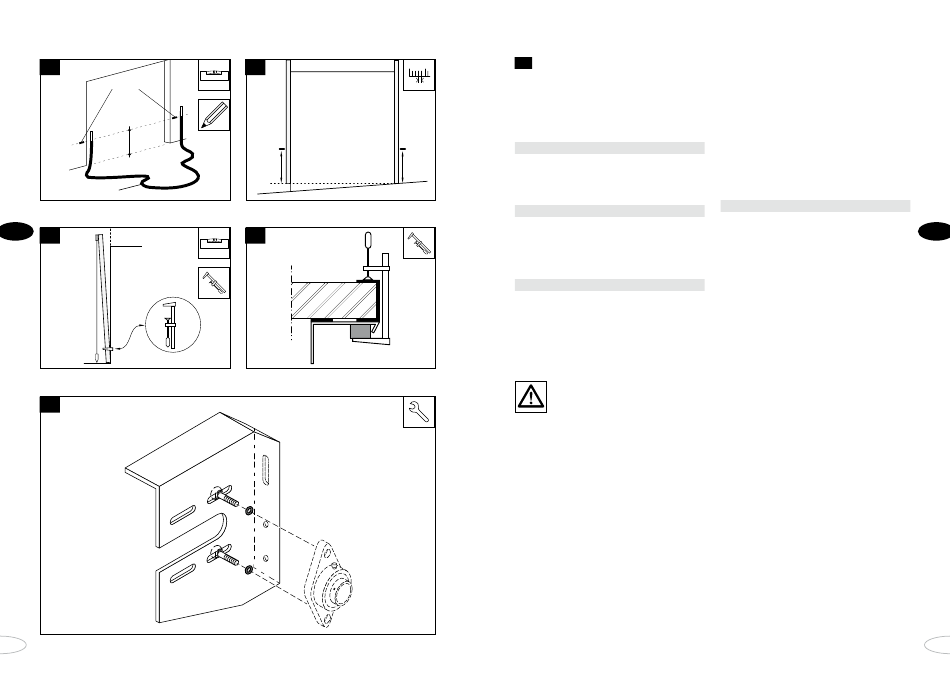

Instalação das colunas
1. Efectue uma marca na parede ao lado de
ambas as estruturas da porta a cerca de 1
metro de altura, totalmente horizontal em
relação uma à outra. Para tal, utilize uma
mangueira de água ou um nível.
Consultar fig. 4.1
2. Baseie-se nessas duas marcas para verifi-
car se o piso da área de instalação está
nivelado.
Consultar fig. 4.2
3.
Posicione as guias da parede (os perfis
com orifícios ranhurados) contra as
estruturas utilizando grampos de fixação.
Consultar figs. 4.3 e 4.4
Certifique-se de que as guias da parede
estão à mesma altura e na vertical. (Se os
tamanhos entre as duas marcas e o piso
não variar mais do que 15 mm,
as guias da parede podem ser posicionada
no piso).
Verifique as medidas interiores (B)
entre as guias da parede. Estas
devem ser as mesmas em cada nível.
B = medidas interiores = largura livre no
formulário de encomenda. Atenção: pode
variar da largura livre real!
4. Use parafusos para fixar as guias da pare-
de às estruturas da porta.
5. Retire os grampos de fixação e verifique
novamente a posição exacta das duas
guias da parede.
6. Fixe os parafusos franceses para a fixação
dos rolamentos de flange com anéis de
vedação nas consolas.
Consultar fig. 4.5
7. Posicione as consolas no encaixe superior
das guias da parede e fixe-as nas estrutu-
ras da porta com um parafuso através do
orifício ranhurado superior das guias da
parede.
8.
Verifique se ambas as consolas estão nive-
ladas em relação uma à outra.
9. Fixe a consola à parede com os parafusos
restantes.
PT
99
