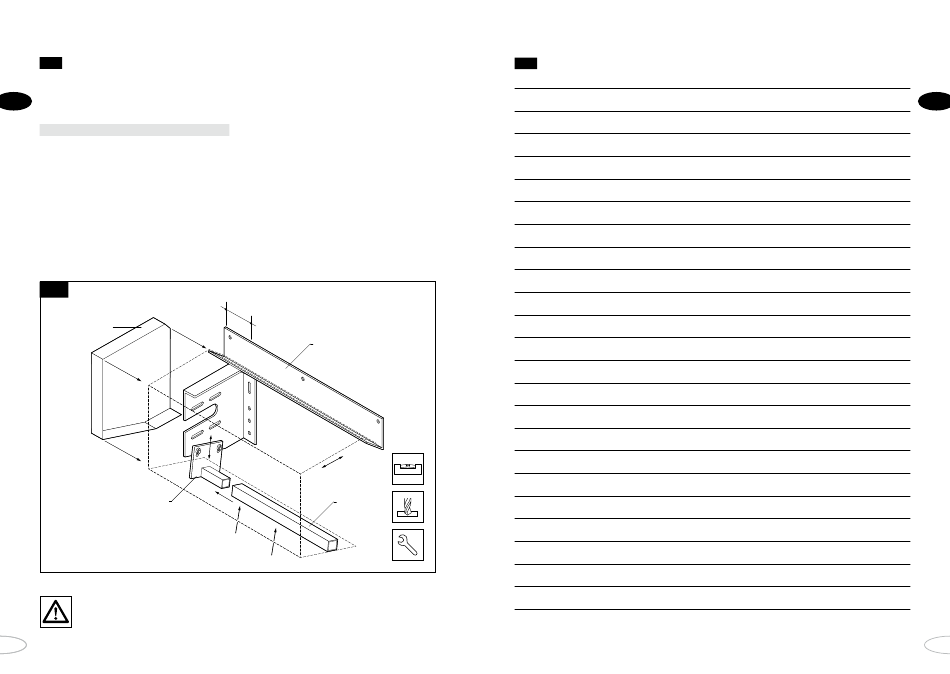

Installation der Schutzvorrichtung über der oberen Laufrolle und/oder dem Antrieb
1.
Platzieren Sie das Halterprofil an den
DE
Endplatten und befestigen Sie sie an den
Montageflächen über der Endplatte.
Siehe Abb. 4.20
2.
Schieben Sie die Hülse über den Kasten
mit der Montageplatte und befestigen Sie
sie an mit2 X 2 M8-Schrauben an den
Endplatten (handfest)..
3.
Platzieren Sie die Sicherheitsvorrichtung
über dem Halterprofil und entscheiden Sie
dann, ob der Kasten der richtige Ort ist
(bewegen Sie den Kasten, falls nötig, bis
die Sicherheitsvorrichtung anliegt).
4.20
Endkappe
Hülse mit Montageplatte
Damit ist der mechanische Teil der Installation beendet. Informationen zur Installation des
Betriebssystems finden Sie im relevanten Handbuch. Das Betriebssystem kann mit einem
magnetischen Schalter oder mit einer Frequenzsteuerung geliefert werden. Bitte vergewis-
sern Sie sich, dass Sie das richtige Handbuch benutzen.
32
4.
Ziehen Sie die M8-Schrauben fest.
5.
Legen Sie die Abdeckung auf den Antrieb.
6.
Schieben Sie die Endkappe zur angetriebe-
nen Seite in der Sicherheitsvorrichtung
und befestigen Sie die mit den mitgeliefer-
ten Blechschrauben.
7.
Befestigen Sie die Abdeckung mithilfe der
mitgelieferten Kunststoffnägel an der Hül-
se. Bohren Sie Löcher durch die Abde-
ckung und den Kasten und stecken Sie die
Nägel hinein.
70
Halterprofil
Hülse
Nägel
Nägel
