4. Installation
4.1
repère
FR
1000
tuyau d'arrosage
Assurez-vous que les repères sont alignés.
4.3
Serre-joint
Placez les consoles murales contre les cadres
de la porte.
4.5
44
4.2
repère
repère
a
a
Vérifiez la hauteur entre les repères et le sol.
4.4
Fixez les guides muraux avec des serre-joints.
4.6

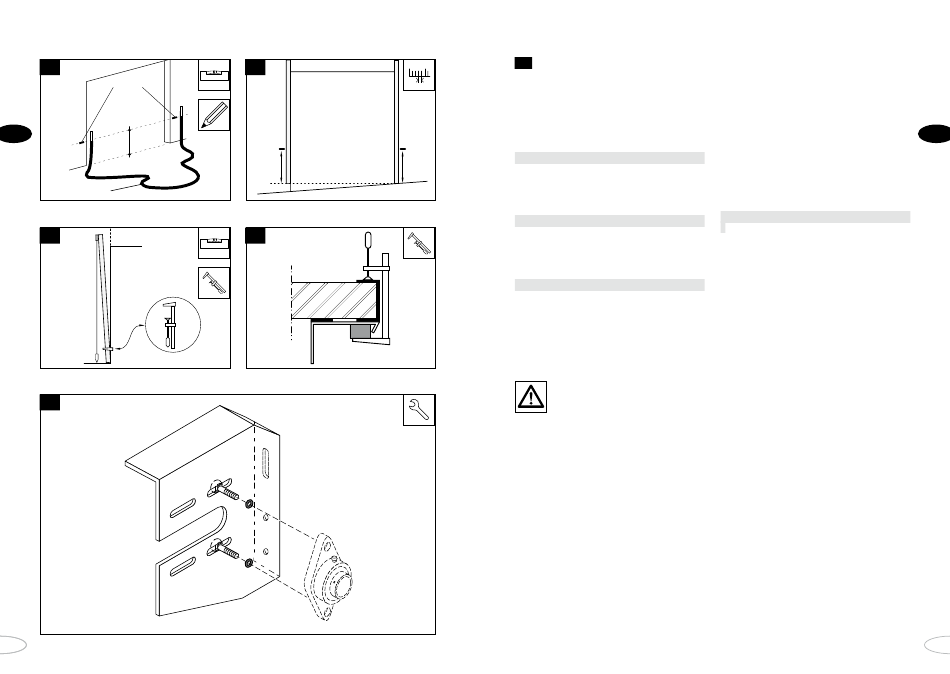

Installation des montants
1.
Faites un repère sur le mur près des deux
cadres de la porte à une hauteur d'environ
1 m. Les deux repères doivent être parfai-
tement horizontaux l'un par rapport à
l'autre. Utilisez pour cela un tuyau
d'arrosage ou un niveau à bulle.
Voir fig. 4.1
2.
Utilisez ces deux repères pour vous
assurer que le sol dans la zone
d'installation est de niveau.
Voir fig. 4.2
3.
Positionnez les guides muraux (profils
avec trous oblongs) contre le cadre en
utilisant les serre-joints.
Voir fig. 4.3 et 4.4
Assurez-vous que les guides muraux sont
à la même hauteur et sont verticaux. (Si les
dimensions entre les deux repères et le sol
ne varient pas de plus de 15 mm, vous pou-
vez positionner les guides muraux sur le
sol).
Vérifiez la cote intérieure (B) entre
les guides muraux. Elle doit être
identique à chaque niveau.
B = cote intérieure = largeur libre sur le
formulaire de commande. Remarque :
cette dernière peut être différente de la
largeur libre réelle !
4.
Utilisez des boulons pour fixer les guides
muraux sur les cadres de la porte.
5.
Retirez les serre-joints et vérifiez à nou-
veau la position précise des deux guides
muraux.
6.
Serrez les boulons de transport utilisez
pour fixer les paliers de bride avec les
joints toriques d'étanchéité sur les
consoles.
Voir fig. 4.5
7.
Positionnez les consoles dans la cavité
supérieure des guides muraux et fixez-les
aux cadres de la porte en insérant un bou-
lon dans le trou oblong supérieur des
guides muraux.
8.
Assurez-vous que les deux consoles sont
de niveau l'une par rapport à l'autre.
9.
Fixez la console au mur avec les boulons
restant.
FR
45
