EM-PMI375
Installation
©
Danfoss | Juli 2021
Anweisungen zur Montage der Kabelverschraubungen sind außerdem im Kabelverschraubungskatalog
von PFLITSCH auf
http://www.pflitsch.de
Verwenden Sie den richtigen Kabelverschraubungstyp für die verschiedenen Kabeldurchmesser. Diese
sind der nachfolgenden Tabelle zu entnehmen.
Alternative Kabelverschraubungen
Kabelverschraubung
Pflitsch blueglobe mstri225
Anzugsmomente für Blueglobe-Kabelverschraubungen
Metrisches Gewinde
M10x1,0
M12x1,5
M16x1,5
M20x1,5
M25x1,5
M32x1,5
M40x1,5
M50x1,5
M63x1,5
M75x1,5
M85x2,0

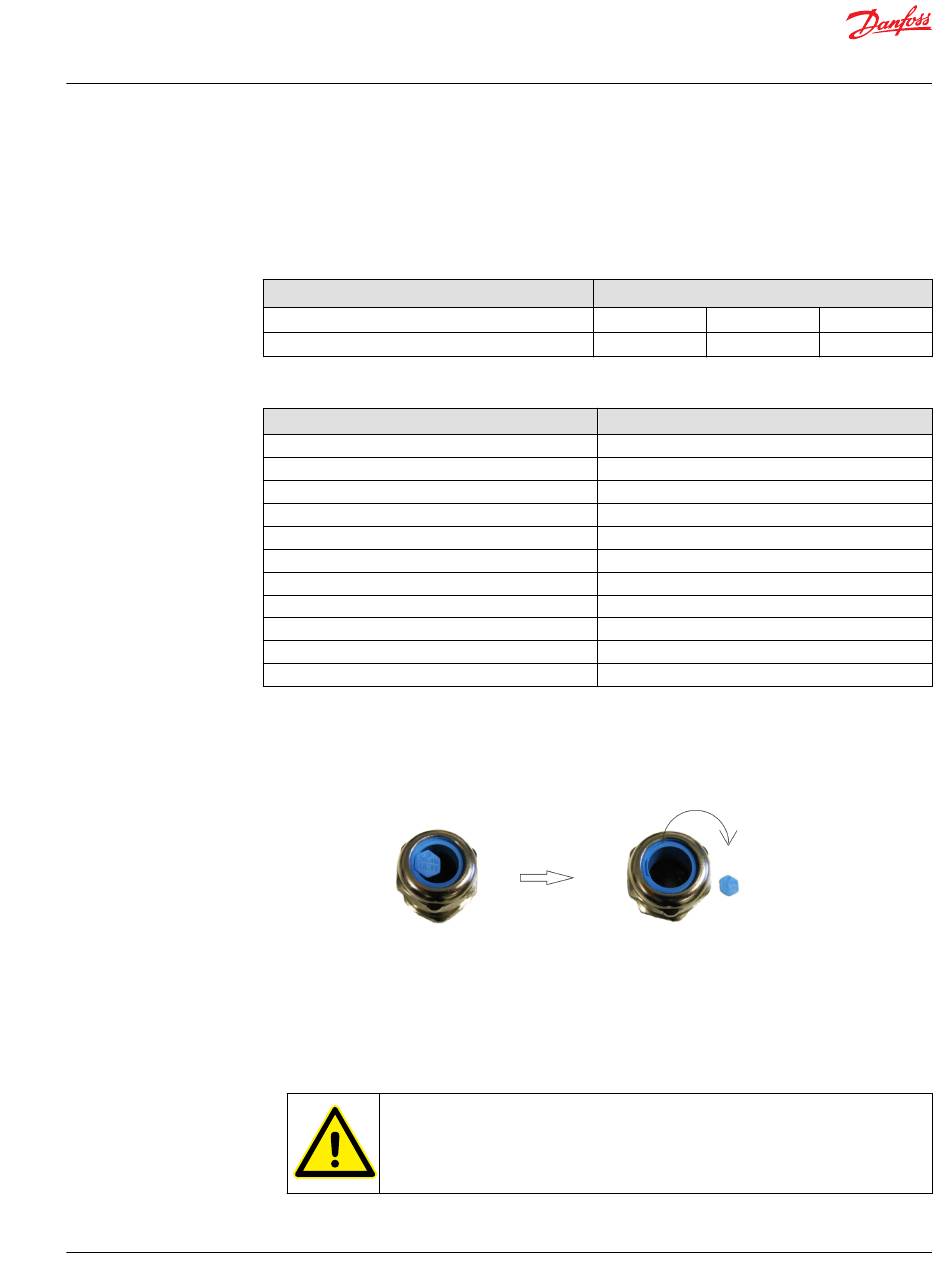

1. Entfernen Sie das kleine hexagonale Stück vom blueglobe-Dichteinsatz, wie in der nachfolgenden
Abbildung dargestellt.
blueglobe-Dichtung
2. Schneiden Sie den Kabelschirm in Abstand A vom Ende des Kabels ab, siehe nachfolgende
Abbildung. Ziehen Sie den abgeschnittenen Teil der Schirms (Länge B beträgt 10 bis 15 mm) teilweise
vom Kabel ab, wie in der Abbildung dargestellt. Der Abstand A hängt von der Länge des
verwendeten Kabelschuhs ab. Messen Sie mit dem verwendeten Kabelschuh, und schneiden Sie auf
die geeignete Länge.
Zwei Schichten Kupferband so am Kabel anbringen, dass der Abstand B abgedeckt ist.
3M
™
-Kupferfolienband 1181 oder Ähnliches verwenden.
zu finden.
Kabeldurchmesser
2
35 mm
x
Nenndrehmoment
3,0 Nm
5,0 Nm
8,0 Nm
10,0 Nm
15,0 Nm
15,0 Nm
20,0 Nm
30,0 Nm
35,0 Nm
80,0 Nm
100,0 Nm
2
2
50 mm
70 mm
x
x
