Installation
40 |
©
Danfoss | Juli 2021
5. Bringen Sie die Montageschrauben an. Für Stahlgehäuse beträgt die minimale Schraubenlänge 35 mm
und für Aluminiumgehäuse 40 mm (40 mm bzw. 45 mm für EM-PMI375-T800).
6. Der Flansch an der Nicht-Antriebsseite der elektrischen Maschine (SAE-4-Schwungradgehäuse) kann
für Zusatzkomponenten oder zur Unterstützung verwendet werden.
Für Schrauben an der Antriebsseite beträgt das Anzugsmoment 40 Nm und für Schrauben an
der Nicht-Antriebsseite 30 Nm.

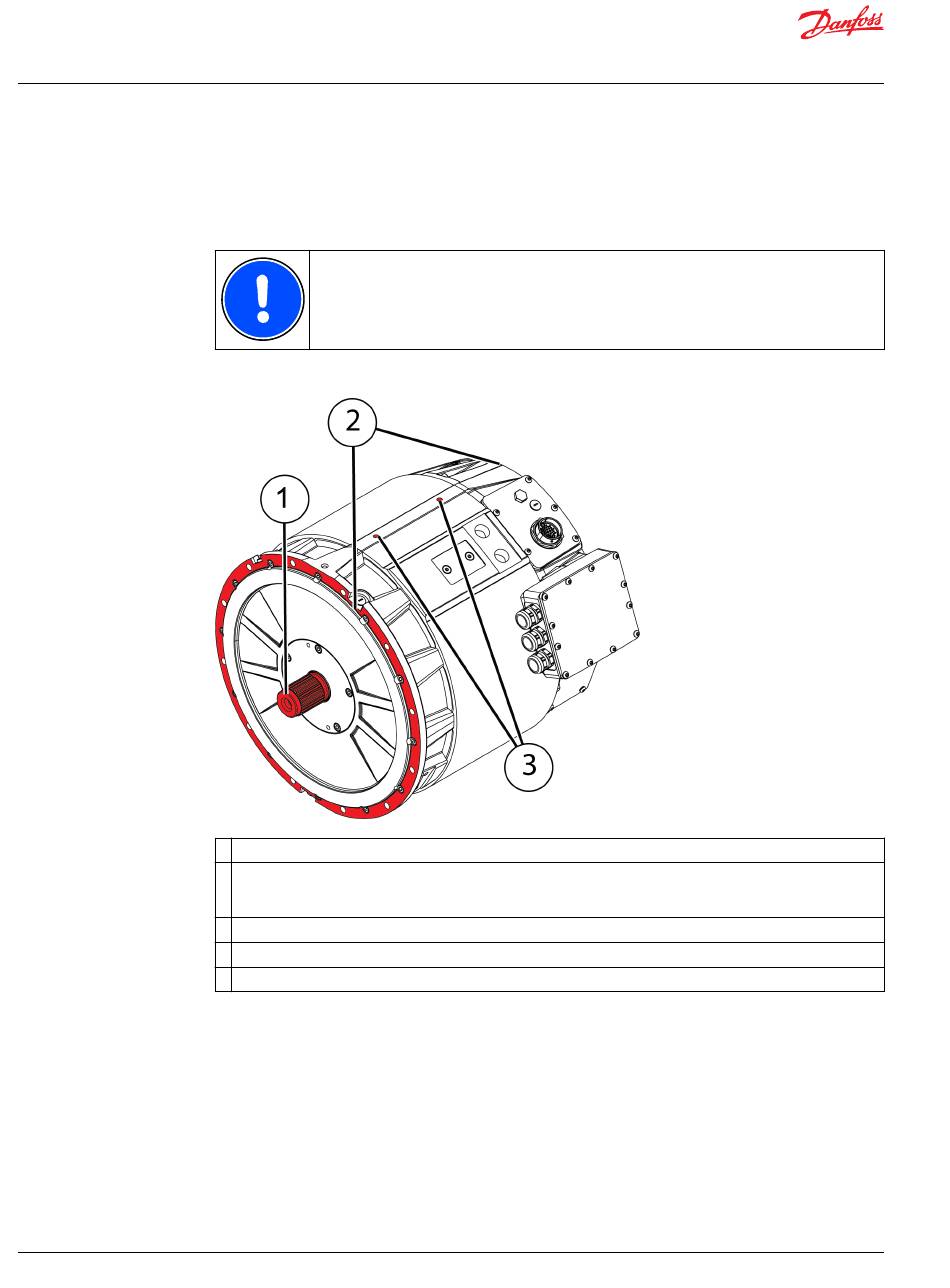

Mechanische Montageverbindungen der elektrischen Maschine (horizontale Montage)
1 Welle der elektrischen Maschine; Verzahnungsstruktur der Welle DIN5480W50x2x24x8f.
2 Antriebsseitiger Flansch (SAE3) und Schraubenbohrungen für die Montage der elektrischen Maschine.
Flansch an der Nicht-Antriebsseite der Maschine (SAE-4-Schwungradgehäuse) mit Bohrungen 12x30°xM10x1,5.
Die Tiefe des Gewindes beträgt 19 mm. Das Schraubengewinde muss mindestens 15 mm eingeschraubt sein.
3 Bohrungen für Hebeösen.
Montageschrauben (12 Stk. DIN912 M10). Nicht im Lieferumfang enthalten.
Welle (Stecker) an der Nicht-Antriebsseite der elektrischen Maschine mit Option NE2 ist DIN5480W50x2x24x8f.
Vertikale Montage
Für die vertikale Montage führen Sie die Schritte aus dem vorangehenden Kapitel Horizontale Montage
aus.
