Benutzerhandbuch
EM-PMI375
Installation
©
Danfoss | Juli 2021

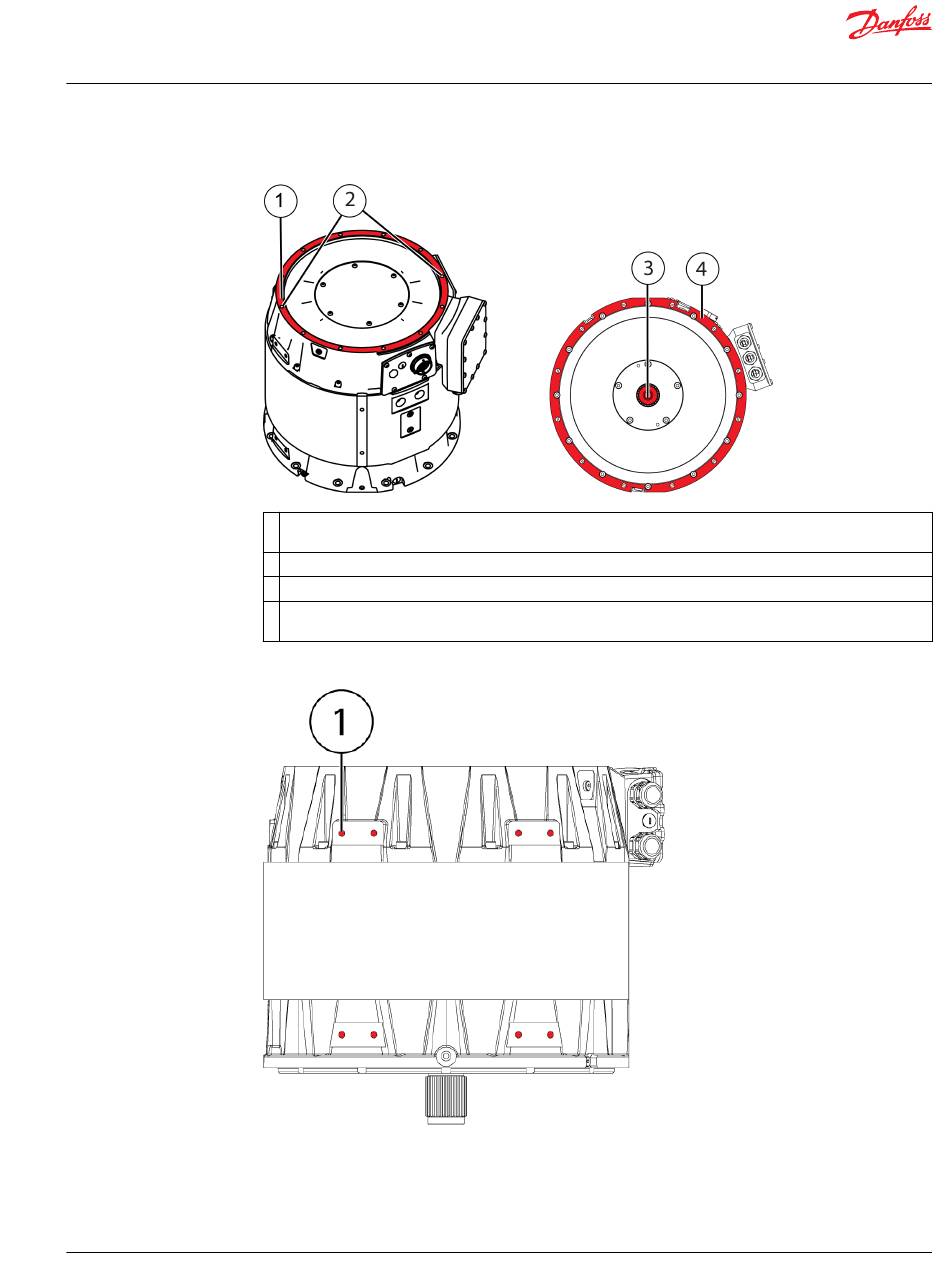

Mechanische Montageverbindungen der elektrischen Maschine (vertikale Montage)
1 Flansch an der Nicht-Antriebsseite der Maschine (SAE-4-Schwungradgehäuse) mit Bohrungen 12x30°xM10x1,5.
Die Tiefe des Gewindes beträgt 19 mm. Das Schraubengewinde muss mindestens 16 mm eingeschraubt sein.
2 Bohrungen für Hebeösen, Nicht-Antriebsseite.
3 Welle der elektrischen Maschine; Verzahnungsstruktur der Welle (DIN5480W50x2x24x8f)
4 Antriebsseitiger Flansch (SAE3). Verwenden Sie Montageschrauben (12 Stück DIN912 M10, nicht im Lieferumfang
enthalten).
Zusätzliche Befestigungspunkte (1), insgesamt 12 Stück
BC265856307805de-000201 | 41
