Benutzerhandbuch
EM-PMI375
Installation
©
Danfoss | Juli 2021

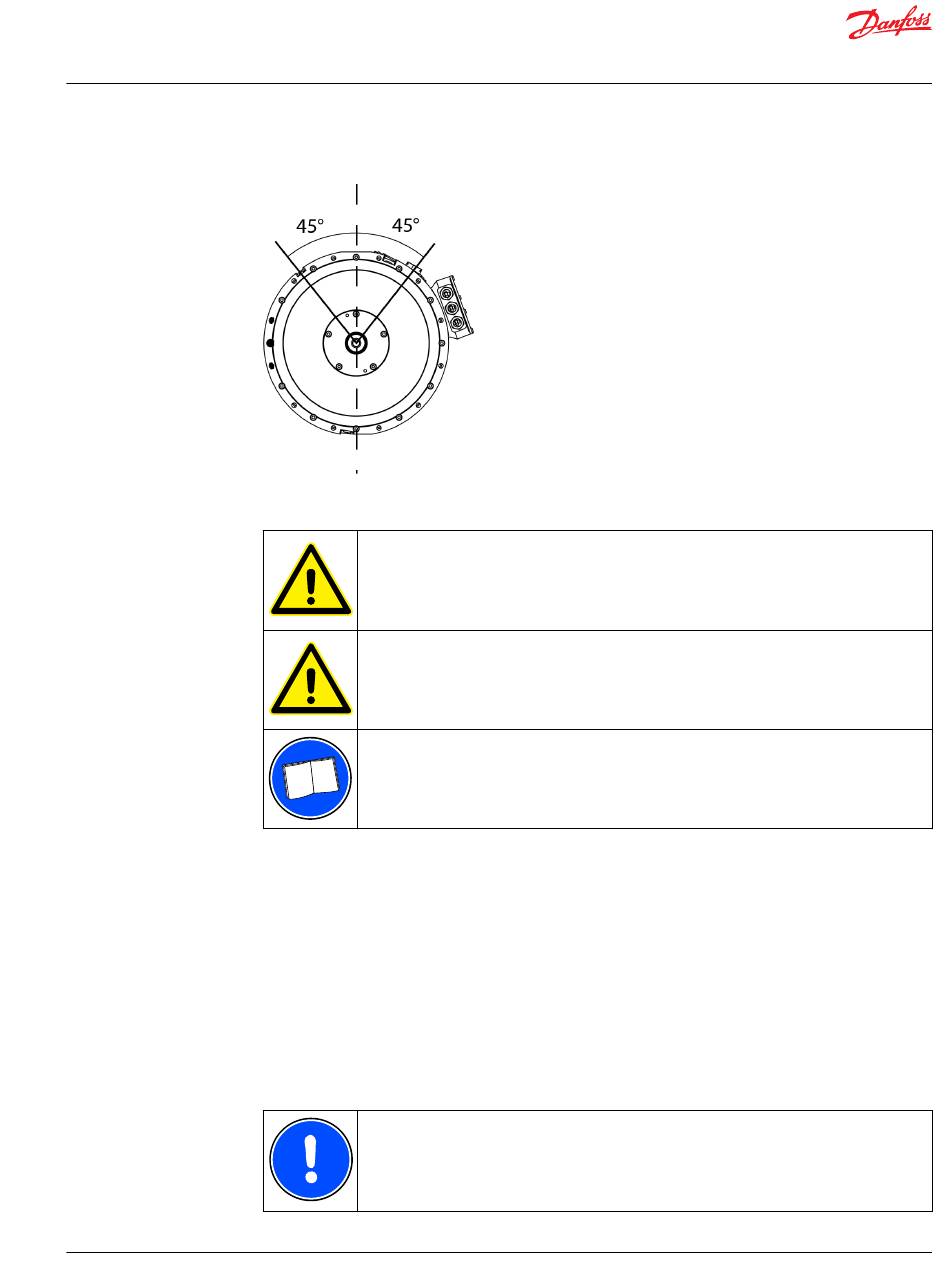

Zulässige horizontale Montagepositionen, Vorderansicht
Montage der elektrischen Maschine
Die für die Welle berechneten maximalen Axial- und Radialkräfte sind keinesfalls zu
überschreiten.
Weitere Informationen hierzu sind im Dokument 000454 Zulässige Lagerlasten für EM-PMI-
Maschinen
zu finden. Kontaktieren Sie Danfoss, um das Dokument zu erhalten.
Die elektrische Maschine darf nicht an der Nicht-Antriebsseite montiert werden.
Informationen zu den korrekten Montagepositionen der elektrischen Maschine sind dem
Kapitel
Zulässige Montagepositionen
Montieren Sie die elektrische Maschine auf einer geeigneten Tragkonstruktion, wie im Kapitel
Anforderungen an die Tragkonstruktion
Horizontale Montage
1. Heben Sie die elektrische Maschine in die korrekte Montageposition. Nähere Informationen siehe
Kapitel Anheben.
2. Die elektrische Maschine wird von ihrem antriebsseitigen Flansch (SAE-3-Getriebegehäuseflansch) aus
montiert. Ein SAE-3-Schwungradgehäuse ist als Gegenflansch erforderlich.
3. Fluchten Sie die elektrische Maschine mit dem anliegenden Gehäuse. Siehe Kapitel
und
-last.
4. Verbinden Sie die Welle der elektrischen Maschine, achten Sie darauf, dass die Zähne vollständig
eingreifen. Schmieren Sie die Verzahnung.
Als Schmiermittel für die Verzahnung empfiehlt sich ein 50/50-Gemisch aus einem
Hochtemperatur-Schmierfett und einem Molybdändisulfid-Pulver. Die anfängliche und in
regelmäßigen Abständen wiederholte Anwendung trägt dazu bei, Passungrost und
vorzeitigem Verschleiß vorzubeugen. Dieses Schmiermittel ist nicht in Öl löslich und ist
entsprechend zu verwenden. Weitere zu empfehlende Produkte sind Molycote, Metaflux,
Never Seeze, Optimol o. ä.
zu entnehmen.
erläutert.
Wellenausrichtung
BC265856307805de-000201 | 39
