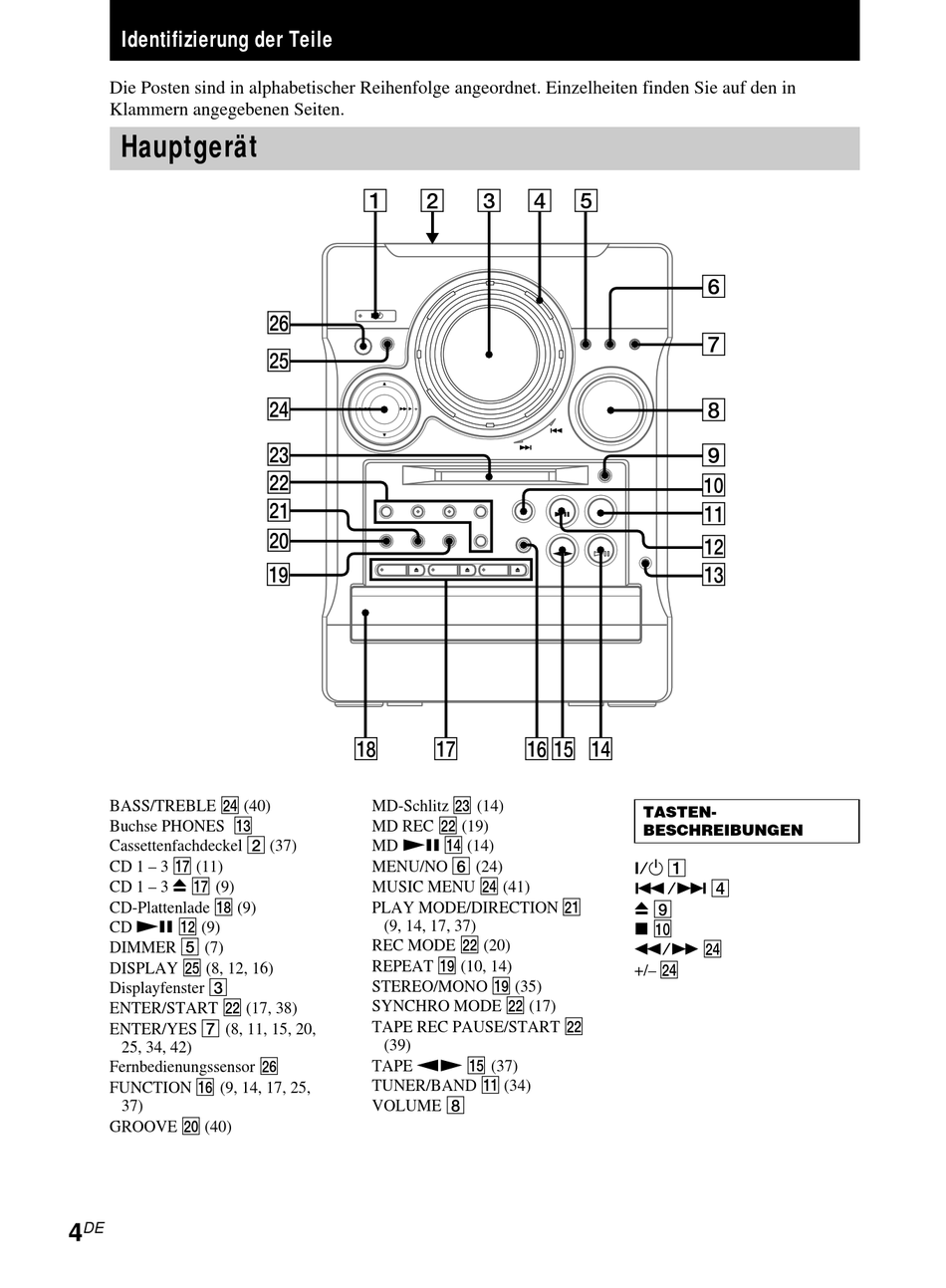

Identifizierung der Teile

Die Posten sind in alphabetischer Reihenfolge angeordnet. Einzelheiten finden Sie auf den in
Klammern angegebenen Seiten.
Hauptgerät
BASS/TREBLE wf (40)
Buchse PHONES qd
Cassettenfachdeckel 2 (37)
CD 1 – 3 qj (11)
CD 1 – 3 Z qj (9)
CD-Plattenlade qk (9)
CD NX qs (9)
DIMMER 5 (7)
DISPLAY wg (8, 12, 16)
Displayfenster 3
ENTER/START ws (17, 38)
ENTER/YES 7 (8, 11, 15, 20,
25, 34, 42)
Fernbedienungssensor wh
FUNCTION qh (9, 14, 17, 25,
37)
GROOVE w; (40)
DE
4
1 2
wh
wg
wf
wd
ws
wa
w;
ql
qk qj
MD-Schlitz wd (14)
MD REC ws (19)
MD NX qf (14)
MENU/NO 6 (24)
MUSIC MENU wf (41)
PLAY MODE/DIRECTION wa
(9, 14, 17, 37)
REC MODE ws (20)
REPEAT ql (10, 14)
STEREO/MONO ql (35)
SYNCHRO MODE ws (17)
TAPE REC PAUSE/START ws
(39)
TAPE nN qg (37)
TUNER/BAND qa (34)
VOLUME 8
3 4 5
qf
qh qg
TASTEN-
BESCHREIBUNGEN
?/1 1
./> 4
Z 9
x 0
m/M wf
+/– wf
6
7
8
9
0
qa
qs
qd
