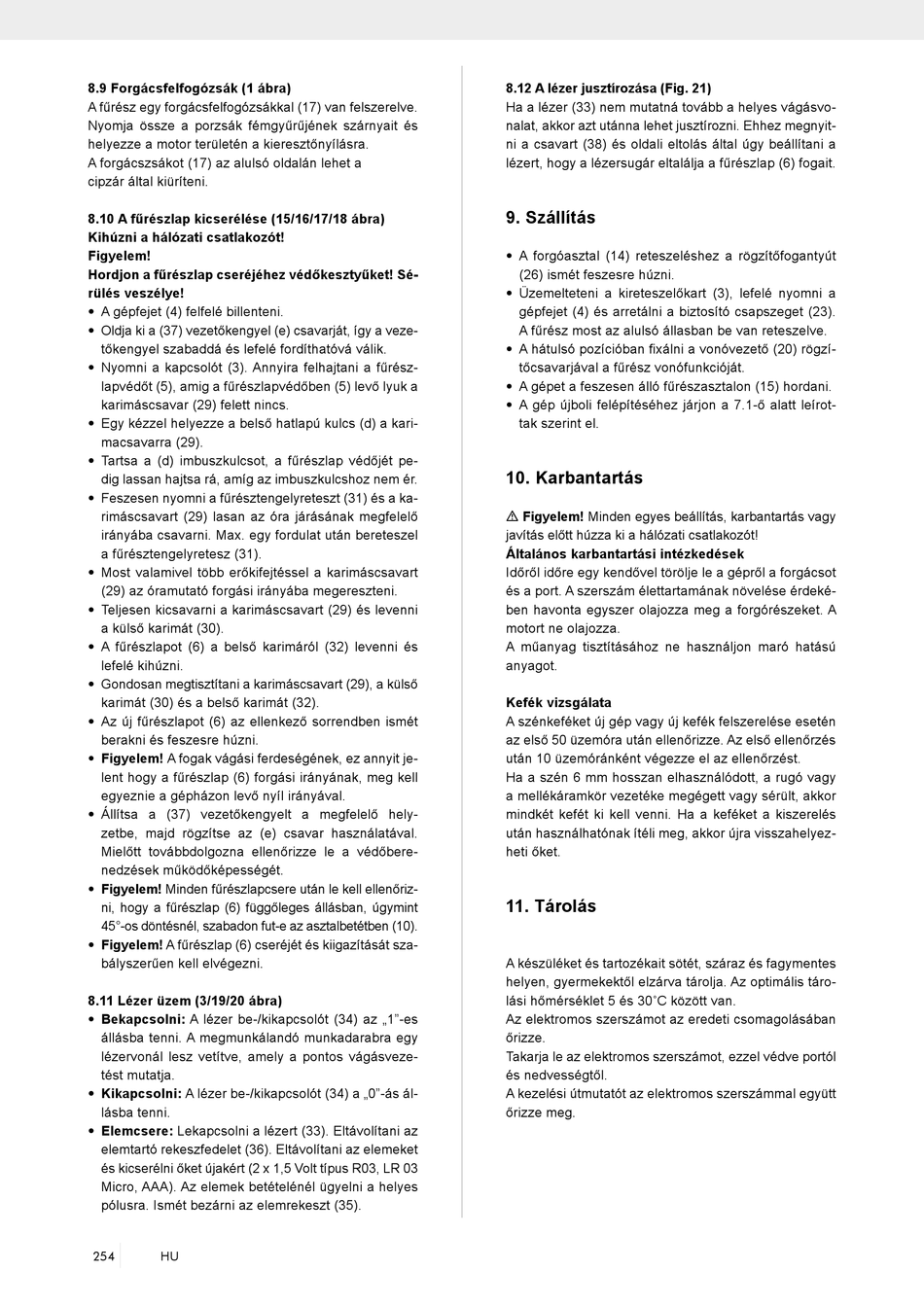

8.9 Forgácsfelfogózsák (1 ábra)
A fűrész egy forgácsfelfogózsákkal (17) van felszerelve.
Nyomja össze a porzsák fémgyűrűjének szárnyait és
helyezze a motor területén a kieresztőnyílásra.
A forgácszsákot (17) az alulsó oldalán lehet a
cipzár által kiüríteni.
8.10 A fűrészlap kicserélése (15/16/17/18 ábra)
Kihúzni a hálózati csatlakozót!
Figyelem!
Hordjon a fűrészlap cseréjéhez védőkesztyűket! Sé-
rülés veszélye!
• A gépfejet (4) felfelé billenteni.
• Oldja ki a (37) vezetőkengyel (e) csavarját, így a veze-
tőkengyel szabaddá és lefelé fordíthatóvá válik.
• Nyomni a kapcsolót (3). Annyira felhajtani a fűrész-
lapvédőt (5), amig a fűrészlapvédőben (5) levő lyuk a
karimáscsavar (29) felett nincs.
• Egy kézzel helyezze a belső hatlapú kulcs (d) a kari-
macsavarra (29).
• Tartsa a (d) imbuszkulcsot, a fűrészlap védőjét pe-
dig lassan hajtsa rá, amíg az imbuszkulcshoz nem ér.
• Feszesen nyomni a fűrésztengelyreteszt (31) és a ka-
rimáscsavart (29) lasan az óra járásának megfelelő
irányába csavarni. Max. egy fordulat után bereteszel
a fűrésztengelyretesz (31).
• Most valamivel több erőkifejtéssel a karimáscsavart
(29) az óramutató forgási irányába megereszteni.
• Teljesen kicsavarni a karimáscsavart (29) és levenni
a külső karimát (30).
• A fűrészlapot (6) a belső karimáról (32) levenni és
lefelé kihúzni.
• Gondosan megtisztítani a karimáscsavart (29), a külső
karimát (30) és a belső karimát (32).
• Az új fűrészlapot (6) az ellenkező sorrendben ismét
berakni és feszesre húzni.
• Figyelem! A fogak vágási ferdeségének, ez annyit je-
lent hogy a fűrészlap (6) forgási irányának, meg kell
egyeznie a gépházon levő nyíl irányával.
• Állítsa a (37) vezetőkengyelt a megfelelő hely-
zetbe, majd rögzítse az (e) csavar használatával.
Mielőtt továbbdolgozna ellenőrizze le a védőbere-
nedzések működőképességét.
• Figyelem! Minden fűrészlapcsere után le kell ellenőriz-
ni, hogy a fűrészlap (6) függőleges állásban, úgymint
45°-os döntésnél, szabadon fut-e az asztalbetétben (10).
• Figyelem! A fűrészlap (6) cseréjét és kiigazítását sza-
bályszerűen kell elvégezni.
8.11 Lézer üzem (3/19/20 ábra)
• Bekapcsolni: A lézer be-/kikapcsolót (34) az „1"-es
állásba tenni. A megmunkálandó munkadarabra egy
lézervonál lesz vetítve, amely a pontos vágásveze-
tést mutatja.
• Kikapcsolni: A lézer be-/kikapcsolót (34) a „0"-ás ál-
lásba tenni.
• Elemcsere: Lekapcsolni a lézert (33). Eltávolítani az
elemtartó rekeszfedelet (36). Eltávolítani az elemeket
és kicserélni őket újakért (2 x 1,5 Volt típus R03, LR 03
Micro, AAA). Az elemek betételénél ügyelni a helyes
pólusra. Ismét bezárni az elemrekeszt (35).
254 HU
8.12 A lézer jusztírozása (Fig. 21)
Ha a lézer (33) nem mutatná tovább a helyes vágásvo-
nalat, akkor azt utánna lehet jusztírozni. Ehhez megnyit-
ni a csavart (38) és oldali eltolás által úgy beállítani a
lézert, hogy a lézersugár eltalálja a fűrészlap (6) fogait.
9. Szállítás
• A forgóasztal (14) reteszeléshez a rögzítőfogantyút
(26) ismét feszesre húzni.
• Üzemelteteni a kireteszelőkart (3), lefelé nyomni a
gépfejet (4) és arretálni a biztosító csapszeget (23).
A fűrész most az alulsó állasban be van reteszelve.
• A hátulsó pozícióban fixálni a vonóvezető (20) rögzí-
tőcsavarjával a fűrész vonófunkcióját.
• A gépet a feszesen álló fűrészasztalon (15) hordani.
• A gép újboli felépítéséhez járjon a 7.1-ő alatt leírot-
tak szerint el.
10. Karbantartás
m Figyelem! Minden egyes beállítás, karbantartás vagy
javítás előtt húzza ki a hálózati csatlakozót!
Általános karbantartási intézkedések
Időről időre egy kendővel törölje le a gépről a forgácsot
és a port. A szerszám élettartamának növelése érdeké-
ben havonta egyszer olajozza meg a forgórészeket. A
motort ne olajozza.
A műanyag tisztításához ne használjon maró hatású
anyagot.
Kefék vizsgálata
A szénkeféket új gép vagy új kefék felszerelése esetén
az első 50 üzemóra után ellenőrizze. Az első ellenőrzés
után 10 üzemóránként végezze el az ellenőrzést.
Ha a szén 6 mm hosszan elhasználódott, a rugó vagy
a mellékáramkör vezetéke megégett vagy sérült, akkor
mindkét kefét ki kell venni. Ha a keféket a kiszerelés
után használhatónak ítéli meg, akkor újra visszahelyez-
heti őket.
11. Tárolás
A készüléket és tartozékait sötét, száraz és fagymentes
helyen, gyermekektől elzárva tárolja. Az optimális táro-
lási hőmérséklet 5 és 30˚C között van.
Az elektromos szerszámot az eredeti csomagolásában
őrizze.
Takarja le az elektromos szerszámot, ezzel védve portól
és nedvességtől.
A kezelési útmutatót az elektromos szerszámmal együtt
őrizze meg.
