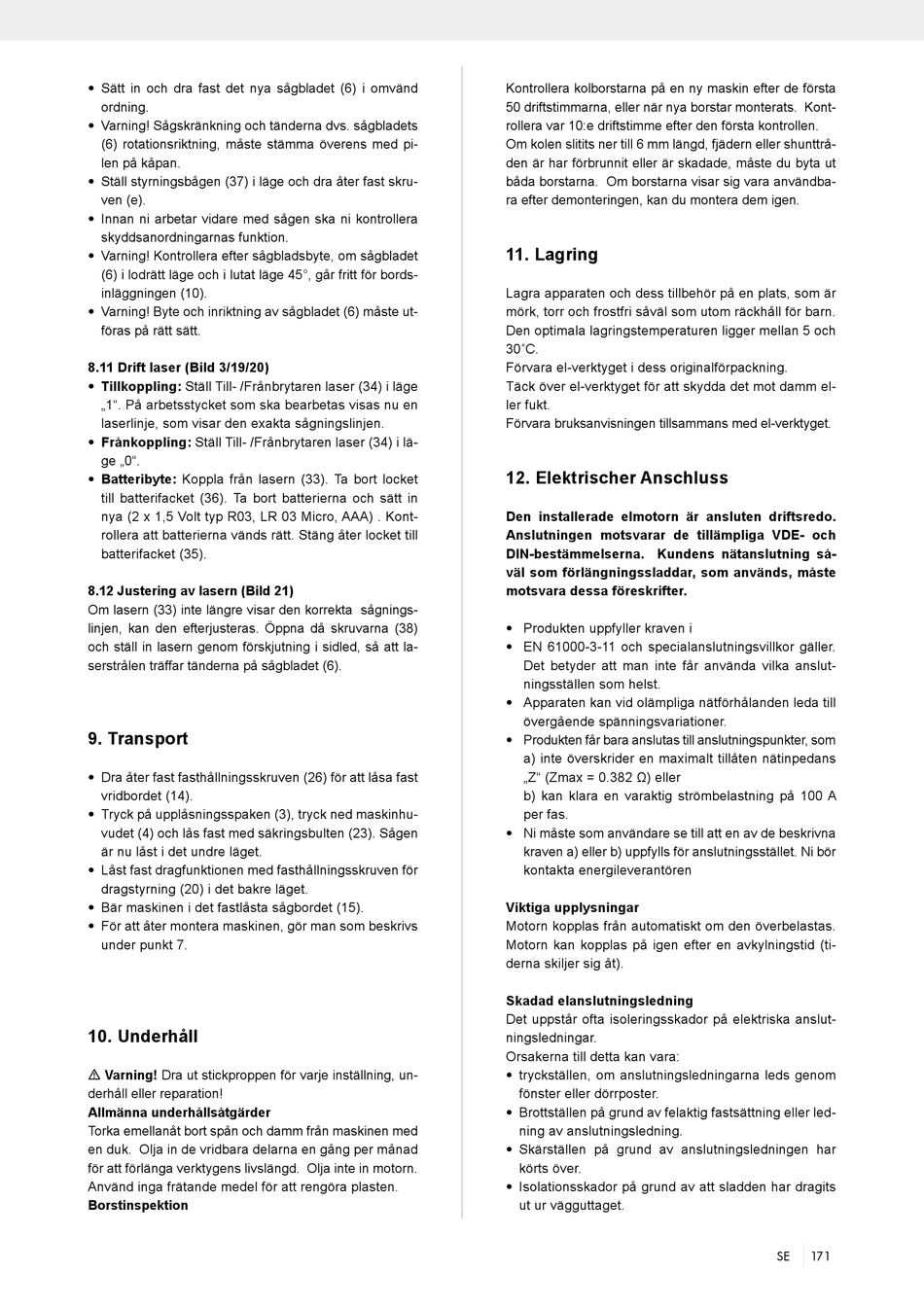

• Sätt in och dra fast det nya sågbladet (6) i omvänd
ordning.
• Varning! Sågskränkning och tänderna dvs. sågbladets
(6) rotationsriktning, måste stämma överens med pi-
len på kåpan.
• Ställ styrningsbågen (37) i läge och dra åter fast skru-
ven (e).
• Innan ni arbetar vidare med sågen ska ni kontrollera
skyddsanordningarnas funktion.
• Varning! Kontrollera efter sågbladsbyte, om sågbladet
(6) i lodrätt läge och i lutat läge 45°, går fritt för bords-
inläggningen (10).
• Varning! Byte och inriktning av sågbladet (6) måste ut-
föras på rätt sätt.
8.11 Drift laser (Bild 3/19/20)
• Tillkoppling: Ställ Till- /Frånbrytaren laser (34) i läge
„1". På arbetsstycket som ska bearbetas visas nu en
laserlinje, som visar den exakta sågningslinjen.
• Frånkoppling: Ställ Till- /Frånbrytaren laser (34) i lä-
ge „0".
• Batteribyte: Koppla från lasern (33). Ta bort locket
till batterifacket (36). Ta bort batterierna och sätt in
nya (2 x 1,5 Volt typ R03, LR 03 Micro, AAA) . Kont-
rollera att batterierna vänds rätt. Stäng åter locket till
batterifacket (35).
8.12 Justering av lasern (Bild 21)
Om lasern (33) inte längre visar den korrekta sågnings-
linjen, kan den efterjusteras. Öppna då skruvarna (38)
och ställ in lasern genom förskjutning i sidled, så att la-
serstrålen träffar tänderna på sågbladet (6).

9. Transport

• Dra åter fast fasthållningsskruven (26) för att låsa fast
vridbordet (14).
• Tryck på upplåsningsspaken (3), tryck ned maskinhu-
vudet (4) och lås fast med säkringsbulten (23). Sågen
är nu låst i det undre läget.
• Låst fast dragfunktionen med fasthållningsskruven för
dragstyrning (20) i det bakre läget.
• Bär maskinen i det fastlåsta sågbordet (15).
• För att åter montera maskinen, gör man som beskrivs
under punkt 7.
10. Underhåll
m Varning! Dra ut stickproppen för varje inställning, un-
derhåll eller reparation!
Allmänna underhållsåtgärder
Torka emellanåt bort spån och damm från maskinen med
en duk. Olja in de vridbara delarna en gång per månad
för att förlänga verktygens livslängd. Olja inte in motorn.
Använd inga frätande medel för att rengöra plasten.
Borstinspektion
Kontrollera kolborstarna på en ny maskin efter de första
50 driftstimmarna, eller när nya borstar monterats. Kont-
rollera var 10:e driftstimme efter den första kontrollen.
Om kolen slitits ner till 6 mm längd, fjädern eller shunttrå-
den är har förbrunnit eller är skadade, måste du byta ut
båda borstarna. Om borstarna visar sig vara användba-
ra efter demonteringen, kan du montera dem igen.

11. Lagring

Lagra apparaten och dess tillbehör på en plats, som är
mörk, torr och frostfri såväl som utom räckhåll för barn.
Den optimala lagringstemperaturen ligger mellan 5 och
30˚C.
Förvara el-verktyget i dess originalförpackning.
Täck över el-verktyget för att skydda det mot damm el-
ler fukt.
Förvara bruksanvisningen tillsammans med el-verktyget.
12. Elektrischer Anschluss
Den installerade elmotorn är ansluten driftsredo.
Anslutningen motsvarar de tillämpliga VDE- och
DIN-bestämmelserna. Kundens nätanslutning så-
väl som förlängningssladdar, som används, måste
motsvara dessa föreskrifter.
• Produkten uppfyller kraven i
• EN 61000-3-11 och specialanslutningsvillkor gäller.
Det betyder att man inte får använda vilka anslut-
ningsställen som helst.
• Apparaten kan vid olämpliga nätförhålanden leda till
övergående spänningsvariationer.
• Produkten får bara anslutas till anslutningspunkter, som
a) inte överskrider en maximalt tillåten nätinpedans
„Z" (Zmax = 0.382 Ω) eller
b) kan klara en varaktig strömbelastning på 100 A
per fas.
• Ni måste som användare se till att en av de beskrivna
kraven a) eller b) uppfylls för anslutningsstället. Ni bör
kontakta energileverantören
Viktiga upplysningar
Motorn kopplas från automatiskt om den överbelastas.
Motorn kan kopplas på igen efter en avkylningstid (ti-
derna skiljer sig åt).
Skadad elanslutningsledning
Det uppstår ofta isoleringsskador på elektriska anslut-
ningsledningar.
Orsakerna till detta kan vara:
• tryckställen, om anslutningsledningarna leds genom
fönster eller dörrposter.
• Brottställen på grund av felaktig fastsättning eller led-
ning av anslutningsledning.
• Skärställen på grund av anslutningsledningen har
körts över.
• Isolationsskador på grund av att sladden har dragits
ut ur vägguttaget.
SE 171
