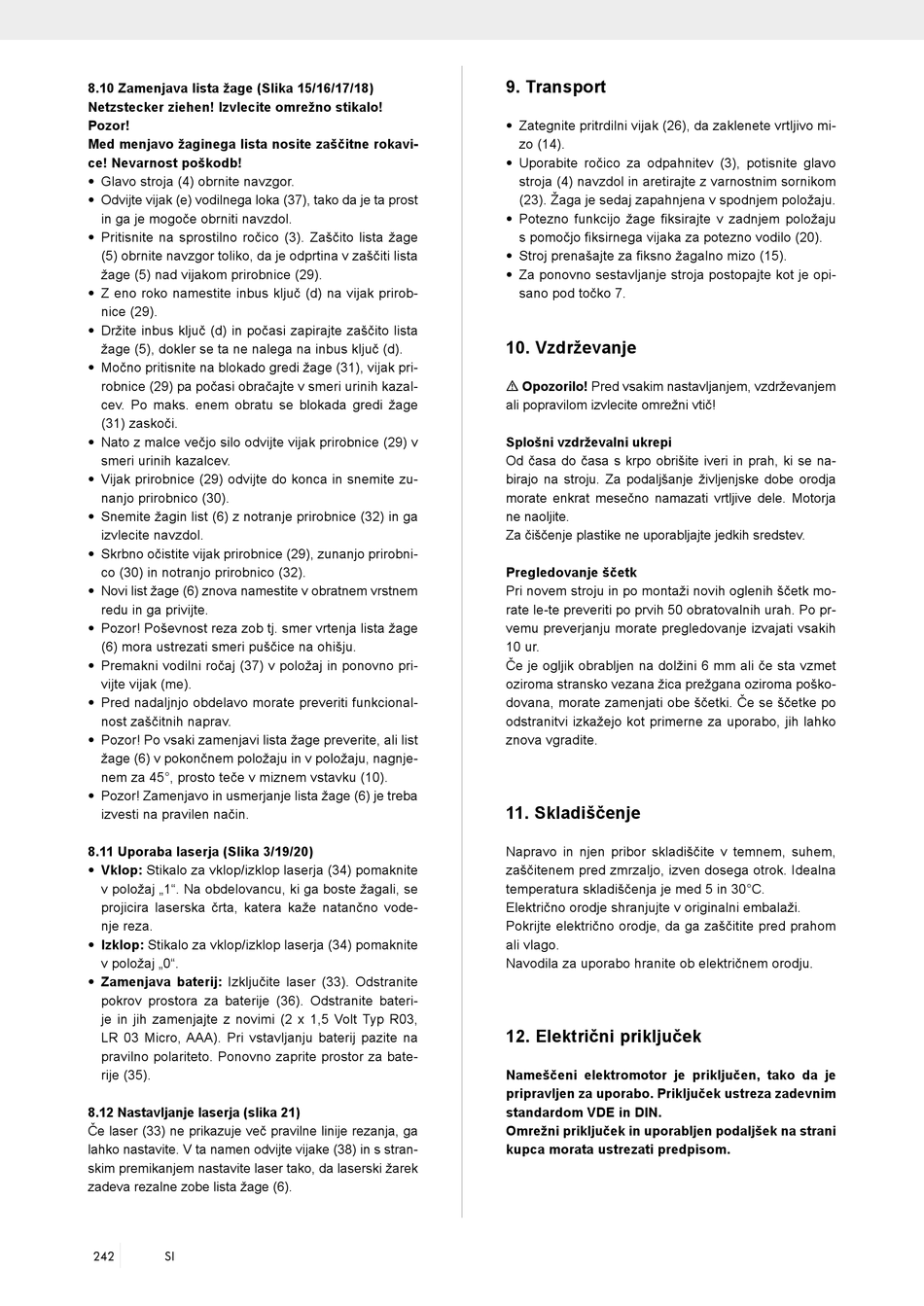

8.10 Zamenjava lista žage (Slika 15/16/17/18)
Netzstecker ziehen! Izvlecite omrežno stikalo!
Pozor!
Med menjavo žaginega lista nosite zaščitne rokavi-
ce! Nevarnost poškodb!
• Glavo stroja (4) obrnite navzgor.
• Odvijte vijak (e) vodilnega loka (37), tako da je ta prost
in ga je mogoče obrniti navzdol.
• Pritisnite na sprostilno ročico (3). Zaščito lista žage
(5) obrnite navzgor toliko, da je odprtina v zaščiti lista
žage (5) nad vijakom prirobnice (29).
• Z eno roko namestite inbus ključ (d) na vijak prirob-
nice (29).
• Držite inbus ključ (d) in počasi zapirajte zaščito lista
žage (5), dokler se ta ne nalega na inbus ključ (d).
• Močno pritisnite na blokado gredi žage (31), vijak pri-
robnice (29) pa počasi obračajte v smeri urinih kazal-
cev. Po maks. enem obratu se blokada gredi žage
(31) zaskoči.
• Nato z malce večjo silo odvijte vijak prirobnice (29) v
smeri urinih kazalcev.
• Vijak prirobnice (29) odvijte do konca in snemite zu-
nanjo prirobnico (30).
• Snemite žagin list (6) z notranje prirobnice (32) in ga
izvlecite navzdol.
• Skrbno očistite vijak prirobnice (29), zunanjo prirobni-
co (30) in notranjo prirobnico (32).
• Novi list žage (6) znova namestite v obratnem vrstnem
redu in ga privijte.
• Pozor! Poševnost reza zob tj. smer vrtenja lista žage
(6) mora ustrezati smeri puščice na ohišju.
• Premakni vodilni ročaj (37) v položaj in ponovno pri-
vijte vijak (me).
• Pred nadaljnjo obdelavo morate preveriti funkcional-
nost zaščitnih naprav.
• Pozor! Po vsaki zamenjavi lista žage preverite, ali list
žage (6) v pokončnem položaju in v položaju, nagnje-
nem za 45°, prosto teče v miznem vstavku (10).
• Pozor! Zamenjavo in usmerjanje lista žage (6) je treba
izvesti na pravilen način.
8.11 Uporaba laserja (Slika 3/19/20)
• Vklop: Stikalo za vklop/izklop laserja (34) pomaknite
v položaj „1". Na obdelovancu, ki ga boste žagali, se
projicira laserska črta, katera kaže natančno vode-
nje reza.
• Izklop: Stikalo za vklop/izklop laserja (34) pomaknite
v položaj „0".
• Zamenjava baterij: Izključite laser (33). Odstranite
pokrov prostora za baterije (36). Odstranite bateri-
je in jih zamenjajte z novimi (2 x 1,5 Volt Typ R03,
LR 03 Micro, AAA). Pri vstavljanju baterij pazite na
pravilno polariteto. Ponovno zaprite prostor za bate-
rije (35).
8.12 Nastavljanje laserja (slika 21)
Če laser (33) ne prikazuje več pravilne linije rezanja, ga
lahko nastavite. V ta namen odvijte vijake (38) in s stran-
skim premikanjem nastavite laser tako, da laserski žarek
zadeva rezalne zobe lista žage (6).
242 SI

9. Transport

• Zategnite pritrdilni vijak (26), da zaklenete vrtljivo mi-
zo (14).
• Uporabite ročico za odpahnitev (3), potisnite glavo
stroja (4) navzdol in aretirajte z varnostnim sornikom
(23). Žaga je sedaj zapahnjena v spodnjem položaju.
• Potezno funkcijo žage fiksirajte v zadnjem položaju
s pomočjo fiksirnega vijaka za potezno vodilo (20).
• Stroj prenašajte za fiksno žagalno mizo (15).
• Za ponovno sestavljanje stroja postopajte kot je opi-
sano pod točko 7.
10. Vzdrževanje
m Opozorilo! Pred vsakim nastavljanjem, vzdrževanjem
ali popravilom izvlecite omrežni vtič!
Splošni vzdrževalni ukrepi
Od časa do časa s krpo obrišite iveri in prah, ki se na-
birajo na stroju. Za podaljšanje življenjske dobe orodja
morate enkrat mesečno namazati vrtljive dele. Motorja
ne naoljite.
Za čiščenje plastike ne uporabljajte jedkih sredstev.
Pregledovanje ščetk
Pri novem stroju in po montaži novih oglenih ščetk mo-
rate le-te preveriti po prvih 50 obratovalnih urah. Po pr-
vemu preverjanju morate pregledovanje izvajati vsakih
10 ur.
Če je ogljik obrabljen na dolžini 6 mm ali če sta vzmet
oziroma stransko vezana žica prežgana oziroma poško-
dovana, morate zamenjati obe ščetki. Če se ščetke po
odstranitvi izkažejo kot primerne za uporabo, jih lahko
znova vgradite.
11. Skladiščenje
Napravo in njen pribor skladiščite v temnem, suhem,
zaščitenem pred zmrzaljo, izven dosega otrok. Idealna
temperatura skladiščenja je med 5 in 30°C.
Električno orodje shranjujte v originalni embalaži.
Pokrijte električno orodje, da ga zaščitite pred prahom
ali vlago.
Navodila za uporabo hranite ob električnem orodju.
12. Električni priključek
Nameščeni elektromotor je priključen, tako da je
pripravljen za uporabo. Priključek ustreza zadevnim
standardom VDE in DIN.
Omrežni priključek in uporabljen podaljšek na strani
kupca morata ustrezati predpisom.
