Bedienungsanleitung PCP-220-ES
Seite: 2
Montage:
Das Steuergerät ist seiner Schutzart entsprechend vor Feuchtigkeit geschützt anzubringen. Die Stromversorgung
des Gerätes muß über einen allpoligen Hauptschalter mit einer Kontaktöffnungsweite von mindestens 3mm erfol-
gen. Vor Öffnen des Gehäuses ist das Gerät unbedingt spannungsfrei zu schalten.
Elektrischer Anschluß:
Der elektrische Anschluß sowie Abgleich- und Servicearbeiten dürfen nur von einem

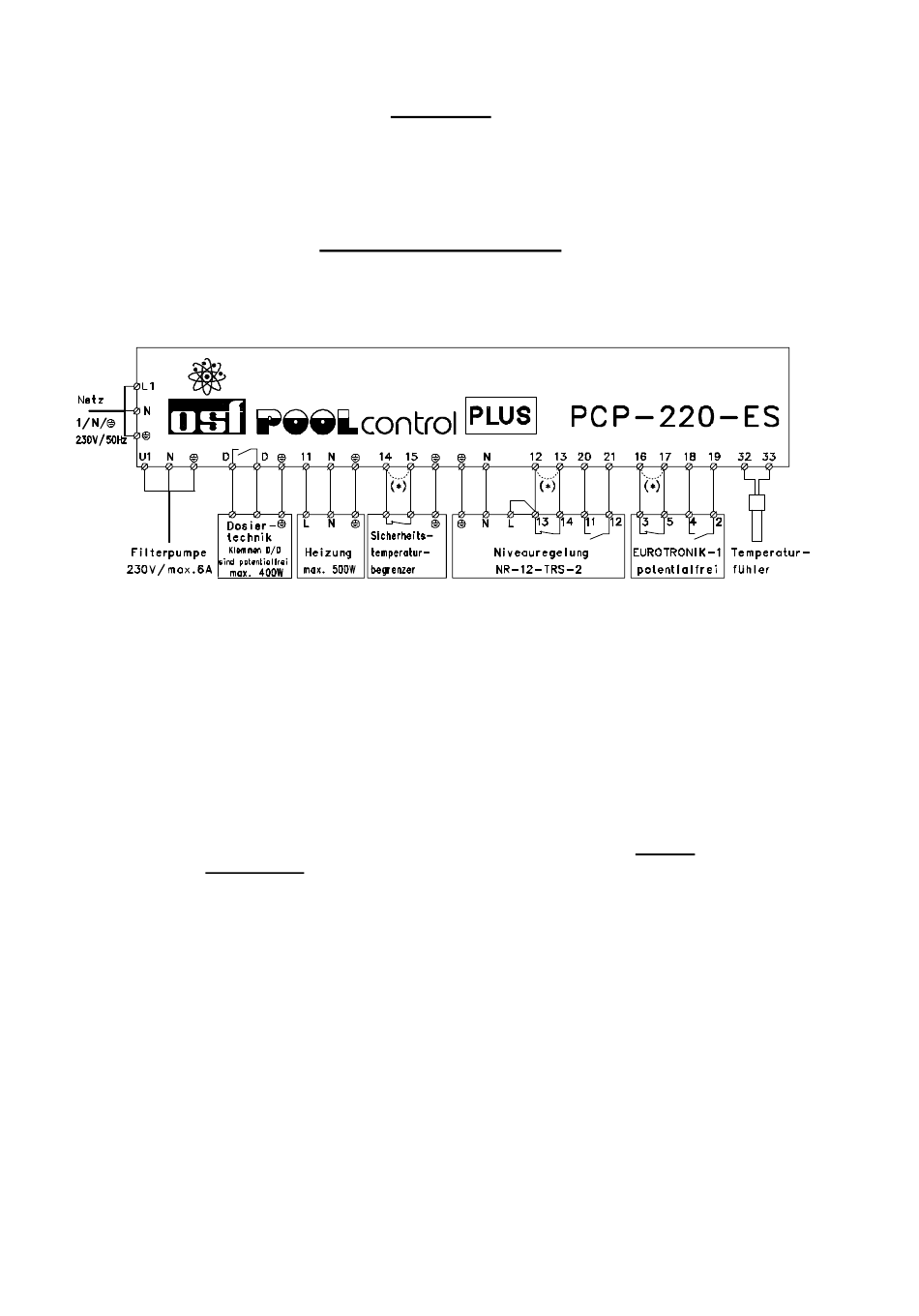

zugelassenen Elektrofachmann durchgeführt werden! Der folgende Anschlußplan
und die jeweils gültigen Sicherheitsbestimmungen sind zu beachten.
Die Gesamt-Stromaufnahme der angeschlossenen Filterpumpe und Heizung darf 7,5A nicht
überschreiten.
Die werksseitig eingefügte Brücke zwischen den beiden Klemmen 14 und 15 muß bei Anschluß eines
Sicherheits-Temperaturbegrenzers oder eines Durchflußwächters entfernt werden. Erfolgt kein Anschluß, dann
muß die Brücke eingeschraubt bleiben.
Die werksseitig eingefügte Brücke zwischen den Klemmen 12 und 13 muß bei Anschluß einer Niveauregelung
NR-12-TRS-2 entfernt werden. Wenn keine Niveauregelung angeschlossen ist, muß die Brücke zwischen diesen
Klemmen eingeschraubt bleiben. Die Klemmen 20 und 21 bleiben in diesem Fall unbenutzt.
Die werksseitig eingefügte Brücke zwischen den Klemmen 16 und 17 muß bei Anschluß einer EUROTRONIK-1
entfernt werden. Wenn keine EUROTRONIK-1 angeschlossen ist, muß die Brücke zwischen diesen Klemmen
eingeschraubt bleiben. Die Klemmen 18 und 19 bleiben in diesem Fall unbenutzt. Achtung: Es ist nur die
EUROTRONIK-1 in potentialfreier Ausführung (ab 1994) zu verwenden! Die EUROTRONIK-1 benötigt eine
separate Spannungsversorgung an den Klemmen L1 und N.
Das Öffnen des Kontaktes zwischen den Klemmen 14 und 15 bewirkt eine sofortige Abschaltung der Heizung.
Das Öffnen eines der Kontakte zwischen den Klemmen 12 und 13 oder 16 und 17 bewirkt eine sofortige Ab-
schaltung von Filterpumpe und Heizung.
Das Schließen eines der Kontakte zwischen den Klemmen 18 und 19 oder 20 und 21 bewirkt eine Zwangs-
einschaltung der Filterpumpe, eine Abschaltung der Heizung und der Dosiertechnik.
Die elektronische Steuerung ist zusammen mit den angeschlossenen Verbrauchern durch eine 8A-Feinsicherung
im Klemmenkasten abgesichert. Eine getrennte Absicherung von Filterpumpe, Heizung und Dosiertechnik erfolgt
nicht.
