Betriebsanweisung PCP-220-ES-Solar
Seite: 2
Montage:
Das Steuergerät ist seiner Schutzart entsprechend vor Feuchtigkeit geschützt anzubringen. Die Stromversorgung
des Gerätes muß über einen allpoligen Hauptschalter mit einer Kontaktöffnungsweite von mindestens 3mm erfol-
gen. Vor Öffnen des Gehäuses ist das Gerät unbedingt spannungsfrei zu schalten.
Elektrischer Anschluß:
Der elektrische Anschluß sowie Abgleich- und Servicearbeiten dürfen nur von einem

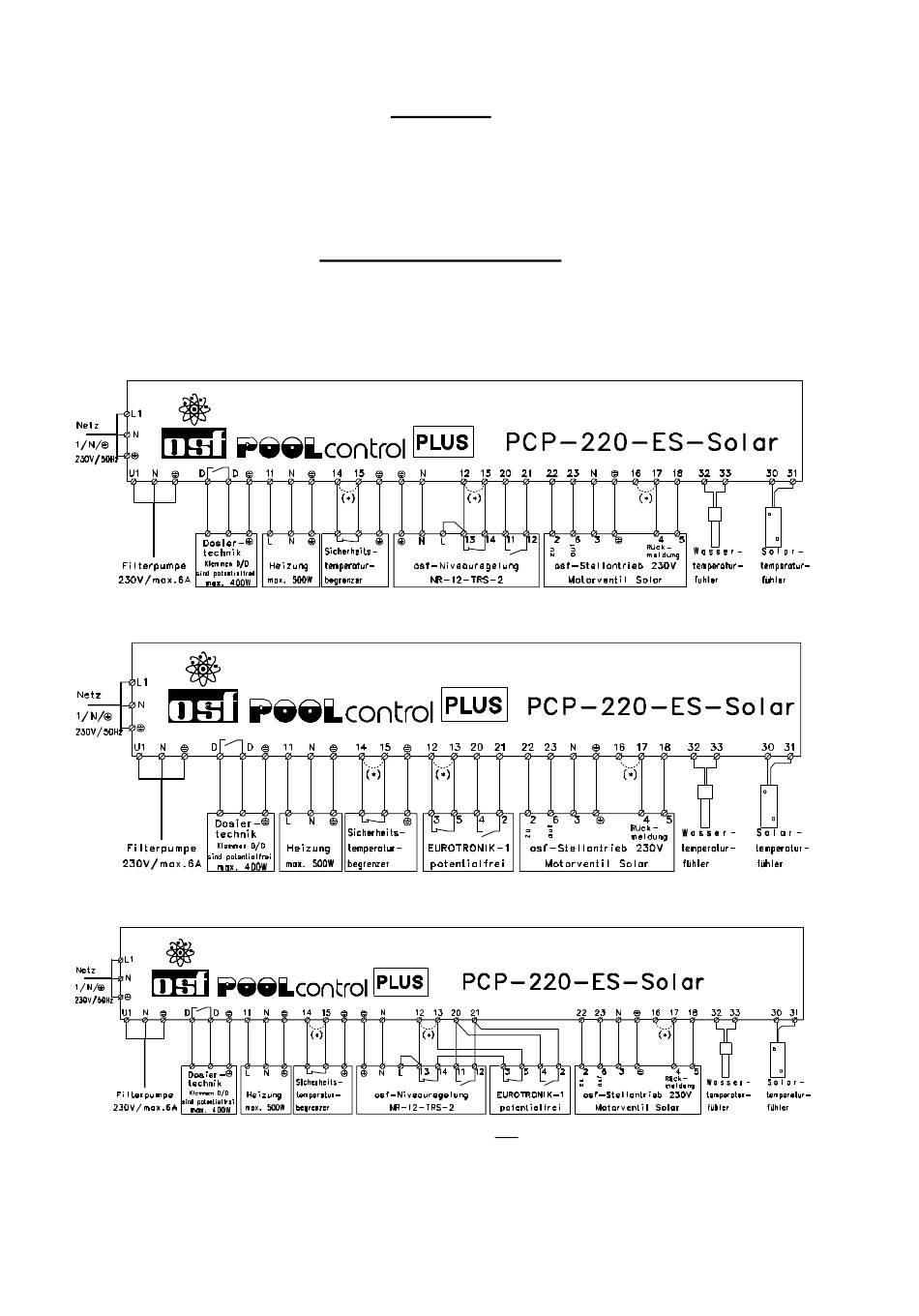

zugelassenen Elektrofachmann durchgeführt werden! Die folgenden Anschlußpläne
und die jeweils gültigen Sicherheitsbestimmungen sind zu beachten.
a) Kombination einer PCP-220-ES-Solar mit einer osf-Niveauregelung NR-12-TRS-2
b) Kombination einer PCP-220-ES-Solar mit einer osf-Rückspülsteuerung EUROTRONIK-1
c) Kombination einer PCP-220-ES-Solar mit einer NR-12-TRS-2 und einer EUROTRONIK-1
Die Gesamt-Stromaufnahme der angeschlossenen Filterpumpe und Heizung darf 7,5A nicht
überschreiten.
