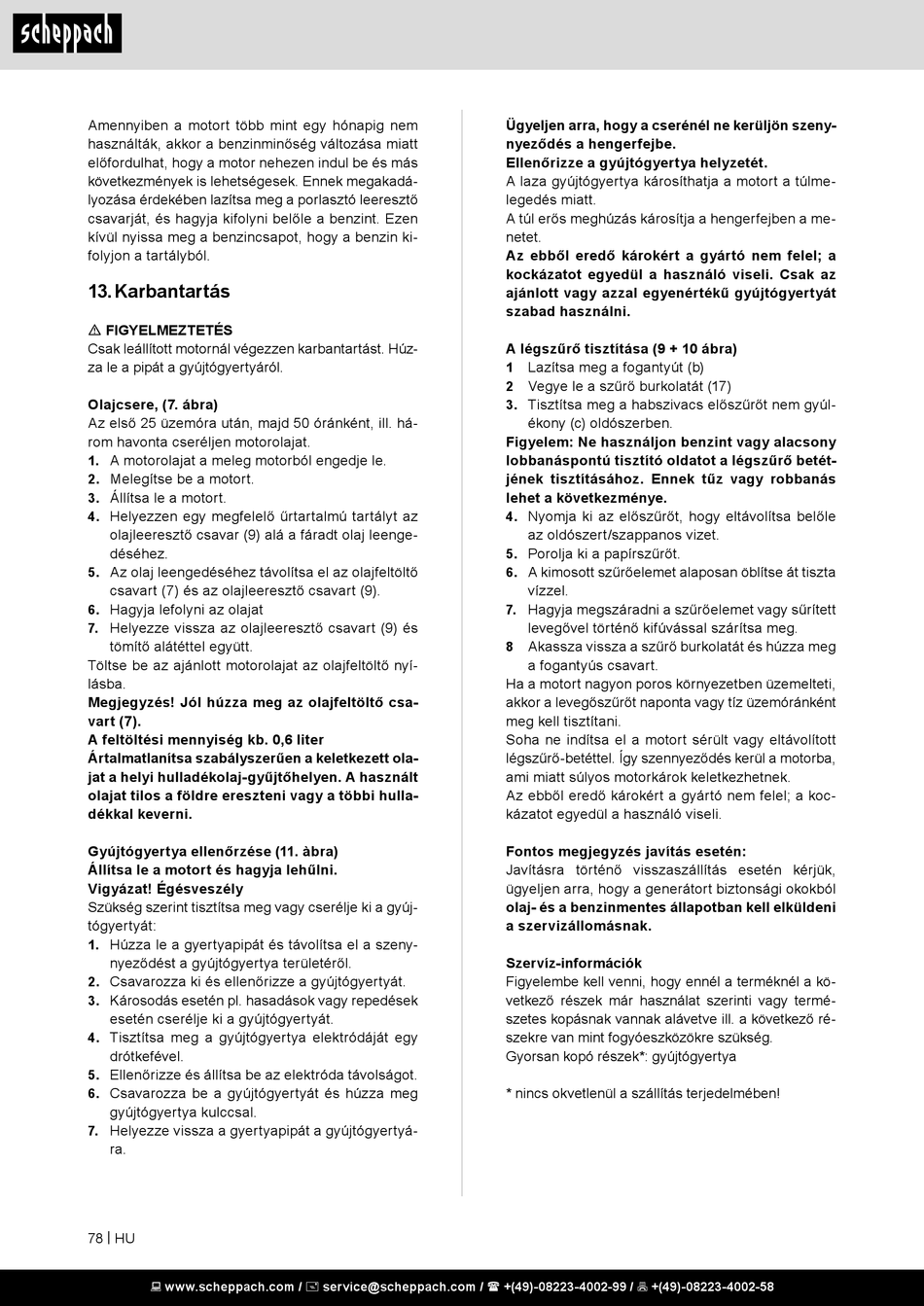

Karbantartás - Scheppach SG3200 Original Bedienungsanleitung

Amennyiben a motort több mint egy hónapig nem
használták, akkor a benzinminőség változása miatt
előfordulhat, hogy a motor nehezen indul be és más
következmények is lehetségesek. Ennek megakadá-
lyozása érdekében lazítsa meg a porlasztó leeresztő
csavarját, és hagyja kifolyni belőle a benzint. Ezen
kívül nyissa meg a benzincsapot, hogy a benzin ki-
folyjon a tartályból.
13. Karbantartás
m FIGYELMEZTETÉS
Csak leállított motornál végezzen karbantartást. Húz-
za le a pipát a gyújtógyertyáról.
Olajcsere, (7. ábra)
Az első 25 üzemóra után, majd 50 óránként, ill. há-
rom havonta cseréljen motorolajat.
1. A motorolajat a meleg motorból engedje le.
Melegítse be a motort.
2.
Állítsa le a motort.
3.
Helyezzen egy megfelelő űrtartalmú tartályt az
4.
olajleeresztő csavar (9) alá a fáradt olaj leenge-
déséhez.
5. Az olaj leengedéséhez távolítsa el az olajfeltöltő
csavart (7) és az olajleeresztő csavart (9).
Hagyja lefolyni az olajat
6.
Helyezze vissza az olajleeresztő csavart (9) és
7.
tömítő alátéttel együtt.
Töltse be az ajánlott motorolajat az olajfeltöltő nyí-
lásba.
Megjegyzés! Jól húzza meg az olajfeltöltő csa-
vart (7).
A feltöltési mennyiség kb. 0,6 liter
Ártalmatlanítsa szabályszerűen a keletkezett ola-
jat a helyi hulladékolaj-gyűjtőhelyen. A használt
olajat tilos a földre ereszteni vagy a többi hulla-
dékkal keverni.
Gyújtógyertya ellenőrzése (11. àbra)
Állítsa le a motort és hagyja lehűlni.
Vigyázat! Égésveszély
Szükség szerint tisztítsa meg vagy cserélje ki a gyúj-
tógyertyát:
1. Húzza le a gyertyapipát és távolítsa el a szeny-
nyeződést a gyújtógyertya területéről.
Csavarozza ki és ellenőrizze a gyújtógyertyát.
2.
Károsodás esetén pl. hasadások vagy repedések
3.
esetén cserélje ki a gyújtógyertyát.
Tisztítsa meg a gyújtógyertya elektródáját egy
4.
drótkefével.
5. Ellenőrizze és állítsa be az elektróda távolságot.
Csavarozza be a gyújtógyertyát és húzza meg
6.
gyújtógyertya kulccsal.
Helyezze vissza a gyertyapipát a gyújtógyertyá-
7.
ra.
78 | HU
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Ügyeljen arra, hogy a cserénél ne kerüljön szeny-
nyeződés a hengerfejbe.
Ellenőrizze a gyújtógyertya helyzetét.
A laza gyújtógyertya károsíthatja a motort a túlme-
legedés miatt.
A túl erős meghúzás károsítja a hengerfejben a me-
netet.
Az ebből eredő károkért a gyártó nem felel; a
kockázatot egyedül a használó viseli. Csak az
ajánlott vagy azzal egyenértékű gyújtógyertyát
szabad használni.
A légszűrő tisztítása (9 + 10 ábra)
Lazítsa meg a fogantyút (b)
1
Vegye le a szűrő burkolatát (17)
2
Tisztítsa meg a habszivacs előszűrőt nem gyúl-
3.
ékony (c) oldószerben.
Figyelem: Ne használjon benzint vagy alacsony
lobbanáspontú tisztító oldatot a légszűrő betét-
jének tisztításához. Ennek tűz vagy robbanás
lehet a következménye.
Nyomja ki az előszűrőt, hogy eltávolítsa belőle
4.
az oldószert/szappanos vizet.
5. Porolja ki a papírszűrőt.
6. A kimosott szűrőelemet alaposan öblítse át tiszta
vízzel.
Hagyja megszáradni a szűrőelemet vagy sűrített
7.
levegővel történő kifúvással szárítsa meg.
Akassza vissza a szűrő burkolatát és húzza meg
8
a fogantyús csavart.
Ha a motort nagyon poros környezetben üzemelteti,
akkor a levegőszűrőt naponta vagy tíz üzemóránként
meg kell tisztítani.
Soha ne indítsa el a motort sérült vagy eltávolított
légszűrő-betéttel. Így szennyeződés kerül a motorba,
ami miatt súlyos motorkárok keletkezhetnek.
Az ebből eredő károkért a gyártó nem felel; a koc-
kázatot egyedül a használó viseli.
Fontos megjegyzés javítás esetén:
Javításra történő visszaszállítás esetén kérjük,
ügyeljen arra, hogy a generátort biztonsági okokból
olaj- és a benzinmentes állapotban kell elküldeni
a szervizállomásnak.
Szervíz-információk
Figyelembe kell venni, hogy ennél a terméknél a kö-
vetkező részek már használat szerinti vagy termé-
szetes kopásnak vannak alávetve ill. a következő ré-
szekre van mint fogyóeszközökre szükség.
Gyorsan kopó részek*: gyújtógyertya
* nincs okvetlenül a szállítás terjedelmében!
