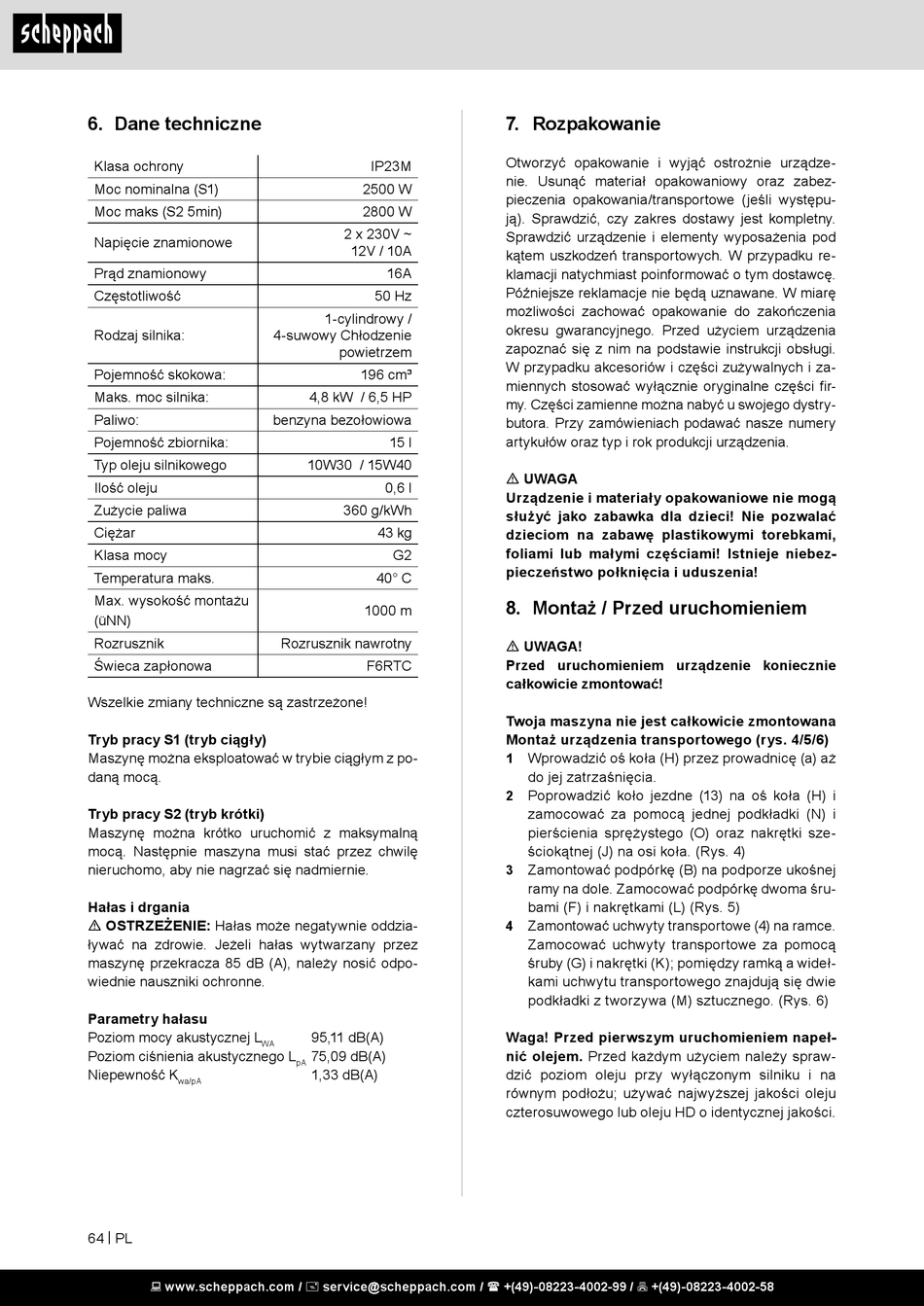

6. Dane techniczne

Klasa ochrony
Moc nominalna (S1)
Moc maks (S2 5min)
Napięcie znamionowe
Prąd znamionowy
Częstotliwość
Rodzaj silnika:
Pojemność skokowa:
Maks. moc silnika:
Paliwo:
Pojemność zbiornika:
Typ oleju silnikowego
Ilość oleju
Zużycie paliwa
Ciężar
Klasa mocy
Temperatura maks.
Max. wysokość montażu
(üNN)
Rozrusznik
Świeca zapłonowa
Wszelkie zmiany techniczne są zastrzeżone!
Tryb pracy S1 (tryb ciągły)
Maszynę można eksploatować w trybie ciągłym z po-
daną mocą.
Tryb pracy S2 (tryb krótki)
Maszynę można krótko uruchomić z maksymalną
mocą. Następnie maszyna musi stać przez chwilę
nieruchomo, aby nie nagrzać się nadmiernie.
Hałas i drgania
m OSTRZEŻENIE: Hałas może negatywnie oddzia-
ływać na zdrowie. Jeżeli hałas wytwarzany przez
maszynę przekracza 85 dB (A), należy nosić odpo-
wiednie nauszniki ochronne.
Parametry hałasu
Poziom mocy akustycznej L
WA
Poziom ciśnienia akustycznego L
Niepewność K
wa/pA
64 | PL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
IP23M
2500 W
2800 W
2 x 230V ~
12V / 10A
16A
50 Hz
1-cylindrowy /
4-suwowy Chłodzenie
powietrzem
196 cm³
4,8 kW / 6,5 HP
benzyna bezołowiowa
15 l
10W30 / 15W40
0,6 l
360 g/kWh
43 kg
G2
40° C
1000 m
Rozrusznik nawrotny
F6RTC
95,11 dB(A)
75,09 dB(A)
pA
1,33 dB(A)

7. Rozpakowanie

Otworzyć opakowanie i wyjąć ostrożnie urządze-
nie. Usunąć materiał opakowaniowy oraz zabez-
pieczenia opakowania/transportowe (jeśli występu-
ją). Sprawdzić, czy zakres dostawy jest kompletny.
Sprawdzić urządzenie i elementy wyposażenia pod
kątem uszkodzeń transportowych. W przypadku re-
klamacji natychmiast poinformować o tym dostawcę.
Późniejsze reklamacje nie będą uznawane. W miarę
możliwości zachować opakowanie do zakończenia
okresu gwarancyjnego. Przed użyciem urządzenia
zapoznać się z nim na podstawie instrukcji obsługi.
W przypadku akcesoriów i części zużywalnych i za-
miennych stosować wyłącznie oryginalne części fir-
my. Części zamienne można nabyć u swojego dystry-
butora. Przy zamówieniach podawać nasze numery
artykułów oraz typ i rok produkcji urządzenia.
m UWAGA
Urządzenie i materiały opakowaniowe nie mogą
służyć jako zabawka dla dzieci! Nie pozwalać
dzieciom na zabawę plastikowymi torebkami,
foliami lub małymi częściami! Istnieje niebez-
pieczeństwo połknięcia i uduszenia!
8. Montaż / Przed uruchomieniem
m UWAGA!
Przed uruchomieniem urządzenie koniecznie
całkowicie zmontować!
Twoja maszyna nie jest całkowicie zmontowana
Montaż urządzenia transportowego (rys. 4/5/6)
Wprowadzić oś koła (H) przez prowadnicę (a) aż
1
do jej zatrzaśnięcia.
2 Poprowadzić koło jezdne (13) na oś koła (H) i
zamocować za pomocą jednej podkładki (N) i
pierścienia sprężystego (O) oraz nakrętki sze-
ściokątnej (J) na osi koła. (Rys. 4)
Zamontować podpórkę (B) na podporze ukośnej
3
ramy na dole. Zamocować podpórkę dwoma śru-
bami (F) i nakrętkami (L) (Rys. 5)
4 Zamontować uchwyty transportowe (4) na ramce.
Zamocować uchwyty transportowe za pomocą
śruby (G) i nakrętki (K); pomiędzy ramką a wideł-
kami uchwytu transportowego znajdują się dwie
podkładki z tworzywa (M) sztucznego. (Rys. 6)
Waga! Przed pierwszym uruchomieniem napeł-
nić olejem. Przed każdym użyciem należy spraw-
dzić poziom oleju przy wyłączonym silniku i na
równym podłożu; używać najwyższej jakości oleju
czterosuwowego lub oleju HD o identycznej jakości.
