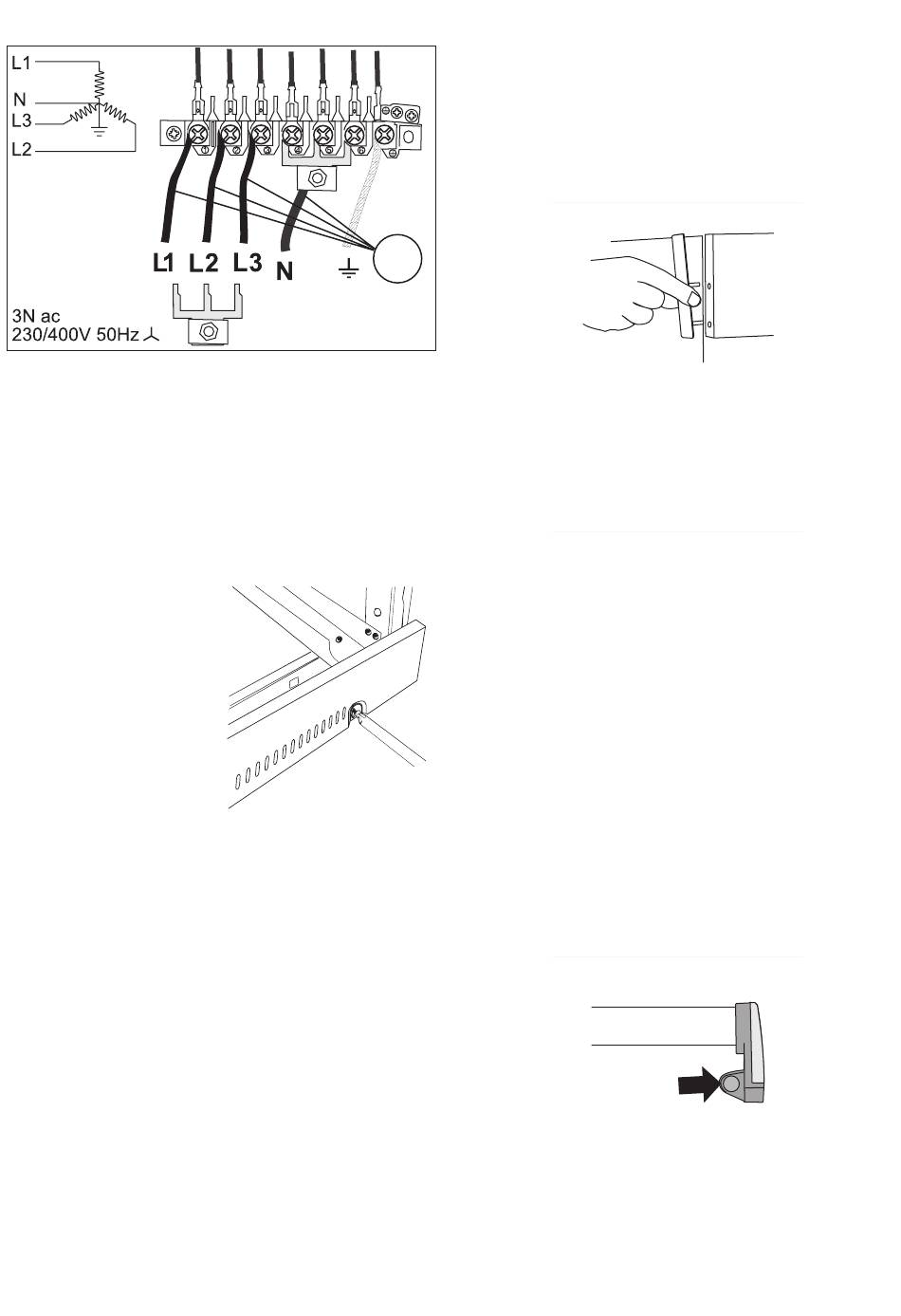

Kontrollieren, ob die Verbindungen korrekt angebracht und die
Klemmschrauben fest angezogen sind. Das Netzkabel über die Kabelschelle
befestigen.
Fehlerstrom-Schutzschalter (FI-Schalter)
Soll die Installation durch eine Fehlerstrom-Schutzeinrichtung (FI-Schalter)
mit 30 mA geschützt werden, kann der kombinierte Gebrauch Ihres Herdes
und anderer Haushaltsgeräte gelegentlich zu ungewolltem Auslösen führen.
In diesen Fällen muss der Herdschaltkreis ggf. durch den Einbau einer 100
mA-Schutzeinrichtung geschützt werden. Diese Arbeit sollte von einem
qualifizierten Elektriker ausgeführt werden.
Anbringen des Sockels
Die 3 Schrauben an der vorderen
Unterkante des Herdes lösen. Das
mittlere Schlüsselloch über die
mittlere Schraube haken. Jedes
Endschlüsselloch verdrehen und auf
seine jeweiligen Schrauben setzen.
Die Befestigungsschrauben
anziehen.
Backofenleuchte
Den Backofenlichtschalter drücken und kontrollieren, ob die Leuchte
funktioniert.
Anm. Die Glühlampe des Ofens ist nicht Bestandteil der Garantie.
Kochplatte
Schalten Sie jede Platte nacheinander ein und kontrollieren Sie, dass sie sich
erwärmt.
Grill
Die Grillfachtür öffnen. Schalten Sie den Grillregler ein und kontrollieren Sie,
ob sich der Grill erhitzt.
Backofenprüfung
Die Uhr muss auf die Uhrzeit eingestellt sein, bevor die Backöfen
funktionieren.
Zur Einstellung der Uhrzeit siehe Abschnitt „Die Uhr".
Die Backöfen einschalten und kontrollieren, ob sie sich erwärmen. Die Öfen
ausschalten.
Kundendienst
Bitte tragen Sie Ihren Namen und Ihre Anschrift in diesem Leitfaden ein,
unterweisen Sie den Benutzer in der Bedienung des Herds und übergeben
Sie ihm die Bedienungsanleitung.
Vielen Dank.

Wartungshinweise

Vor Aufnahme der Reparatur von der Stromzufuhr trennen, vor allem
bevor folgende Teile entfernt werden: Bedienblende, Seitenabdeckungen,
Keramikkochfeld oder alle elektrischen Bauteile oder Abdeckkästen. Vor dem
Wiederanschluss an die Stromversorgung ist sicherzustellen, dass das Gerät
elektrisch sicher ist.
1. Seitenabdeckung entfernen
Den Herd nach vorne ziehen.
6mm 2
max
Die aufgesteckten Bedienblendenendabschlüsse an jedem Ende abziehen
und die Endbefestigungsschrauben unter dem Endabschluss entfernen.
Die Sicherungsschrauben für jede Blende entfernen (1 vorne und 2 hinten).
Die Sicherungsschrauben vorne unten (eine auf jeder Seite) befinden sich
unter der Unterkante an den vorderen Ecken der Seitenabdeckungen.
In umgekehrter Reihenfolge zusammenbauen.
2. Keramikkochfeld anheben
Den Herd nach vorne ziehen.
Die aufgesteckten Bedienblendenendabschlüsse an jedem Ende abziehen
und die Endbefestigungsschrauben unter dem Endabschluss entfernen.
Die Sicherungsschrauben vorne unten (eine auf jeder Seite) entfernen.
Diese befinden sich unter der Unterkante an den vorderen Ecken der
Seitenabdeckungen.
Die Seitenabdeckungen abschwenken, um Zugang zu den Kochfeldbefesti
gungsschrauben (1 pro Seite) vorne oben an den Seitenleisten zu erhalten.
Diese Schrauben entfernen.
Vorsicht
Das Material des Keramikkochfelds ist an der Unterseite weitaus
empfindlicher für Kratzer als an der Oberseite.
Das Keramikkochfeld vorne anheben und mit einer nichtmetallischen Stütze
abstützen.
Darauf achten, die Unterseite der Keramik nicht zu berühren oder zu
verkratzen, da dies das Material schwächt und zum Zerplatzen der
Oberseite führt.
3. Ein Kochfeldelement austauschen
Das Keramikkochfeld anheben (siehe 2). Die Elemente sind jetzt zugänglich.
4 Bedienblende entfernen
Den Handlauf durch Entfernen der 2 Schrauben der Endhalterung
abnehmen.
Die aufgesteckten Bedienblendenendabschlüsse an jedem Ende abziehen
und die Endbefestigungsschrauben unter dem Endabschluss entfernen.
Alle Knebel abziehen. Die Grill- und Backofentüren öffnen und die
Befestigungsschrauben unter der Bedienblende entfernen. Die Schrauben
direkt unter der Uhr sind für die Uhrhalterung – diese zu diesem Zeitpunkt
noch nicht entfernen.
Die Bedienblende anheben, nach vorne ziehen und die Verdrahtung von der
Rückseite trennen.
