Aus Sicherheitsgründen dürfen keine Vorhänge direkt hinter dem Herd
angebracht werden.
Wir empfehlen eine Lücke von 1110 mm zwischen Einheiten, um Bewegen
des Herdes zu berücksichtigen. Wenn ein glatt abschließender Einbau
erforderlich ist, schieben Sie den Herd an die Einheit an der einen Seite, und
danach die Einheit an der anderen Seite an.
Ein Abstand von 130 mm ist erforderlich, wenn der Herd nahe einer Ecke der
Küche steht, damit sich die Backofentüren öffnen lassen.
Auspacken des Herdes
Entfernen Sie keine Verpackung vom Herd, bis er sich direkt vor dem
Aufstellort befindet (es sei denn, er passt in seiner Außenverpackung nicht
durch eine Tür).

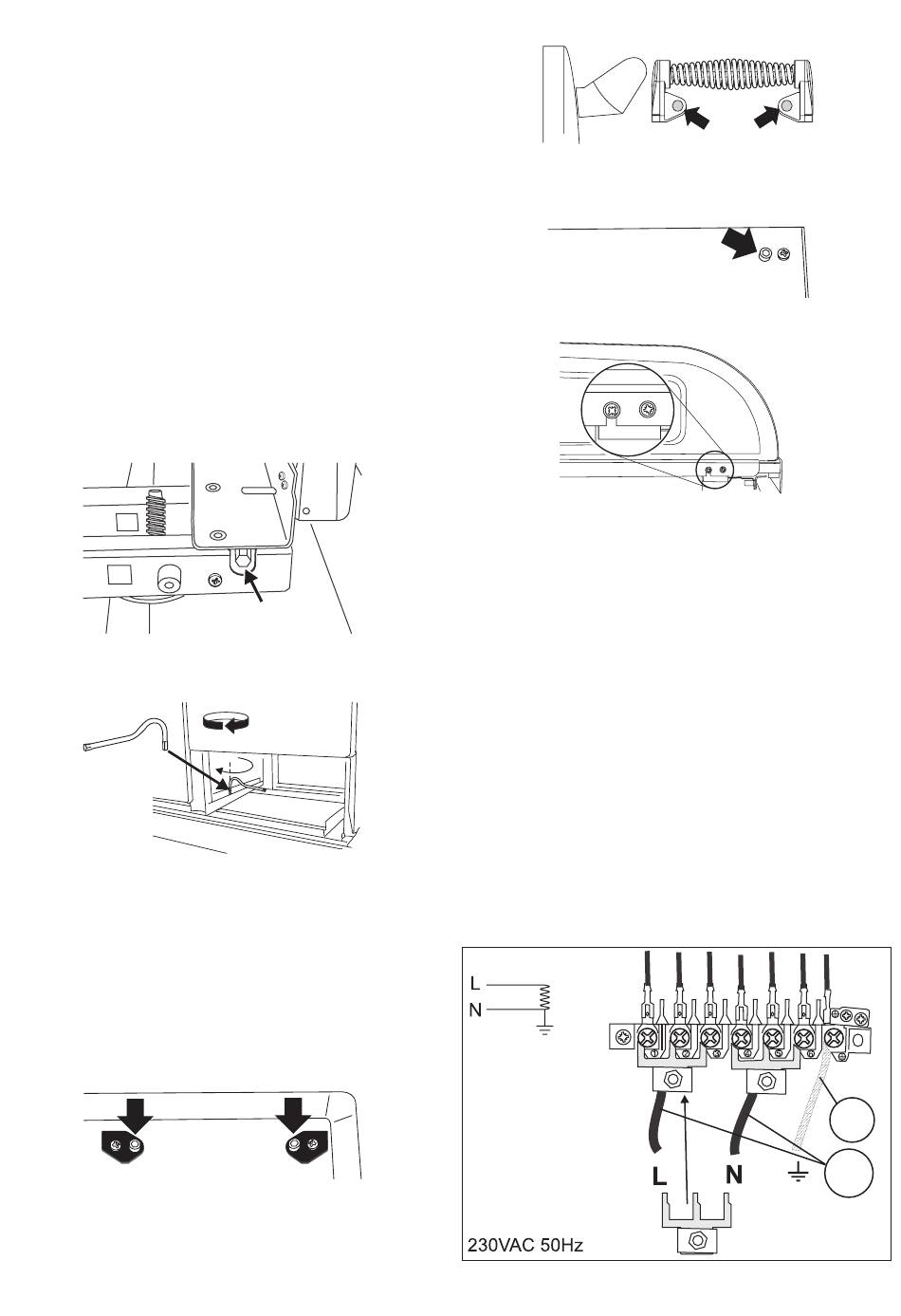

Höheneinstellung
Es wird empfohlen, eine Wasserwaage auf einem Einschubblech in einem der
Backofen zu benutzen, um zu prüfen, ob er waagerecht steht.
Den Herd in seine gewünschte Position stellen und dabei darauf achten, ihn
nicht in der Lücke zwischen Kücheneinheiten zu verdrehen, da dies den Herd
oder die Einheiten beschädigen könnte.
Die Rollen können eingestellt werden, um den Herd waagerecht zu stellen.
Um die Höhe der Rückseite des Herdes einzustellen, das im Lieferumfang
enthaltene Nivellierwerkzeug benutzen, um die Stellmuttern an den
vorderen Ecken des Herdes zu drehen.
Die Höhe der vorderen Rolle einstellen, um den Herd waagerecht zu
stellen. Im Uhrzeigersinn drehen, um den Herd anzuheben, gegen den
Uhrzeigersinn, um ihn zu senken.
Wenn Sie mit der Höhe und Waagerechtheit zufrieden sind, heben Sie die
Vorderseite des Herdes um eine Drehung der vorderen Einstellrolle. Die
Vorderfüße auf den Boden herunterschrauben. Die vordere Einstellrolle
gegen den Uhrzeigersinn rollen, um die vordere Rolle anzuheben, so dass
die Vorderseite des Herdes auf den Füßen, nicht der vorderen Rolle ruht, um
versehentliches Bewegen des Herdes zu verhindern.
Das Nivellierwerkzeug in der Schublade lassen, damit der Kunde es benutzen
kann, wenn er den Herd versetzen möchte.
Die Schublade auf die Seitenleisten setzen und einschieben.

Anbringen der Griffe

Die 4 mm Inbusschrauben aus den Türen entfernen. Die Türgriffe mit den
Schrauben befestigen.
Die Griffe sollten über den Befestigungselementen sein.
Die Griffe sollten über den Befestigungselementen sein. Die
Kunststoffstopfen in die Befestigungslöcher setzen.
Die 4 mm Inbusschrauben von den oberen Ecken der Bedienblende
entfernen und den vorderen Handlauf anbringen.

Anbringen des Spritzschutzes

Die zwei Befestigungsschrauben (3 mm Innensechskantkopf ) und die
Muttern, die durch die Oberseite des hinteren Luftschlitzes gehen, entfernen.
Die Spritzwand anhalten. Die 2 Befestigungsschrauben und Muttern von
hinten anbringen.

Elektrischer Anschluss

Dieses Gerät muss von einem qualifizierten Elektriker gemäß einschlägigen
Vorschriften sowie den Anforderungen lokaler Elektrizitätsversorgungsunter
nehmen installiert werden.
ACHTUNG: DIESES GERÄT MUSS GEERDET WERDEN
Hinweis
Der Herd muss über eine geeignete Herdsteuerung mit einem doppelpoligen
Schalter mit einer Kontakttrennung von mindestens 3 mm in allen Polen
an die korrekte Stromversorgung angeschlossen werden, wie auf dem
Spannungsschild am Herd angegeben. Dieser Herd darf nicht an eine
normale Haushaltssteckdose angeschlossen werden.
Die gesamte elektrische Belastung des Geräts beträgt etwa 15,6 kW. Die
verwendete Kabelgröße sollte für diese Belastung geeignet sein und alle
örtlichen Anforderungen erfüllen.
Zugriff auf den Netzanschluss erhalten Sie durch Entfernen des elektrischen
Klemmenanschlusskastens an der Rückwand.
Das Netzkabel an die korrekten Anschlüsse für Ihre Stromversorgungsart
anschließen. Bitte beachten Sie, dass der maximale Kabeldurchmesser für
die Schraubanschlüsse 6mm2 und für die Dreistift-Verbindungen 10mm2
beträgt.
17
Deutsch
6mm
2
max
10mm 2
max
