Betrieb
78
10.5.1

Anwendungsbeispiele

Chlorregelung mit Störgrößenaufschaltung
CCA250
INS
BN
BK
BU
CCA250
Flow, e.g. Promag53

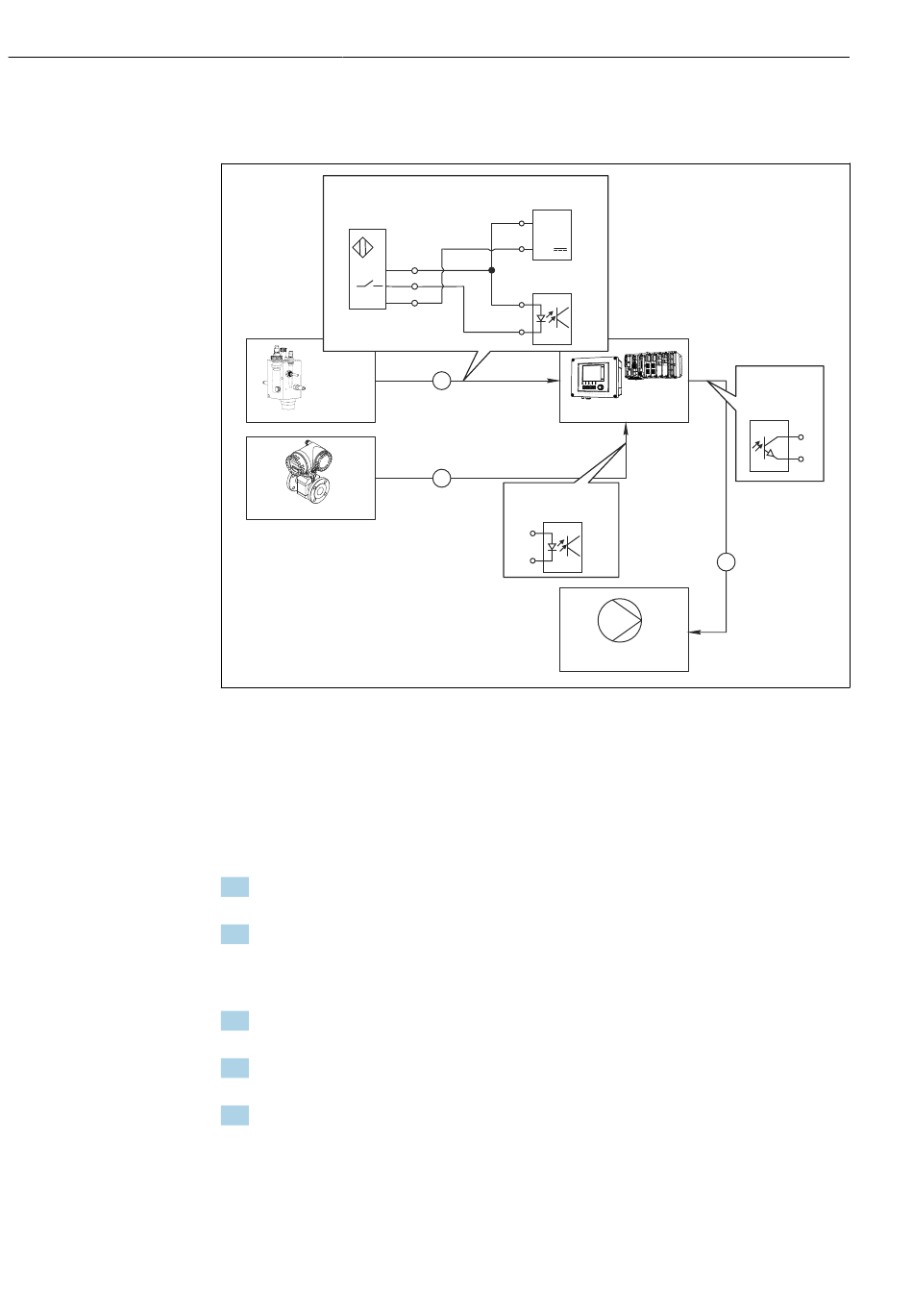

 52 Beispiel für eine Chlorregelung mit Störgrößenaufschaltung
1 Anschluss induktiver Näherungsschalter INS von CCA250 an digitalen Eingang des Moduls DIO
2 Anschluss Signal eines Durchflussmessgeräts an digitalen Eingang des Moduls DIO
3 Ansteuerung (Puls-)Dosierpumpe über digitalen Ausgang des Moduls DIO
A Dosierpumpe
Nutzen Sie den Vorteil der quasi verschleißfreien Regelung mit Binärausgängen gegenüber
einer Steuerung mit Relais. Mit Pulsfrequenzmodulation (PFM) lässt sich eine quasi-konti-
nuierliche Dosierung mit einer Dosierpumpe mit höheren Eingangsfrequenzen erreichen.
1. Den Näherungsschalter INS der Armatur CCA250 an einen digitalen Eingang des
Moduls DIO an (z. B. Slot 6, Port 1) anschließen.
2. In der Software einen Regler konfigurieren und als Quelle den Binäreingang
(z. B.Binäreingang 1) wählen, an dem der Näherungsschalter angeschlossen ist.
(Menü/Zusatzfunktionen/Regler/Regler 1/Quelle Reglerfreigabe =
Binäreingang 1)
3. Signaltyp: Für den gewählten Eingang die Werkseinstellung wählen (Statisches Sig-
nal).
4. Den Messwert eines Durchflussmessgeräts an den zweiten Eingang des Moduls DIO
anschließen (z. B. Slot 6, Port 2).
5. Signaltyp: Für diesen Eingang PFM wählen. (Menü/Eingänge/Binäreingang 6:2/
Signaltyp = PFM)
Liquiline CM442R/CM444R/CM448R
CM44xX
DIO
47
48
Dig.in
91
92
1
CM44x / CM44xR
2
CM44xX: DIO
Dig.in: PFM
91
92
CM44xX
DIO
Dig.out: PFM
3
A
Endress+Hauser
45
+
46
–
A0028316
