Einstellungen

5 Einstellungen
5.1

Einstellung des Greifbereichs

Bevor ein Greifgut angehoben und versetzt werden kann, muss der entsprechende Greifbereich
eingestellt werden.
Vorsicht bei der Einstellung des Greifbereichs. Verletzungsgefahr der Hände!
Schutzhandschuhe verwenden.
•
Die Einstellung des Greifbereichs darf niemals auf beiden Seiten
gleichzeitig erfolgen. Den Greifbereich immer zuerst auf der einen und
dann auf der anderen Seite einstellen.
•

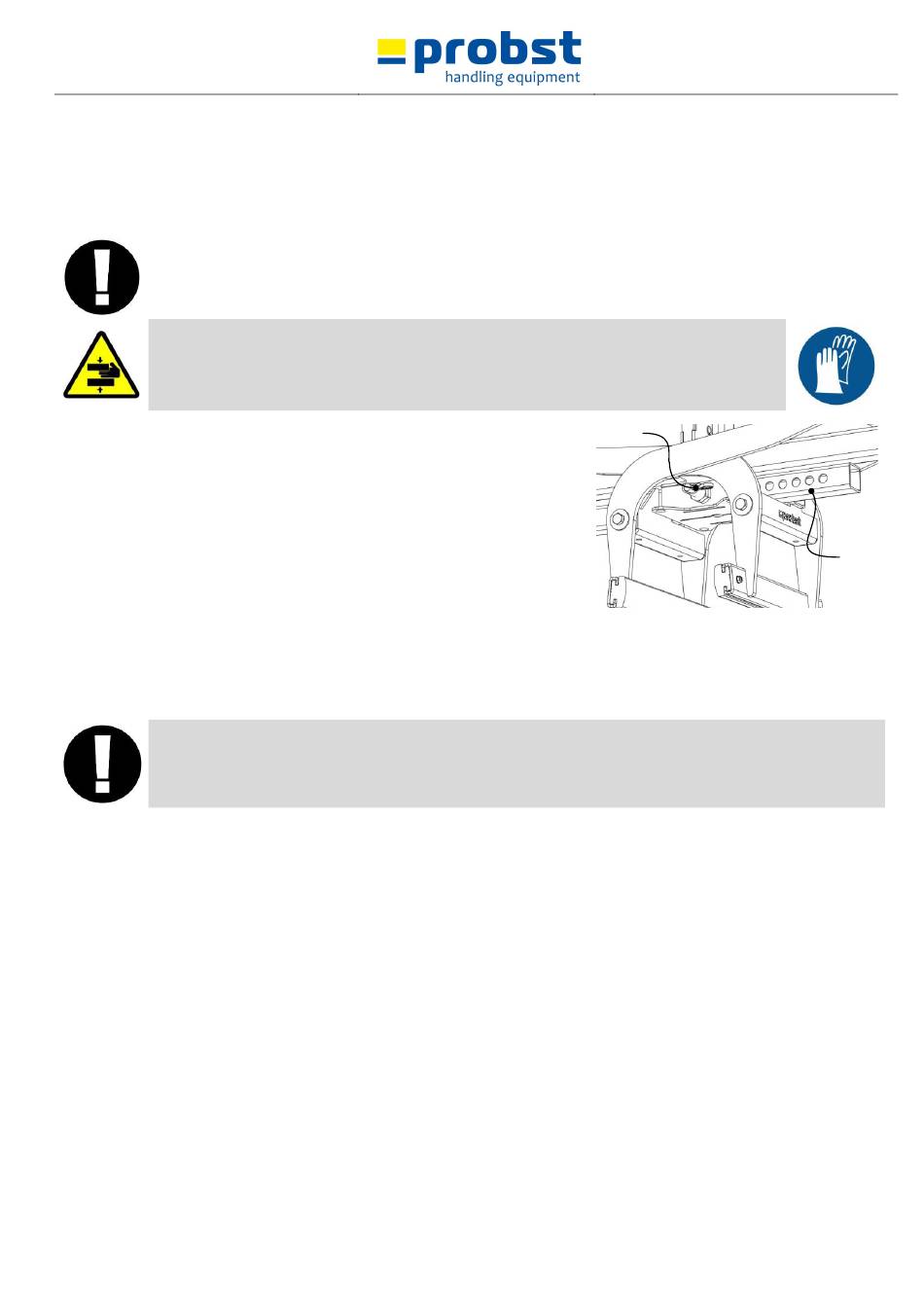

Federriegel (A) nach oben ziehen, um 180° verdrehen und in Kerbe
arretieren.
•
Rechteckrohr (B) verschieben, bis der Greifbereich ~5 cm größer ist als
das Greifgut selbst.
•
Federriegel (A) wieder nach oben ziehen und um 180° verdrehen.
•
Rechteckrohr (B) solange hin- und herschieben, bis der Federriegel (A)
in das entsprechende Loch einrastet.
•
Einstellung des Greifbereichs muss generell symmetrisch erfolgen, damit
das Greifgut beim Anheben waagrecht hängt. Das heißt, es muss bei
beiden Rechteckrohren (B) jeweils die gleiche Verstellöffnung
verwendet werden.
Beim Greifen von L-Steinen muss der Greifbereich asymmetrisch eingestellt werden. Damit wird der
Schwerpunkt des L-Steines verschoben und der Stein hängt beim Anheben waagrecht.
Eine Asymmetrie von bis zu zwei Verstelllöchern ist zulässig.
5310.0364
A
A: Federriegel
B: Rechteckrohr mit Öffnungen zur
Verstellung des Greifbereichs
V3
13 / 20
B
DE
