Installation et Commande

5 Installation et Commande
5.1

Einstellung des Greifbereichs

Avant qu'un élément puisse être soulevé et déplacé, une ouverture de préhension adaptée doit être
réglée.
Attention lors du réglage de l'ouverture. Risque de blessures au niveau des mains !
Utiliser des gants de protection.
•
Le réglage de l'ouverture ne doit jamais être réalisé simultanément des
deux côtés.
•
Toujours régler d'abord un côté de l'ouverture, puis l'autre.
•

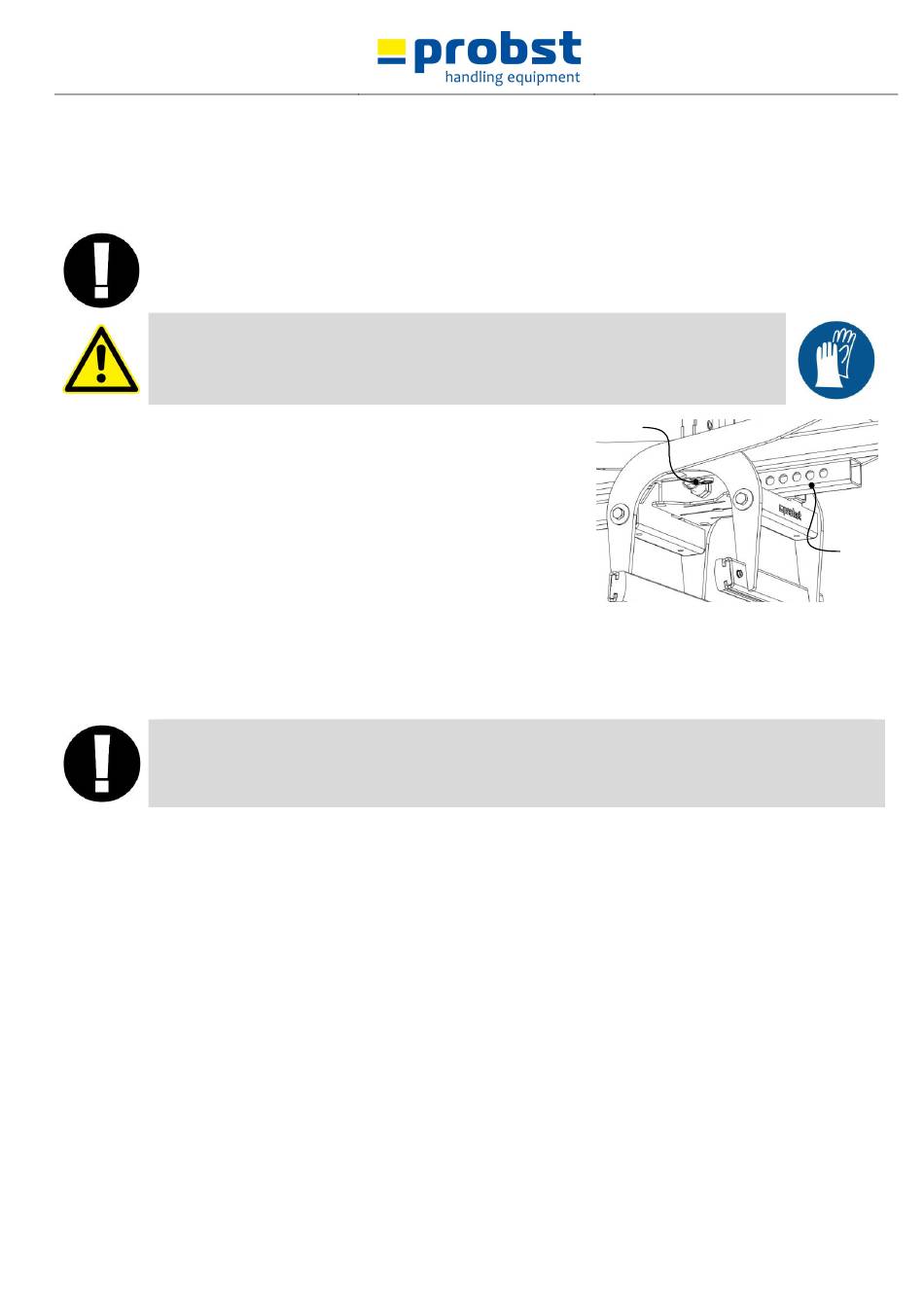

Tirer le verrou à ressort (A) vers le haut, le tourner sur 180° et le bloquer
dans la rainure.
•
Faire coulisser le tube rectangulaire (B) jusqu'à ce que l'ouverture de
préhension soit supérieure d'environ 5 cm à l'élément à soulever.
•
Tirer à nouveau le verrou à ressort (A) vers le haut et le tourner sur 180°.
•
Faire coulisser le tube rectangulaire (B) d'un côté puis de l'autre jusqu'à
ce que le verrou à ressort (A) s'enclenche dans l'orifice approprié.
•
Le réglage de l'ouverture doit normalement être réalisé de manière
symétrique, afin que l'élément reste à l'horizontale lors de son levage.
Cela signifie que le même orifice de réglage doit être utilisé pour les
deux tubes rectangulaires (B).
•
Lorsque des pierres en L sont levées, le réglage de l'ouverture de préhension doit être asymétrique (en
fonction du décalage du centre de gravité de la pierre en L, de telle sorte que la pierre soit à
l'horizontale lors de son levage). Cela signifie que les orifices de réglages doivent être DIFFÉRENTS pour
les deux tubes rectangulaires (3) (un décalage de 2 orifices au maximum est autorisé)
5310.0364
A
A: verrouillage à ressort
B: Tube rectangulaire avec ouvertures
pour le réglage de la plage de préhension
V3
13 / 21
B
FR
