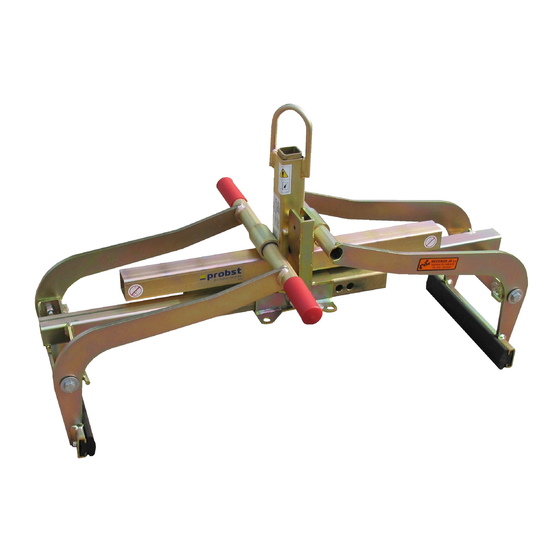

- Seite 1 Betriebsanleitung Bedrijfshandleiding Trittstufenversetzzange Tang voor het leggen van trappen TSZ TSZ-MAXI DE / NL 5310.0364...
- Seite 3 Betriebsanleitung Original Betriebsanleitung Trittstufenversetzzange TSZ-MAXI 5310.0364...
-
Seite 4: Inhaltsverzeichnis
Bedienung für Geräte mit Wechselautomatik ....................15 Darstellung der Wechselautomatik ......................16 Wartung und Pflege .............................. 17 Wartung ................................. 17 7.1.1 Mechanik ................................ 17 Störungsbeseitigung ............................ 19 Reparaturen ..............................19 Prüfungspflicht ............................. 19 Hinweis zum Typenschild ..........................20 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................ 20 5310.0364... -
Seite 5: Eg-Konformitätserklärung
Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen (ISO 13857:2008). Dokumentationsbevollmächtigter: Name: J. Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 19.03.2019................(M. Probst, Geschäftsführer) 5310.0364... -
Seite 6: Sicherheit
Sicherheit 4 / 20 Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. -
Seite 7: Sicherheitskennzeichnung
Sicherheit 5 / 20 Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr. Größe 2904.0210 Ø 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 2904.0209 Ø 50 mm 2904.0204 Ø 80 mm 2904.0213 Ø 30 mm Es dürfen keine konischen Greifgüter gegriffen werden. 2904.0212 Ø... -
Seite 8: Persönliche Sicherheitsmaßnahmen
Sicherheit 6 / 20 Persönliche Sicherheitsmaßnahmen • Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. • Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. •... -
Seite 9: Sicherheit Im Betrieb
Sicherheit 7 / 20 Sicherheit im Betrieb 2.9.1 Allgemeines • Die Arbeit mit dem Gerät darf nur in bodennahem Bereich erfolgen. Das Schwenken des Gerätes über Personen hinweg ist untersagt. • Der Aufenthalt unter schwebender Last ist verboten. Lebensgefahr! • Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt. -
Seite 10: Allgemeines
Allgemeines 8 / 20 Allgemeines Bestimmungsgemäßer Einsatz Das Gerät TSZ-MAXI ist ausschließlich geeignet zum Greifen, Transportieren und Ablegen von Greifgütern wie Trittstufen, Bordsteine, Randwinkel und L-Steine. Das Gerät wird mit einem entsprechenden Hebezeug/Trägergerät (z.B. Bagger) eingesetzt. Dieses Gerät ist serienmäßig mit folgenden Elementen ausgestattet: •... - Seite 11 Allgemeines 9 / 20 NICHT ERLAUBTE TÄTIGKEITEN: Eigenmächtige Umbauten am Gerät oder der Einsatz von eventuell selbstgebauten Zusatzvorrichtungen gefährden Leib und Leben und sind deshalb grundsätzlich verboten!! Die Tragfähigkeit (WLL) und Nennweiten/Greifbereiche des Gerätes dürfen nicht überschritten werden. Alle nicht bestimmungsgemäßen Transporte mit dem Gerät sind strengstens untersagt: •...
-
Seite 12: Übersicht Und Aufbau
Allgemeines 10 / 20 Übersicht und Aufbau Einhängeöse für Kranhaken Handgriff zur Führung des Gerätes Verstellung Greifbereich 4. Federriegel zur Greifbereichsverstellung Gummigreifbacke (auswechselbar) 6. Montageplatte für HVA Wechselautomat zum vollautomatischen Umschalten von "Greifen" auf "Lösen" Zubehör HVA-FTZ/TSZ TSZ-UNI-ET Verlegen im Stapelbetrieb Einstecktasche Technische Daten Greifbereich W... -
Seite 13: Installation
11 / 20 Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der Anbaugeräte (Drehmotor, Einstecktaschen etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei auspendeln... -
Seite 14: Einstecktaschen (Optional)
Installation 12 / 20 4.1.3 Einstecktaschen (optional) Um eine Verbindung zwischen dem Gabelstapler und der Einstecktasche herzustellen, fährt man mit den Gabelstapler-Zinken in die Einstecktaschen hinein. Danach arretiert man diese entweder mittels der Arretierungsschrauben, welche durch eine vorzusehende Bohrung in den Zinken gesteckt wird, oder mittels einer Kette oder eines Seils, das durch die Öse an den Einstecktaschen und um den Gabelträger gelegt werden muss. -
Seite 15: Einstellungen
Einstellungen 13 / 20 Einstellungen Einstellung des Greifbereichs Bevor ein Greifgut angehoben und versetzt werden kann, muss der entsprechende Greifbereich eingestellt werden. Vorsicht bei der Einstellung des Greifbereichs. Verletzungsgefahr der Hände! Schutzhandschuhe verwenden. • Die Einstellung des Greifbereichs darf niemals auf beiden Seiten gleichzeitig erfolgen. -
Seite 16: Zubehör: Höhenverstellbare Auflage
Einstellungen 14 / 20 Zubehör: Höhenverstellbare Auflage Bei der Verwendung des Gerätes im sogenannten „Stapelbetrieb“ zum Abgreifen einzelner übereinander liegenden Steinplatten, ist es empfehlenswert, das Zubehörteil „Höhenverstellbare Auflage“ einzusetzen! So bleibt die Eintauchtiefe für Greifgüter mit gleichen Abmessungen immer gleich, siehe Abb. Beim Abgreifen im Stapelbetrieb darf immer nur die oberste Steinplatte gegriffen werden. -
Seite 17: Bedienung
Bedienung 15 / 20 Bedienung Bedienung für Geräte mit Wechselautomatik • Das Gerät wird mit dem Hebezeug/Trägergerät (z.B. Bagger) verbunden. • Anhand der zu transportierenden Greifgüter wird an dem Gerät der Greifbereich eingestellt. • Mit dem Hebegerät/Trägergerät wird das Gerät über dem Greifgut positioniert und abgesenkt. •... -
Seite 18: Darstellung Der Wechselautomatik
Bedienung 16 / 20 Darstellung der Wechselautomatik Das Gerät ist mit einer Wechselautomatik ausgerüstet, das heißt das ÖFFNEN und SCHLIESSEN der Greifarme erfolgt durch das Absetzen und Anheben des Gerätes. Bildliche Darstellungen der Schaltpositionen der Wechselautomatik: •Gerät ist durch das Trägergerät •Gerät wird auf das Greifgut abgesetzt •Gerät wird durch das Trägergerät angehoben... -
Seite 19: Wartung Und Pflege
Wartung und Pflege 17 / 20 Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden, ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! Bei allen Arbeiten muss sichergestellt sein, dass sich das Gerät nicht unabsichtlich schließen kann. - Seite 20 Wartung und Pflege 18 / 20 Gummigreifbacken Regelmäßige Kontrolle auf Schmutz (z.B. kleine Steinpartikel) im oberen Bereich (siehe Punkte Bildausschnitt „X“ in Abb. 2) der Gummigreifbacken (6) → siehe Abb. 1 / Abb. 2. Problem: Schmutz kann die Gummigreifbacken (6) beim Greifvorgang in diesem Bereich beschädigen (indem sich Steinpartikel in den Gummi drücken).
-
Seite 21: Störungsbeseitigung
• Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! • Die Durchführung der Sachkundigenprüfung kann auch durch den Hersteller Probst GmbH erfolgen. Kontaktieren Sie uns unter: service@probst-handling.com • Wir empfehlen, nach durchgeführter Prüfung und Mängelbeseitigung des Gerätes die Prüfplakette „Sachkundigenprüfung / Expert inspection“... -
Seite 22: Hinweis Zum Typenschild
Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original Betriebsanleitung mit zuliefern)! -
Seite 23: Wartungsnachweis
(durch eine autorisierte Fachwerkstatt)! Nach jeder erfolgten Durchführung eines Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.com / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:... - Seite 25 Bedrijfshandleiding Vertaling van de originele bedieningshandleiding Tang voor het leggen van trappen TSZ TSZ-MAXI 53100364...
- Seite 26 Afbeelding van de wisselautomaat ......................15 Onderhoud en verzorging ............................ 16 Onderhoud ..............................16 7.1.1 Mechanisme ..............................16 Verhelpen van storingen ..........................17 Reparaties ..............................18 Controleplicht ............................... 18 Instructie m.b.t. het typeplaatje ........................19 Instructie m.b.t. verhuur/uitlenen van PROBST apparaten ................ 19 53100364...
-
Seite 27: Ce - Conformiteitsverklaring
Zekerheid van machines ― Zekerheidsafstand voor het vermijden van gevaarlijke delen met het boven en onder lichaam (ISO 13857:2008). Autoriseerde persoon voor EC-dokumentatie: Naam: J. Holderied Adres: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Handtekening, gegevens over ondertekenaar: Erdmannhausen, 23.07.2019................(M. Probst, directeur) -
Seite 28: Veiligheid
Veiligheid 4 / 19 Veiligheid Veiligheidsinstructies Levensgevaar! Geeft een gevaar aan. Als dit niet voorkomen wordt, zijn de dood en zwaar letsel het gevolg. Gevaarlijke situatie! Geeft een gevaarlijke situatie aan. Als deze niet voorkomen wordt, kunnen letsel of schade het gevolg zijn. Verbod! Geeft een verbod aan. -
Seite 29: Veiligheidsaanduidingen
Veiligheid 5 / 19 Veiligheidsaanduidingen VERBODSTEKENS Symbool Betekenis Bestel-Nr. Formaat 2904.0210 Ø30 mm Nooit onder een zwevende last gaan staan. Levensgevaar! 2904.0209 Ø50 mm 2904.0204 Ø80 mm 2904.0213 Ø30 mm Er mogen geen conische goederen vastgegrepen worden. 2904.0212 Ø50 mm 2904.0211 Ø80 mm 2904.0216... -
Seite 30: Persoonlijke Veiligheidsmaatregelen
Veiligheid 6 / 19 Persoonlijke veiligheidsmaatregelen • Elk persoon die het apaparaat bedient moet van tevoren de bedieningshandleiding voor de Easy Clean met de veiligheidsvoorschriften hebben gelezen en begrepen. • Het apparaat en alle daarmee verbonden apparaten die in het appraat in/aangebouwd zijn, mogen enkel door door personeel worden bediend die hiervoor gekwalificeerd en gecertificeerd zijn. -
Seite 31: Veiligheid Tijdens Bedrijf
Veiligheid 7 / 19 Veiligheid tijdens bedrijf 2.9.1 Algemeen • Het is alleen toegestaan dichtbij de grond met de apparaat te werken. Het is verboden de apparaat boven mensen te zwenken. • In het algemeen is het verboden zich onder zwevende lasten op te houden. Levensgevaar!! •... -
Seite 32: Algemeen
Algemeen 8 / 19 Algemeen Gebruik volgens de voorschriften Het apparaat TSZ-MAXI is uitsluitend geschikt voor het grijpen, transporteren en deponeren van grijpgoederen zoals trappen, stoepranden, randhoeken en dergelijke. Het apparaat wordt gebruikt met een geschikte takel/drager (bijv. graafmachine). OPGELET: Gebruik van het apparaat alleen op lage hoogte in de buurt van de bodem (→ hoofdstuk „Veiligheid tijdens bedrijf“)! Er mogen uitsluitend steenelementen met parallelle en egale grijpvlakken worden gegrepen! Anders bestaat gevaar voor afglijden! - Seite 33 Algemeen 9 / 19 NIET TOEGESTANE TOEPASSINGEN: Het eigenhandige ombouwen van het apparaat of het inzetten van eventueel zelfgebouwde toevoegingen kunnen gevaarlijk zijn voor de gebruiker en diens omgeving en zijn dus ten stelligste verboden! De draagkracht (WLL) en het nominale breedtes / grijpbereik van het apparaat mogen niet overschreden worden.
-
Seite 34: Overzicht En Opbouw
Algemeen 10 / 19 Overzicht en opbouw Ophangoog voor kraanhaak Handgreep voor de geleiding van het apparaat Aanpassing van het grijpbereik 4. Veerbout voor het instellen van het grijpbereik Rubberen grijpbekken (verwisselbaar) 6. Montageplaat voor HVA Wisselautomaat voor volautomatische omschakeling van "grijpen"... -
Seite 35: Installatie
Installatie Mechanische montage Gebruik alleen origineel Probst-toebehoren en overleg bij twijfel met de fabrikant. Het draagvermogen van het draagapparaat/hefgereedschap mag niet door de last van het apparaat, de aangebouwde machines (roterende motor, insteektassen, etc.) en de extra last van de grijpgoederen... -
Seite 36: Aan De Machine Gebouwdee Constructie Met Insteekzakken (Option)
Installatie 12 / 19 4.1.4 Aan de machine gebouwdee constructie met insteekzakken (option) • Om een verbinding tussen vorkheftruck en insteekzak aan te brengen worden de vorken van de vorkheftruck in de insteekzakken gebracht en vastgezet door middel van de arreteringsschroeven die door een in de tanden aan te brengen gat gestoken worden, of door middel van een ketting of een touw dat door de ogen op de insteekzakken en om het dozenrek van de vorkheftruck gelegd moet worden. -
Seite 37: Afstelwerkzaamheden
Afstelwerkzaamheden 13 / 19 Afstelwerkzaamheden Instellen van het grijpbereik Voor een element kan opgetild en verplaatst worden, moet het juiste grijpbereik ingesteld worden. Voorzichtig bij afstelwerkzaamheden. Kans op verwondingen van de handen! Gebruik van beschermende handschoenen.→ • Het instellen van het grijpbereik mag nooit aan beide zijden gelijktijdig gebeuren. -
Seite 38: Toebehoren - In De Hoogte Verstelbare Hefboom
Bediening 14 / 19 Toebehoren - In de hoogte verstelbare hefboom Wanneer het toestel (TSZ) gebruikt wordt om op elkaar gestapelde stenen platen op te heffen, dan raden wij u aan het onderdeel "in de hoogte verstelbare hefboom" in te zetten! Zo moet de grijpdiepte voor de te grijpen goederen met gelijke afmetingen niet telkens weer vastgelegd worden. -
Seite 39: Bediening
Bediening 15 / 19 Afbeelding van de wisselautomaat De machine is van een wisselautomaat voorzien, d.w.z. het OPENEN en SLUITEN van de grijparmen vindt plaats door het neerzetten en optillen van de machine. Afbeeldingen van de schakelstanden van de wisselautomaat •... -
Seite 40: Onderhoud En Verzorging
Onderhoud en verzorging 16 / 19 Onderhoud en verzorging Onderhoud Om onberispelijke functie, bedrijfsveiligheid en levensduur van het toestel te garanderen, moeten de in de tabel opgesomde onderhoudswerkzaamheden volgens de aangegeven perioden worden uitgevoerd Er mogen enkel originele vervangonderdelen gebruikt worden om de garantie te kunnen behouden. Hierbij moet erop worden gelet, dat alle werkzaamheden uitsluitend buiten bedrijf mogen plaatsvinden! Om verwondingen te vermijden, moet er bij alle werkzaamheden gecontroleerd worden of het toestel zichzelf niet per ongeluk sluiten kan. -
Seite 41: Verhelpen Van Storingen
Onderhoud en verzorging 17 / 19 Afb. 1 Afb. 2 WEISSELAUTOMAAAT De wisselautomaat mag nooit met vet of olie gesmeerd worden! Zichtbaar vuil met hogedrukreiniger reinigen! Verhelpen van storingen STORING OORZAAK OPLOSSING De klemkracht is niet voldoende, de last glijdt weg. •... -
Seite 42: Reparaties
• De desbetreffende wettelijke bepalingen en de bepalingen van de conformiteitsverklaring dienen in acht te worden genomen! • De keuring door een deskundige kan ook door de fabrikant Probst GmbH worden gedaan. Neem contact met ons op via: service@probst-handling.com •... -
Seite 43: Instructie M.b.t. Het Typeplaatje
Voorbeeld: Instructie m.b.t. verhuur/uitlenen van PROBST apparaten Bij iedere uitlening/verhuur van PROBST apparaten moet absoluut de daarbij horende originele handleiding worden meegeleverd (indien de taal van het land van de betreffende gebruiker afwijkt, dient bovendien de desbetreffende vertaling van de originele handleiding te worden meegeleverd)! - Seite 44 Na iedere onderhoudsbeurt moet het onderhoudsblad (met handtekening en stempel) onmiddellijk aan ons doorgestuurd worden 1) per e-mail aan. service@ probst-handling.com / per fax of post Gebruiker: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Apparaatype: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Artikel-Nr.:...
- Seite 45 1290 1040 Handgriffe handles Greifbereich min 850 Greifbereich max.1100 Tragfähigkeit / Working Load Limit WLL: kg / 1320 Eigengewicht / Dead Weight: kg / Product Name: Concrete Step Handles TSZ-MAXI © all rights reserved conform to ISO 16016 Datum Name Benennung Trittstufenversetzzange TSZ-maxi m.
- Seite 46 43100860 20440006 43100282 20000026 21600002 33100003 20100017 20030011 20100016 33100003 20530019 20440006 20530038 20000026 43101038 21600002 43100861 36370019 40110040 20540033 siehe separate Liste see separate list 20540033 43101037 20100017 20000026 20440006 43100856 33100003 36370019 20000026 20030011 33100003 20440006 © all rights reserved conform to ISO 16016 Datum Name Benennung...
- Seite 47 40110154 20530050 40110054 © all rights reserved conform to ISO 16016 Datum Name Benennung Einsatz für WA-L,komplett Erst. 24.8.2011 Perumal.Hurth Gepr. 24.9.2013 Joerg.Werner Artikelnummer/Zeichnungsnummer Blatt E40110040 Zust. Urspr. N236-1 Ers. f. Ers. d.
- Seite 48 A53100338/364 TSZ-UNI/MAXI 29040629 Auf beiden Seiten / on both sides 29040056 P 16.10.2017_V3 1 / 1 Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
