3.4

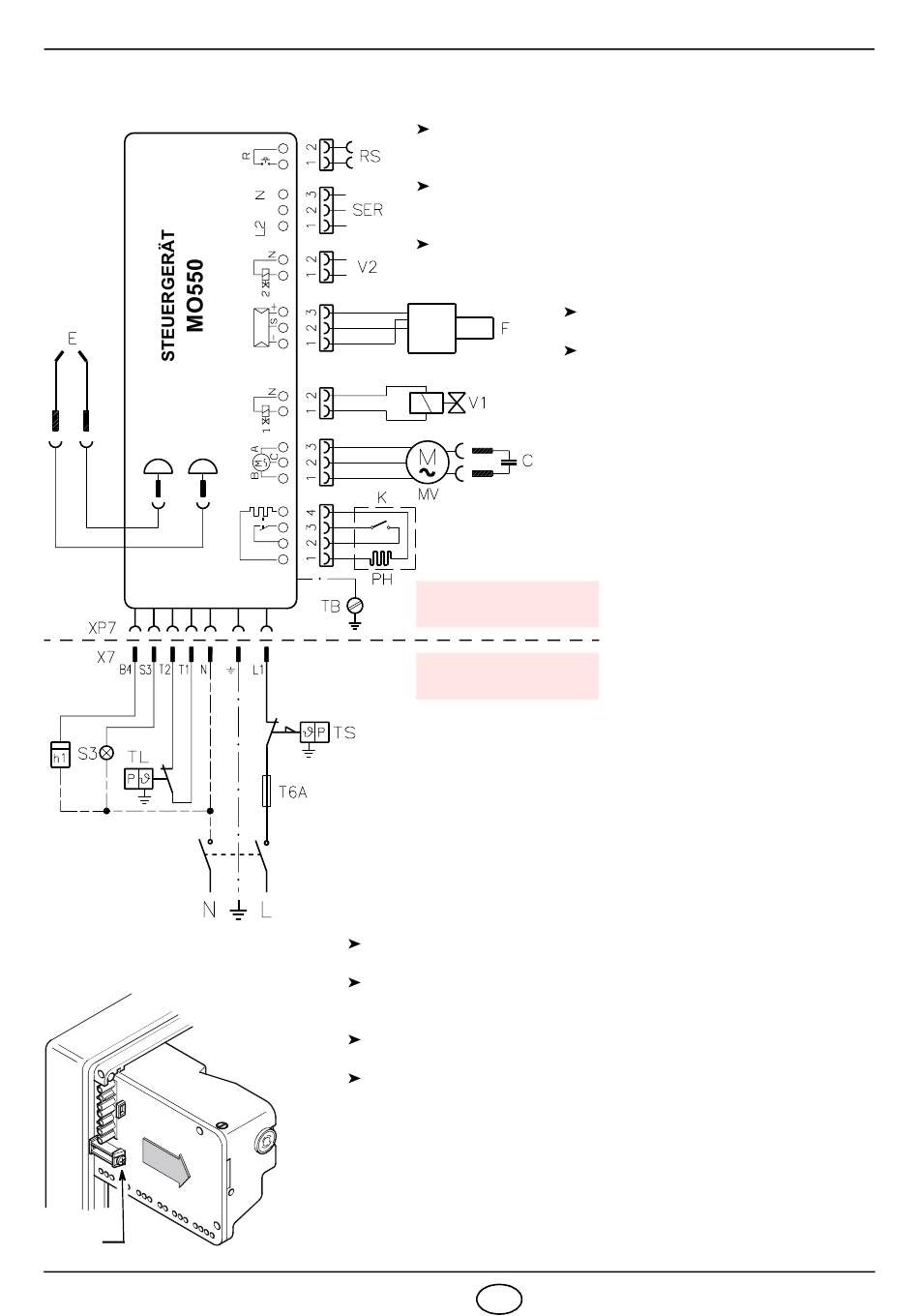

ELEKTRISCHES VERDRAHTUNGSSCHEMA

D7240
Hauptschalter
230V ~ 50Hz
A
3258
Schwarz
Blau
Braun
Schwarz
Weiß
Blau
STEUERGERÄT, (siehe Abb. 8)
Um das Steuergerät aus dem Brenner zu nehmen, ist folgendes not-
wendig:
Alle an ihm angeschlossenen Verbinder, den 7-poligen Stecker, die
Hochspannungskabel und den Erdleiter (TB) abnehmen;
Die Schraube (A) losschrauben und das Steuergerät in Pfeilrichtung
Abb. 8
ziehen.
Für die Installation des Steuergeräts ist folgendes notwendig:
Die Schraube (A) mit einem Anzugsmoment von 1 ÷ 1,2 Nm an-
schrauben;
Alle vorher abgetrennten Verbinder wieder anschließen.
ANMERKUNGEN:
Das bedeutet, dass sie mindestens 1 Mal alle 24 Stunden anhalten
müssen, damit das elektrische Steuergerät eine Kontrolle seiner Effizi-
enz beim Anfahren ausführen kann. Gewöhnlich wird das Anhalten des
Brenners durch den Grenzthermostaten (TL) des Heizkessels gewähr-
leistet. Sollte dies nicht der Fall sein, muss ein Zeitschalter mit (TL) seri-
engeschaltet werden, der für das Anhalten des Brenners mindestens
einmal alle 24 Stunden sorgt.
E9275
ACHTUNG:
Nullleiter nicht mit Phase austauschen; sich genau an
das angegebene Schema halten und eine gute Erdung
ausführen.
Der Leiterquerschnitt muss mindestens 1 mm
(Außer im Falle anderslautender Angaben durch Normen und
örtliche Gesetze).
Die vom Installateur ausgeführten elektrischen Verbindungen
müssen den lokalen Bestimmungen entsprechen.
PRÜFUNG
Das Anhalten des Brenners überprüfen,
indem die Thermostate geöffnet werden.
Die Störabschaltung des in Betrieb ste-
henden Brenners überprüfen, indem der
Flammendetektor verdunkelt wird.
WERKSSEITIGE
EINSTELLUNG
VOM INSTALLATEUR
AUSZUFÜHREN
6 D
2
sein.
ZEICHENERKLÄRUNG
C –
Kondensator
E –
Zündelektrode
F –
Flammendetektor
h1 –
Stundenzähler
K –
Freigabethermostat zum
Anfahren nach Vorwärmung
MV – Motor
PH –
Heizölvorwärmer
RS –
Fernentstörung
SER –
Schutzblock
S3 –
Störabschaltung-Fernmel-
dung
T6A – Sicherung
TB – Brenner-Erdung
TL – Grenzthermostat
TS – Sicherheitsthermostat
V1 –
Ölventil
V2 –
Schutzblock
X7 –
7–poliger Stecker
XP7 –
7–polige Steckdose
