BESCHREIBUNG DES BRENNERS

Heizölbrenner mit einstufigem Betrieb.
CE-Registrier - Nr.: 0036 0341/03 nach 92/42/EWG.
Der Brenner entspricht der Schutzart IP X0D (IP 40) gemäß EN 60529.
Brenner mit CE-Kennzeichnung gemäß der EWG-Richtlinien: EMV 89/336/EWG, Niederspannungsrich-
tlinie 73/23/EWG, Maschinenrichtlinie 98/37/EWG und Wirkungsgradrichtlinie 92/42/EWG.
Der Brenner ist gemäß der Norm EN 267 für intermittierenden Betrieb typgenehmigt.

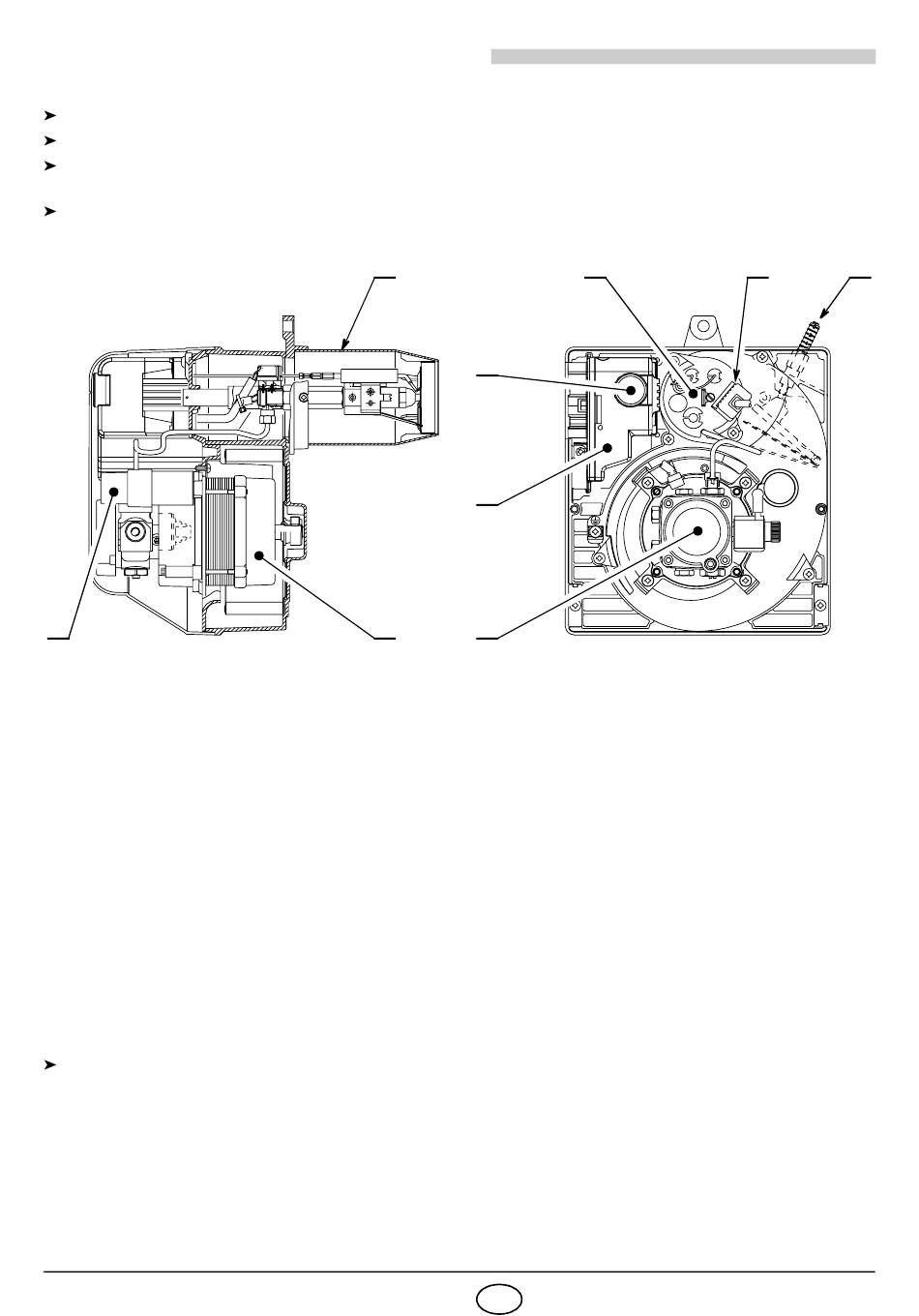

Abb. 1
4
1 – Ölpumpe
2 – Steuergerät
3 – Entstörtaste mit Störanzeige
4 – Kondensator
5 – Luftklappenregulierung
1.1 MITGELIEFERTES ZUBEHÖR
Kesselflansch mit Isolierdichtung . . . . . . . 1 St.
Ölschläuche mit Anschlußnippel . . . . . . . 1 St.
Verbindung Fernentstörung . . . . . . . . . . . 1 St.
1.2 ZUBEHÖRTEILE
SATZ SOFTWAREDIAGNOSE
Zur Verfügung steht ein Spezialsatz, der die Lebensdauer des Brenners mittels optischem Anschluss an ei-
nen PC erkennt und seine Betriebsstunden, die Anzahl und Typik der Störabschaltungen, die Seriennum-
mer des Steuergeräts usw. angibt.
Zur Ansicht der Diagnose wie folgt vorgehen:
Den getrennt gelieferten Bausatz an die entsprechende Buchse am Steuergerät anschließen.
Das Ablesen der Informationen erfolgt nach dem Starten des im Bausatz enthaltenen Software-Pro-
gramms.
SATZ FERNENTSTÖRUNG
Der Brenner ist mit einem Fernentstörungssatz (RS) ausgerüstet, der aus einer Verbindung besteht, an der
bis zu einer Entfernung von max. 20 Metern eine Taste angeschlossen werden kann.
Für die Montage entfernen Sie den im Werk vorgerüsteten Schutzblock und setzen Sie den mit dem Bren-
ner gelieferten ein (siehe elektrischer Schaltplan auf Seite 6).
3258
8
3
2
9 1
6 – Düsenstock
7 – Flammendetektor
8 – Flammkopf
9 – Motor
Schraube und Muttern für Brennerflansch . . . . 4 St.
Schrauben und Muttern für Kesselflansch . . . . 2 St.
