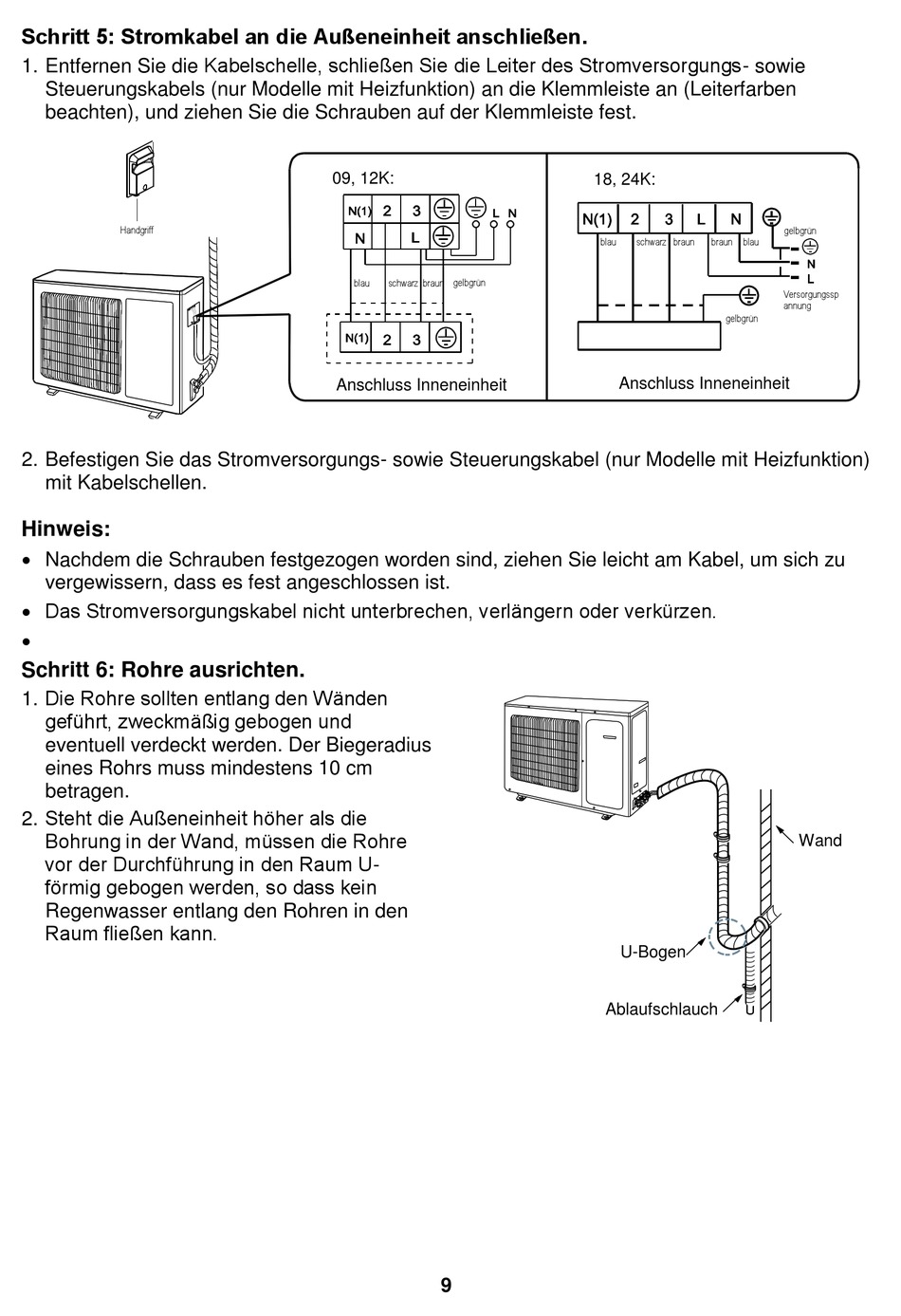

Schritt 5: Stromkabel an die Außeneinheit anschließen.
1. Entfernen Sie die Kabelschelle, schließen Sie die Leiter des Stromversorgungs- sowie
Steuerungskabels (nur Modelle mit Heizfunktion) an die Klemmleiste an (Leiterfarben
beachten), und ziehen Sie die Schrauben auf der Klemmleiste fest.
Handgriff
2. Befestigen Sie das Stromversorgungs- sowie Steuerungskabel (nur Modelle mit Heizfunktion)
mit Kabelschellen.
Hinweis:
Nachdem die Schrauben festgezogen worden sind, ziehen Sie leicht am Kabel, um sich zu
vergewissern, dass es fest angeschlossen ist.
Das Stromversorgungskabel nicht unterbrechen, verlängern oder verkürzen.
Schritt 6: Rohre ausrichten.
1. Die Rohre sollten entlang den Wänden
geführt, zweckmäßig gebogen und
eventuell verdeckt werden. Der Biegeradius
eines Rohrs muss mindestens 10 cm
betragen.
2. Steht die Außeneinheit höher als die
Bohrung in der Wand, müssen die Rohre
vor der Durchführung in den Raum U-
förmig gebogen werden, so dass kein
Regenwasser entlang den Rohren in den
Raum fließen kann.
09, 12K:
blau
schwarz braun
gelbgrün
Anschluss Inneneinheit
9
18, 24K:
blau
schwarz
braun
braun
blau
gelbgrün
Anschluss Inneneinheit
U-Bogen
Ablaufschlauch
gelbgrün
Versorgungssp
annung
Wand
