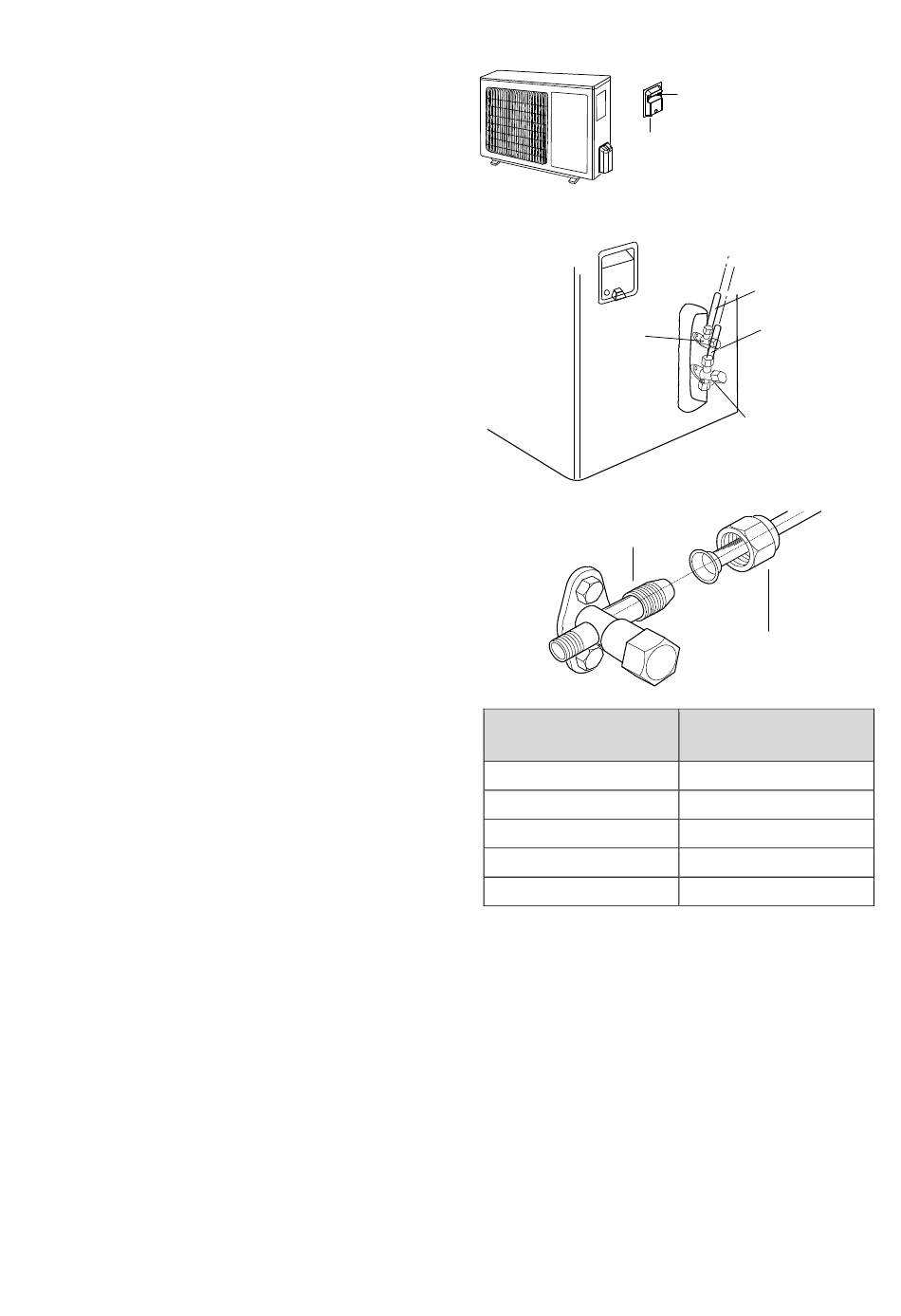

Schritt 4: Verbindungsrohre an die Außeneinheit anschließen.
1. Drehen Sie die Schraube am rechten
Handgriff der Außeneinheit heraus und
dann nehmen Sie den Handgriff ab.
2. Entfernen Sie die Ventilkappe und setzen
Sie das aufgeweitete Rohrende in den
Ventilanschluss ein.
3. Ziehen Sie die Überwurfmutter von Hand
an.
4. Ziehen Sie die Überwurfmutter mit einem
Drehmomentschlüssel fest (siehe Tabelle).
Ventil
flüssig-
seitig
Anschluss
Durchmesser
Sechskantmutter
Φ6
Φ9,52
Φ12
Φ16
Φ19
8
Schraube
Handgriff
Rohr
flüssigseitig
Rohr
gasseitig
Ventil
gasseitig
Überwurf-
mutter
Drehmoment:
(N.m)
15~20
30~40
45~55
60~65
70~75
