17 Ladekanal-Auswahl und Dateneingabe

17.1 Channel-Menu

Ausgehend von Abbildung 13 wird durch eine kurze Betätigung der
„OK/Menu"-Taste die Kanalauswahl aufgerufen, und eine weitere
Bestätigung fordert dann zur Auswahl des gewünschten Kanals auf.
Anzeige: „Select Channel". Die Auswahl des gewünschten Ladekanals
ist wahlweise mit den Pfeiltasten oder mit dem Drehimpulsgeber mög-
lich und wird dann mit „OK/Menu" bestätigt. Die daraufhin erscheinende
Displayanzeige ist abhängig davon, ob der betreffende Kanal bereits
genutzt wird bzw. die Eingabe der Akku-Daten bereits vorgenommen
wurde oder ob der Kanal noch frei zur Verfügung steht. Bei einem
freien Ladekanal erscheint das in Abbildung 15 dargestellte Display-
fenster.

17.2 Battery

Im Channel-Menu „Battery" stehen nach einer weiteren Betätigung von „OK/Menü" die in der Daten-
bank des ALC 5000 Mobile abgelegten Akkus zur Verfügung. Die Auswahl des gewünschten Akkus
erfolgt auch hier mit dem Drehimpulsgeber oder alternativ mit den Pfeiltasten. Da für die Akkus in der
Datenbank individuelle Namen vergeben sind, ist die Auswahl besonders komfortabel.
Bei der Konfiguration wird jeder Akku mit einem individuell zu vergebenden Namen (max. 9 Zeichen)
gespeichert. Anhand des vergebenen Namens kann die Auswahl des zu bearbeitenden Akkus erfol-
gen.
Bei noch nicht in der Datenbank enthaltenen Akkus oder bei einmalig zu bearbeitenden Akkus bzw.
Akku-Packs müssen zuerst die Akku-Technologie, die Nennkapazität, der Ladefaktor, die Nennspan-
nung, die gewünschten Lade-/Entladeströme sowie die Pausenzeit zwischen den einzelnen Lade-/
Entladevorgängen vorgegeben werden (Conf. Bat. Abbildung 16 bis Abbildung 20). Fest vorgegebene
Laderaten erleichtern die Auswahl der Lade-/Entladeströme.
17.3 Conf. Bat. (Akkus konfigurieren)
Wird also bei Battery „No Name" ausgewählt, ist es erforderlich, im
nächsten Schritt den zu ladenden Akku zu konfigurieren. Nach dem
Aufruf des Menüs erscheint das in Abbildung 16 dargestellte Fenster.
Nach Bestätigung mit „OK/Menu" kann dann wiederum mit den Pfeil-
tasten oder mit dem Drehimpulsgeber die gewünschte Akkutechnologie
ausgewählt werden. Abbildung 17 zeigt die Auswahl der Akkutechno-
logien.
NC
Bild 17: Auswahl der Akkutechnologie
Nach Auswahl der Akkutechnologie und Bestätigung mit „OK/Menu" ist dann nach einer weiteren
Bestätigung die Nennkapazität des Akkus mit dem Drehimpulsgeber einzustellen. Zur schnellen Ein-
gabe ist die zu verändernde Stelle (blinkt) mit Hilfe der Pfeiltasten editierbar (Abbildung 18).
Nach Bestätigung der eingestellten Kapazität wird der Ladefaktor des Akkus ausgewählt (Abbil-
dung 19). Der Ladefaktor bestimmt, wie viel Prozent der Akkunennkapazität maximal eingeladen wird
und dient somit als zusätzliches Abschaltkriterium. Je nachdem, welches Abschaltkriterium als erstes
erreicht wird, führt dieses zur Beendigung des Ladevorgangs. Werden z. B. NC/NiMH-Akkus mit einem
geringen Strom geladen, entsteht am Ende des Ladevorgangs kein auswertbares - U-Verhalten. In
diesem Fall wird der Ladevorgang dann bei Erreichen des eingestellten Ladefaktors beendet. Bei der
NiMH
Li Ion
18

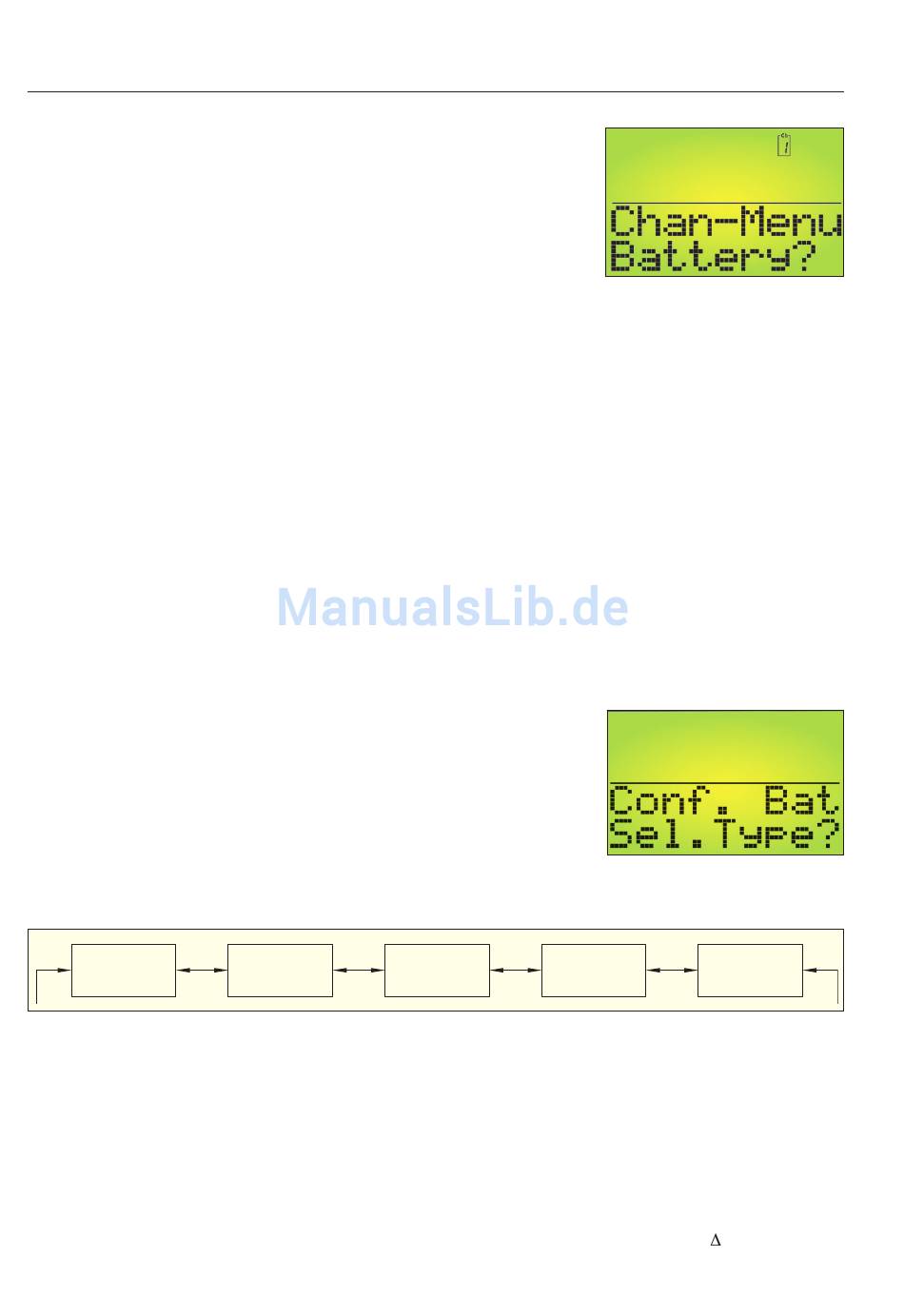

Bild 15: Menü zur Auswahl
der gewünschten Akkus
Bild 16: Auswahl der Akku-
Technologie
Pb
Li Pol
