Micropilot M
Endress+Hauser

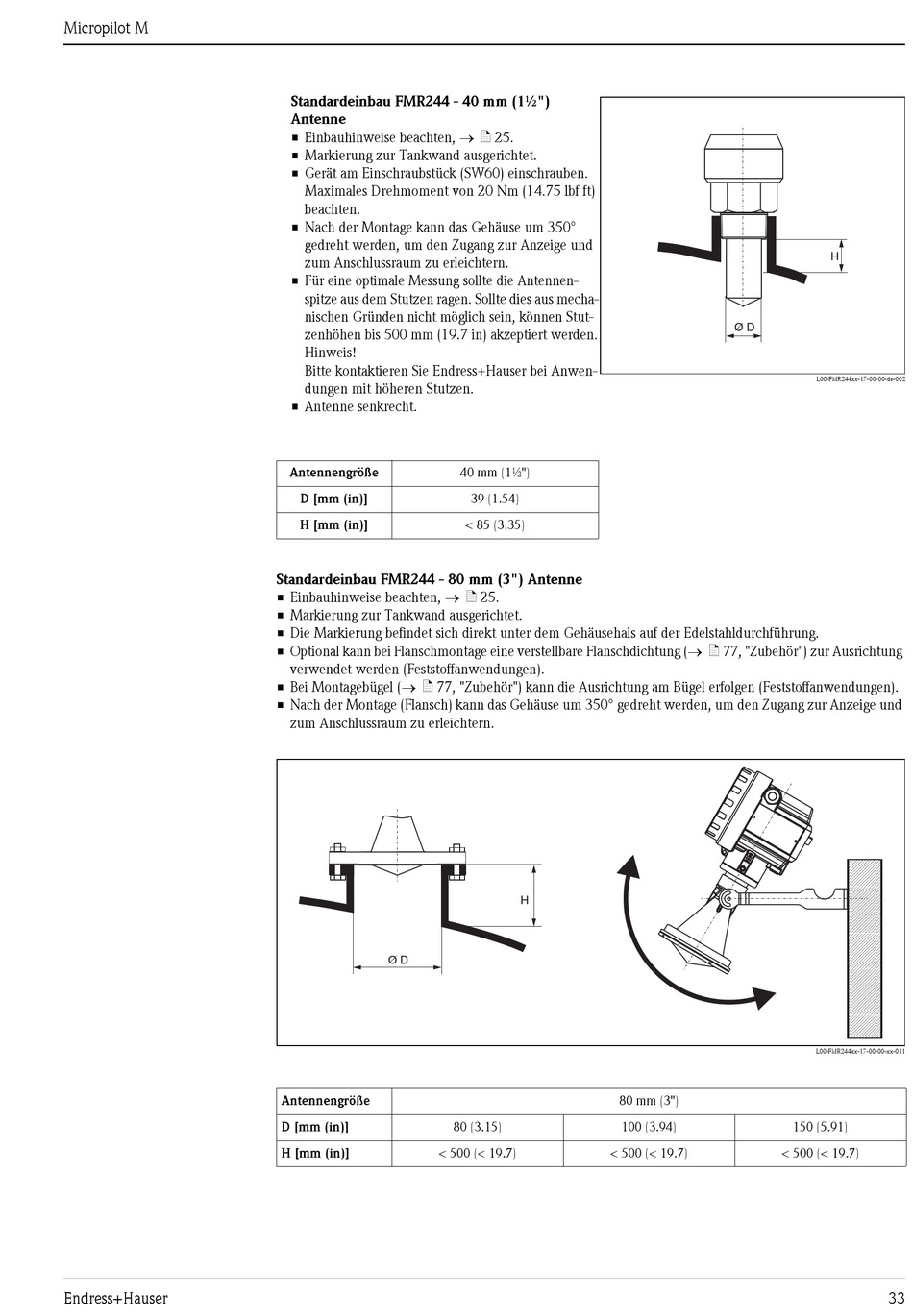

Standardeinbau FMR244 - 40 mm (1½")
Antenne
• Einbauhinweise beachten, → ä 25.
• Markierung zur Tankwand ausgerichtet.
• Gerät am Einschraubstück (SW60) einschrauben.
Maximales Drehmoment von 20 Nm (14.75 lbf ft)
beachten.
• Nach der Montage kann das Gehäuse um 350°
gedreht werden, um den Zugang zur Anzeige und
zum Anschlussraum zu erleichtern.
• Für eine optimale Messung sollte die Antennen-
spitze aus dem Stutzen ragen. Sollte dies aus mecha-
nischen Gründen nicht möglich sein, können Stut-
zenhöhen bis 500 mm (19.7 in) akzeptiert werden.
Hinweis!
Bitte kontaktieren Sie Endress+Hauser bei Anwen-
dungen mit höheren Stutzen.
• Antenne senkrecht.
Antennengröße
D [mm (in)]
H [mm (in)]
Standardeinbau FMR244 - 80 mm (3") Antenne
• Einbauhinweise beachten, → ä 25.
• Markierung zur Tankwand ausgerichtet.
• Die Markierung befindet sich direkt unter dem Gehäusehals auf der Edelstahldurchführung.
• Optional kann bei Flanschmontage eine verstellbare Flanschdichtung (→ ä 77, "Zubehör") zur Ausrichtung
verwendet werden (Feststoffanwendungen).
• Bei Montagebügel (→ ä 77, "Zubehör") kann die Ausrichtung am Bügel erfolgen (Feststoffanwendungen).
• Nach der Montage (Flansch) kann das Gehäuse um 350° gedreht werden, um den Zugang zur Anzeige und
zum Anschlussraum zu erleichtern.
Ø D
Antennengröße
D [mm (in)]
H [mm (in)] < 500 (< 19.7)
40 mm (1½")
39 (1.54)
< 85 (3.35)
H
80 mm (3")
80 (3.15) 100 (3.94)
< 500 (< 19.7)
H
Ø D
L00-FMR244xx-17-00-00-de-002
L00-FMR244xx-17-00-00-xx-011
150 (5.91)
< 500 (< 19.7)
