Micropilot M
Endress+Hauser

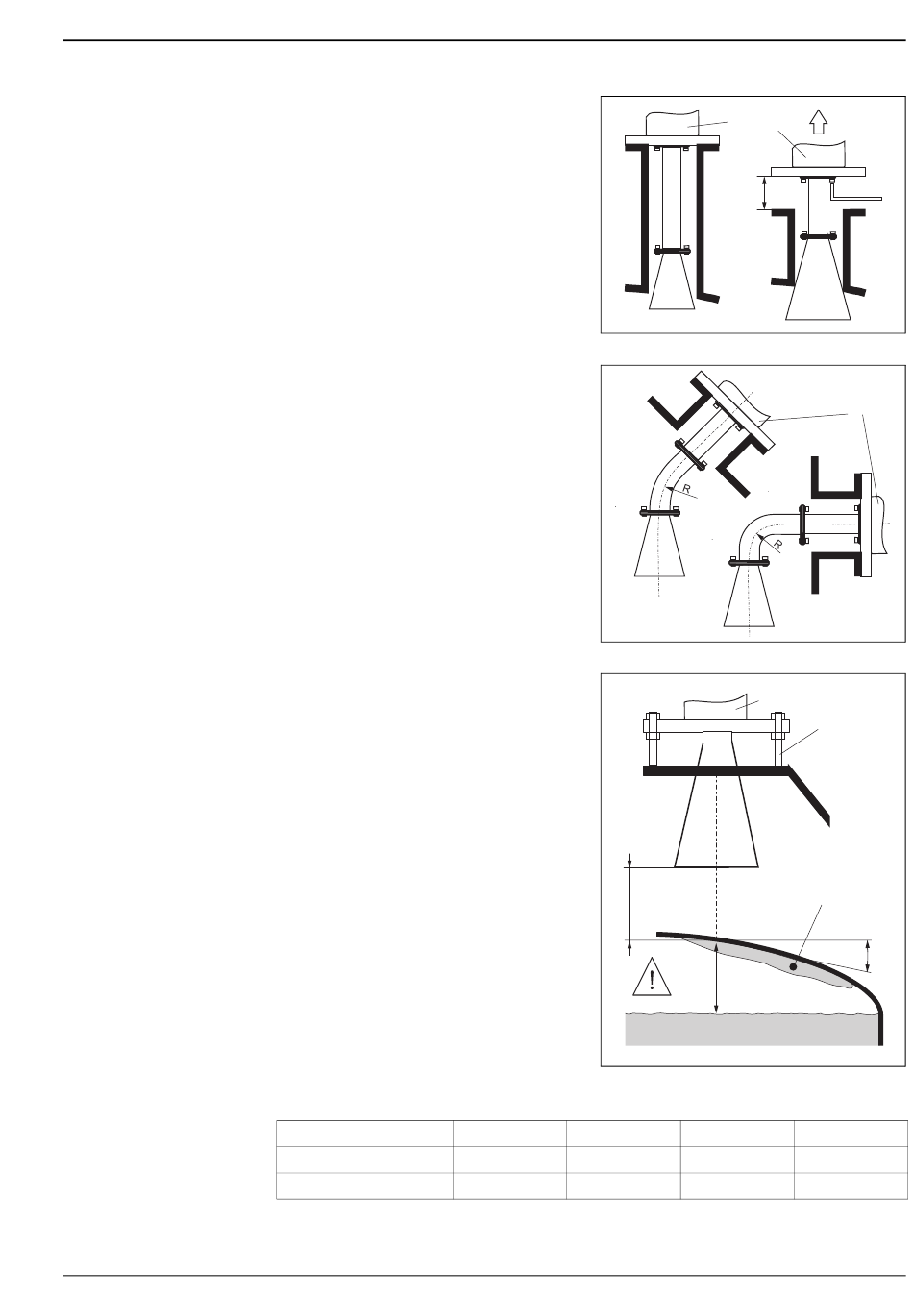

Antennenverlängerung FAR10
• Die Antennenverlängerung muss so ausgewählt
werden, dass das Horn aus dem Stutzen ragt.
• Ist der Horndurchmesser größer als die Nennweite
des Stutzens, so erfolgt die Montage der Antenne
inklusive Verlängerung vom Behälterinneren. Die
Schrauben werden bei angehobenem Gerät von
aussen angezogen. Dafür muss die Verlängerung so
gewählt werden, dass das Gerät mindestens
100 mm (3.94 in) angehoben werden kann.
• Empfohlenes Drehmoment: 10 Nm (7.37 lbf ft).
Sonderverlängerung
• Muss die Antenne an einer schrägen oder senk-
rechten Behälterwand montiert werden, steht eine
45° bzw. 90° gebogene Verlängerung zur Verfü-
gung.
• Der kleinstmögliche Biegeradius R beträgt 300 mm
(11.8 in).
Für weitere Informationen wenden Sie sich bitte an
Endress+Hauser.
Messung von Außen durch Kunststoffwände
Bei Messung von Außen durch Kunstoffwände beach-
ten Sie bitte folgende Punkte:
• Medium mit Dielektrizitätskonstante
• Maximaler Füllstand 15 cm (5.91 in) unter Behäl-
terdecke.
• Abstand H größer als 100 mm (3.94 in).
• Bevorzugte Montage mittels Stehbolzen zum Jus-
tieren des idealen Abstandes H.
• Falls möglich, Montageort mit Kondensat oder
Ansatzbildung vermeiden. Bei Außenmontage
zusätzlich den Raum zwischen Antenne und
Behälter vor Witterungseinflüssen schützen.
• Optimaler Winkel β zwischen 15°...20°
• Behältermaterial mit kleiner Dielektrizitätskons-
tanten und entsprechender Dicke wählen. Keine
leitfähigen (schwarzen) Kunststoffe (siehe Tabelle).
• Möglichst eine Antenne DN250 (10") verwenden.
• Außerhalb des Tanks keine Störer (z. B. Rohrlei-
tungen) im Strahlengang montieren.
Durchstrahlter Stoff
ε
DK /
r
1)
Optimale Dicke [mm (in)]
1)
Weitere Dicken ergeben sich aus dem Vielfachen der angegebenen Werte (z. B. PE: 31,4 mm (1.24 in),
47,1 mm (1.85 in), ...)
ε
r > 10.
H
PE
PTFE
2,3
2,1
15,7 (0.62)
16,4 (0.65)
FMR230
≥
100 mm
≥
( 3.94 in)
L00-FMR230xx-17-00-00-xx-001
FMR230
L00-FMR230xx-17-00-00-yy-004
FMR230
Stehbolzen
Kondensat und
Ansatzbildung
schwächen
das Meßsignal
15 cm
(5.91 in)
L00-FMR230xx-17-00-00-de-005
PP
Plexiglas
2,3
3,1
15,7 (0.62)
13,5 (0.53)
b
29
