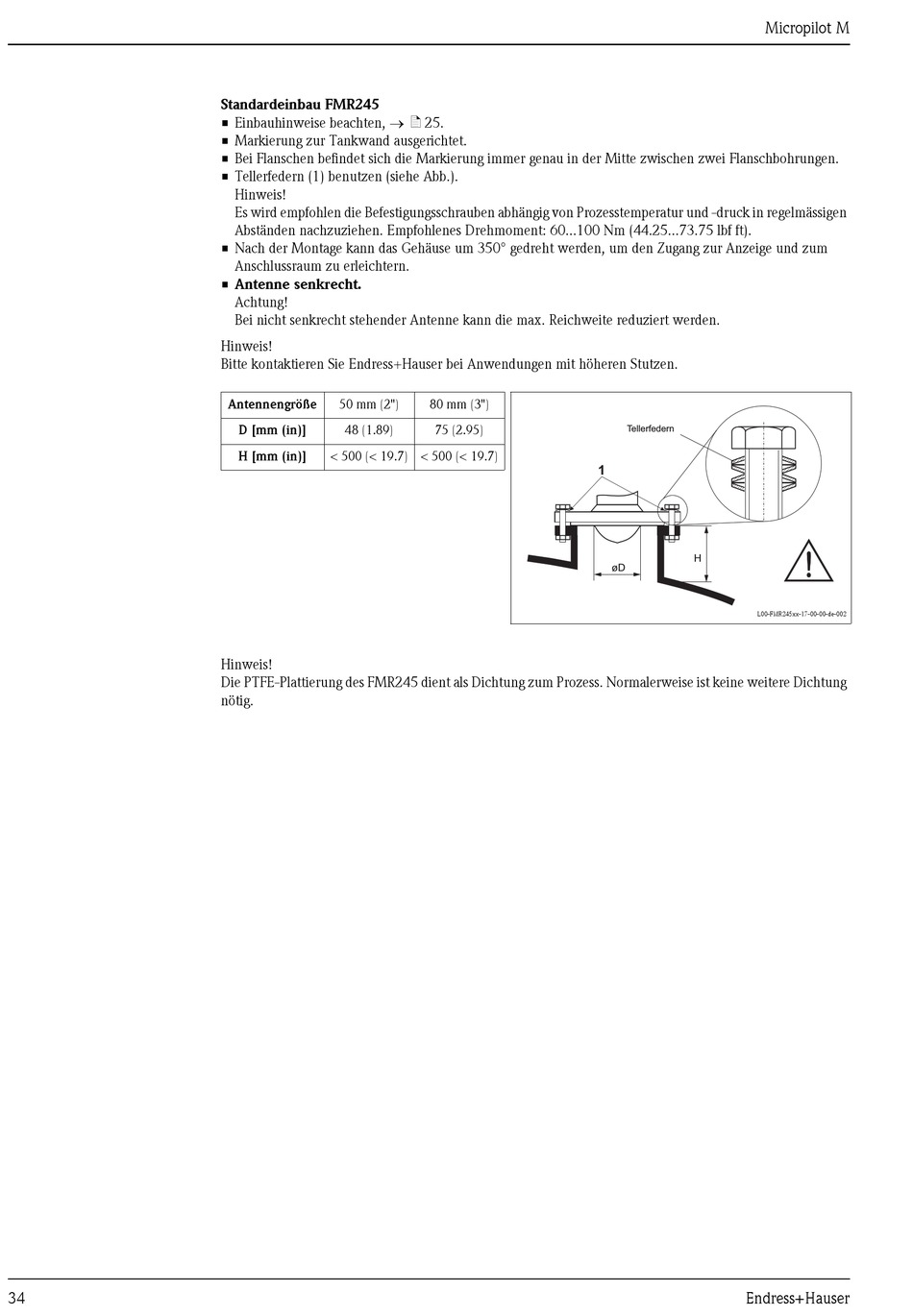

Standardeinbau FMR245
• Einbauhinweise beachten, → ä 25.
• Markierung zur Tankwand ausgerichtet.
• Bei Flanschen befindet sich die Markierung immer genau in der Mitte zwischen zwei Flanschbohrungen.
• Tellerfedern (1) benutzen (siehe Abb.).
Hinweis!
Es wird empfohlen die Befestigungsschrauben abhängig von Prozesstemperatur und -druck in regelmässigen
Abständen nachzuziehen. Empfohlenes Drehmoment: 60...100 Nm (44.25...73.75 lbf ft).
• Nach der Montage kann das Gehäuse um 350° gedreht werden, um den Zugang zur Anzeige und zum
Anschlussraum zu erleichtern.
• Antenne senkrecht.
Achtung!
Bei nicht senkrecht stehender Antenne kann die max. Reichweite reduziert werden.
Hinweis!
Bitte kontaktieren Sie Endress+Hauser bei Anwendungen mit höheren Stutzen.
Antennengröße 50 mm (2")
D [mm (in)] 48 (1.89)
H [mm (in)] < 500 (< 19.7) < 500 (< 19.7)
Hinweis!
Die PTFE-Plattierung des FMR245 dient als Dichtung zum Prozess. Normalerweise ist keine weitere Dichtung
nötig.
80 mm (3")
75 (2.95)
1
Micropilot M
Tellerfedern
H
øD
L00-FMR245xx-17-00-00-de-002
