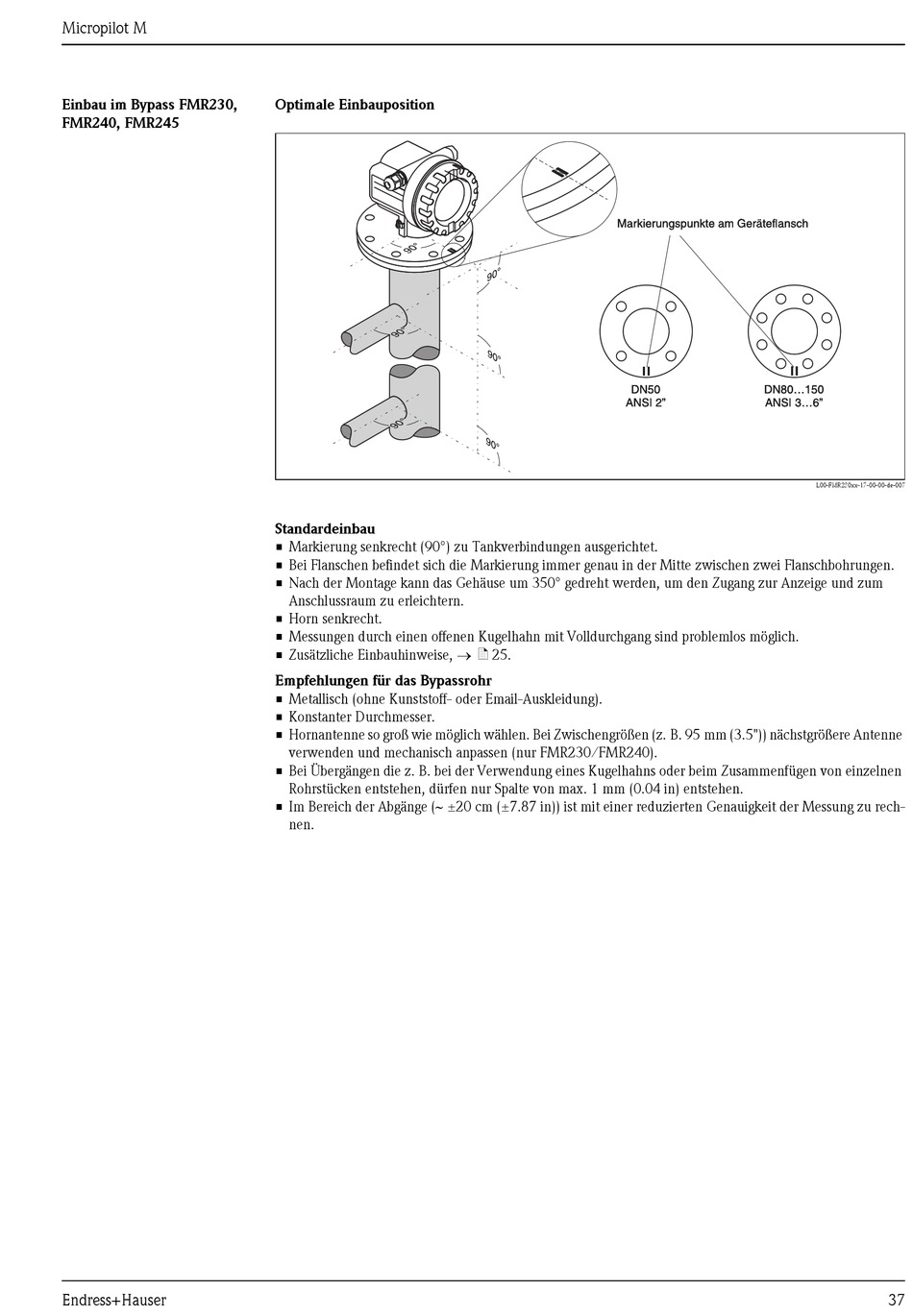

Micropilot M

Einbau im Bypass FMR230,

FMR240, FMR245

Endress+Hauser

Optimale Einbauposition

Standardeinbau

• Markierung senkrecht (90°) zu Tankverbindungen ausgerichtet.

• Bei Flanschen befindet sich die Markierung immer genau in der Mitte zwischen zwei Flanschbohrungen.

• Nach der Montage kann das Gehäuse um 350° gedreht werden, um den Zugang zur Anzeige und zum

Anschlussraum zu erleichtern.

• Horn senkrecht.

• Messungen durch einen offenen Kugelhahn mit Volldurchgang sind problemlos möglich.

• Zusätzliche Einbauhinweise, → ä 25.

Empfehlungen für das Bypassrohr

• Metallisch (ohne Kunststoff- oder Email-Auskleidung).

• Konstanter Durchmesser.

• Hornantenne so groß wie möglich wählen. Bei Zwischengrößen (z. B. 95 mm (3.5")) nächstgrößere Antenne

verwenden und mechanisch anpassen (nur FMR230/FMR240).

• Bei Übergängen die z. B. bei der Verwendung eines Kugelhahns oder beim Zusammenfügen von einzelnen

Rohrstücken entstehen, dürfen nur Spalte von max. 1 mm (0.04 in) entstehen.

• Im Bereich der Abgänge (∼ ±20 cm (±7.87 in)) ist mit einer reduzierten Genauigkeit der Messung zu rech-

nen.

L00-FMR230xx-17-00-00-de-007
