Montage
14
1. Den Distanzhalter in gewünschter Position platzieren.
Der Neigungswinkel des Sensors ändert sich.
2. Den Distanzhalter am Panel befestigen → 17.
10

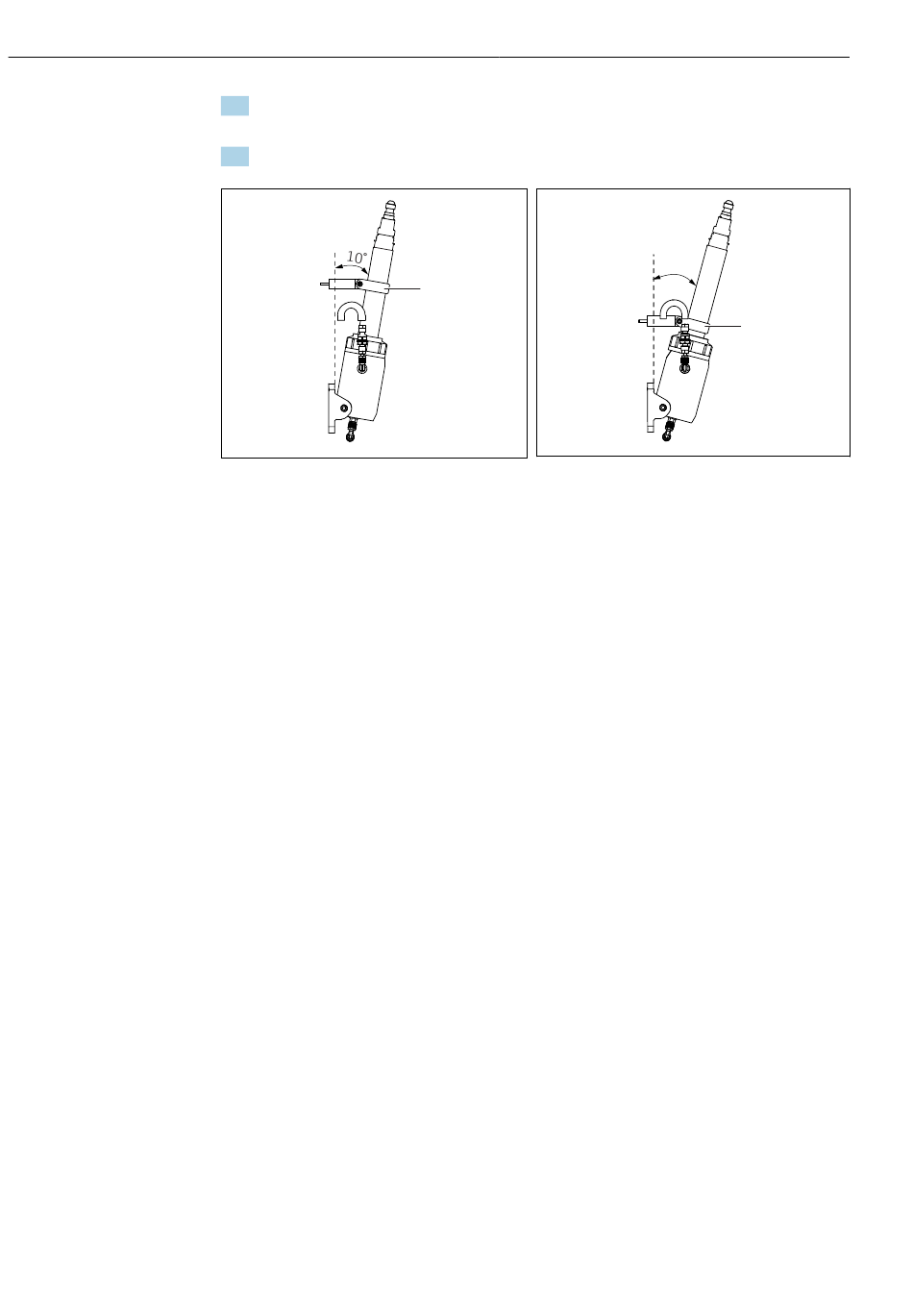

Beispiel Distanzhalter oben montiert, 10°-Win-
kel zum Panel
1
Ringschelle mit Distanzhalter
5.2
Gerät montieren
5.2.1
Messeinrichtung
Der Sensor ist mit der Armatur an einem Panel befestigt.
Eine komplette Messeinrichtung besteht aus:
• Sensor
• Mehrkanal-Messumformer Liquiline CM44x
• Durchflussarmatur
1
A0046899
11
Beispiel Distanzhalter unten montiert, 15°-Win-
kel zum Panel
1
Ringschelle mit Distanzhalter
Memosens CFS51
15°
1
A0046900
