Getrenntausführung
Bei der Getrenntausführung werden die räumlich getrennt montierten Messaufnehmer und -umfor-
mer mit einem Verbindungskabel verbunden. Der Anschluss erfolgt bei dem Messaufnehmer über
das Anschlussgehäuse, der Messumformer wird über den Anschlussraum der Wandhalterung ange-
schlossen.
Die Anschlussart am Wandhalter des Messumformers ist abhängig von der Zulassung des
Messgeräts und der Ausführung des verwendeten Verbindungskabels.
Der Anschluss ist nur über Anschlussklemmen möglich:
• Bei den Zulassungen: Ex n, Ex tb und cCSAus Div. 1
• Bei Verwendung eines armierten Verbindungskabels
Der Anschluss erfolgt über M12-Gerätestecker:
• Bei allen anderen Zulassungen
• Bei Verwendung des Standard-Verbindungskabels
Der Anschluss am Anschlussgehäuse des Messaufnehmers erfolgt immer über Anschlussklem-
men.

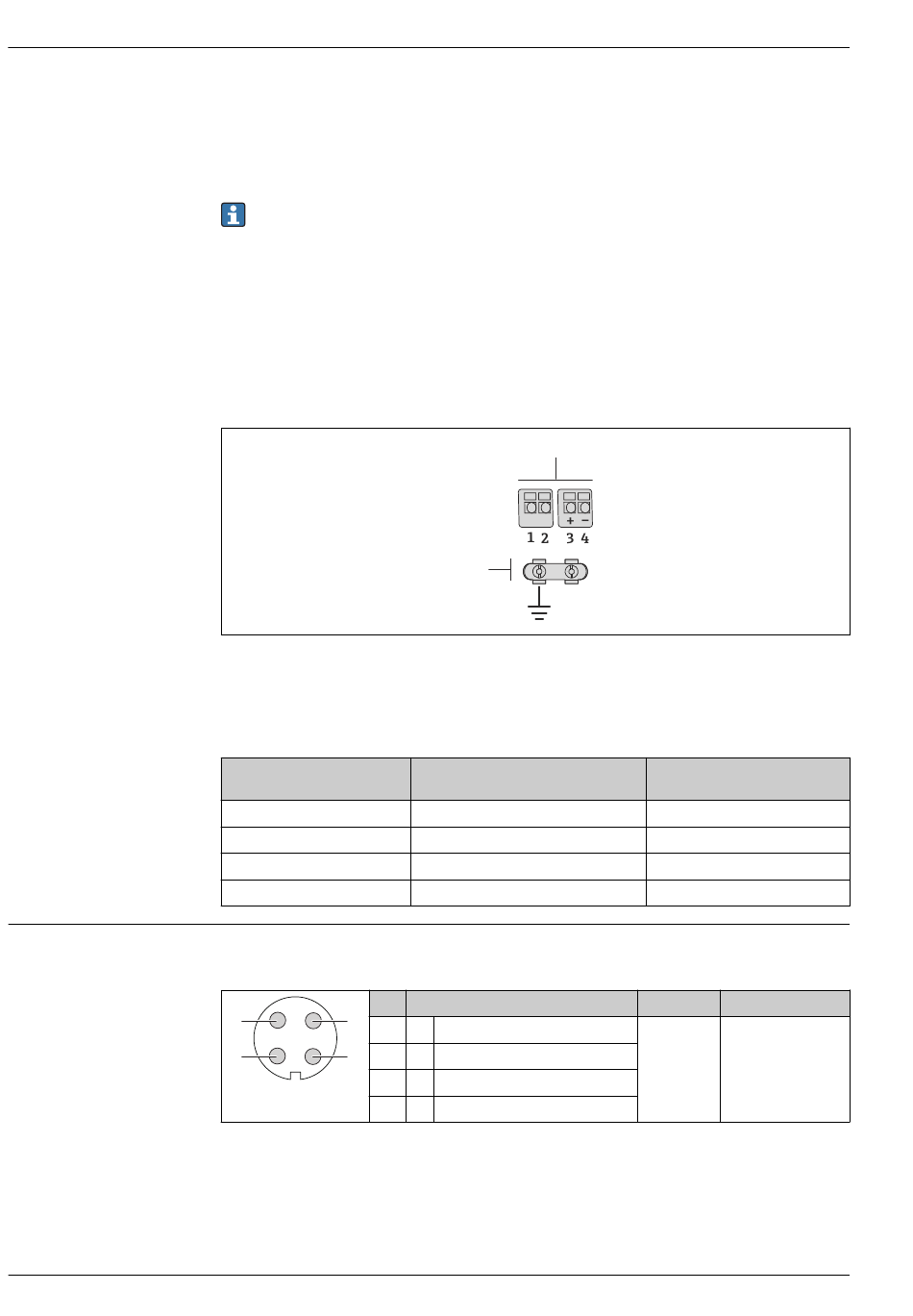

 3 Anschlussklemmen für Anschlussraum im Wandhalter des Messumformers und dem Anschlussgehäuse
des Messaufnehmers
1 Anschlussklemmen für Verbindungskabel
2 Erdung erfolgt über Kabelzugentlastung
Klemmenummer
1
2
3
4
Profibus PA
PROFIBUS PA (geräteseitig), Stecker M12
Pin
3
2
1
2
1 4
3
A0019021
4
1
2
Belegung
Versorgungsspannung
Erdung
RS485 (+)
RS485 (–)
Belegung
+ PROFIBUS PA +
Erdung
- PROFIBUS PA –
nicht belegt
Proline Prowirl R 200
A0019335
Kabelfarbe
Verbindungskabel
braun
weiß
gelb
grün
Codierung Stecker/Buchse
A Stecker
