Das Messgerät kann grundsätzlich beliebig in die Rohrleitung eingebaut werden. Dennoch folgende
Punkte beachten:

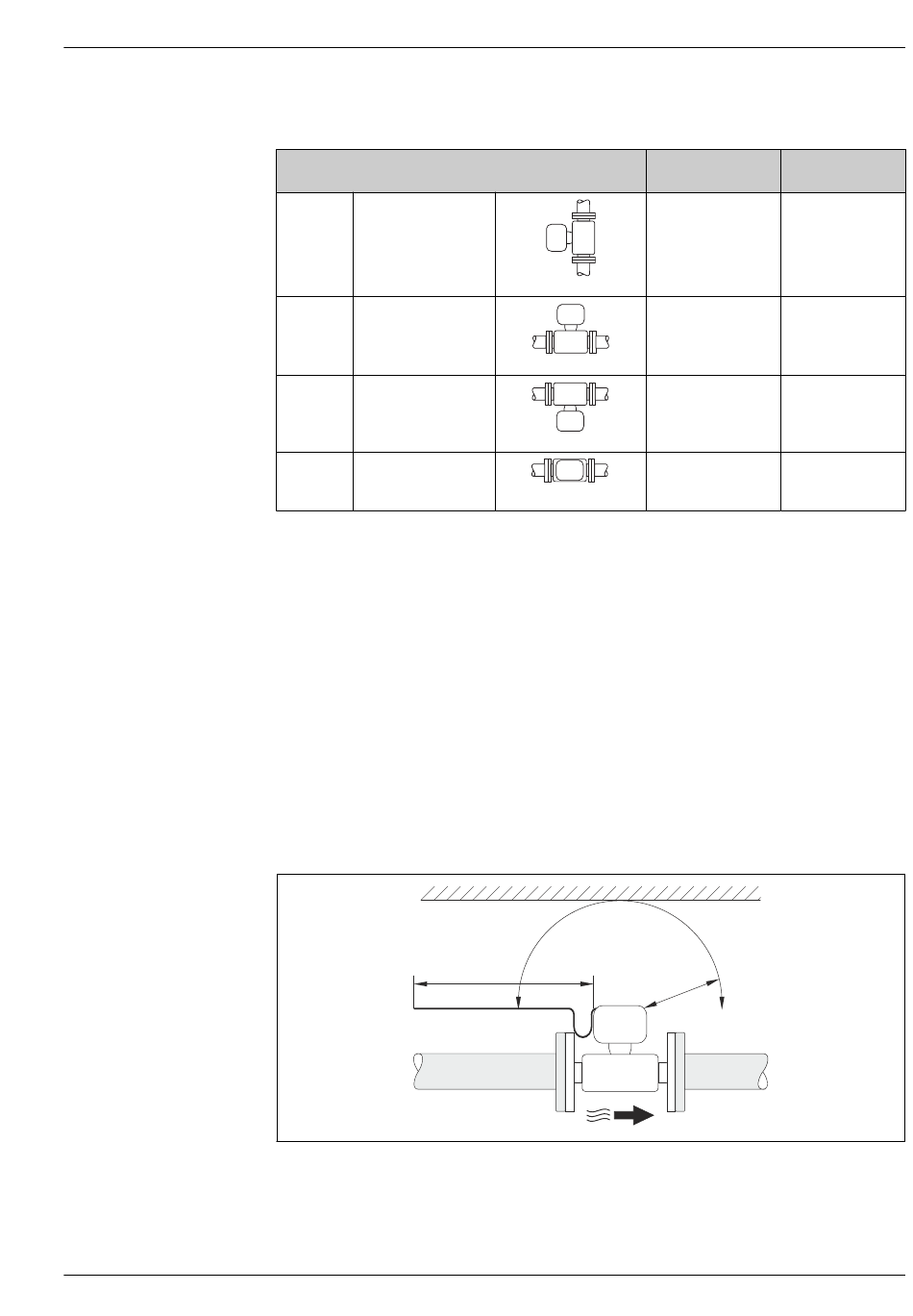

Einbaulage
A Vertikale Einbaulage
B Horizontale Einbaulage
Messumformerkopf
oben
C Horizontale Einbaulage
Messumformerkopf
unten
D Horizontale Einbaulage
Messumformerkopf
seitlich
1) Bei Flüssigkeiten wird empfohlen, senkrechte Rohrleitungen steigend zu durchströmen, um eine Teilfül-
lung der Rohrleitung zu vermeiden (Abb. A). Störung der Durchflussmessung! Um die Durchflussmessung
von Flüssigkeiten zu gewährleisten, muss in vertikal abwärts durchströmten Rohrleitungen das Messrohr
immer vollständig gefüllt sein.
2) Überhitzungsgefahr der Messelektronik! Bei einer Messstofftemperatur von ≥ 200 °C (392 °F) ist die Ein-
baulage B für die Zwischenflanschausführung (Prowirl D) mit den Nennweiten DN 100 (4") und DN 150
(6") nicht zulässig.
3) Bei heißen Messstoffen (z.B. Dampf bzw. Messstofftemperatur (TM) ≥ 200 °C (392 °F): Einbaulage C oder
D
4) Bei sehr kalten Messstoffen (z.B. flüssigem Stickstoff): Einbaulage B oder D
5) Bei Option Nassdampferkennung: Einbaulage C
Mindestabstand und Kabellänge
Um für Servicezwecke einen problemlosen Zugang zum Messgerät zu gewährleisten, sind folgende
Maße einzuhalten:
• Mindestabstand (A) in alle Richtungen = 100 mm (3,94 in)
• Erforderliche Kabellänge (L): L + 150 mm (5,91 in)
A Mindestabstand in alle Richtungen
L Erforderliche Kabellänge
Kompaktausführung
A0015545
A0015589
A0015590
A0015592
L
Getrenntausfüh-
rung
1)
 
2) 3)
 
4) 5)
 
4)
 
A
A0019211
