Proline Prowirl R 200
Vibrationen
Bauform, Maße
Endress+Hauser
Dies gilt für:
• Kompaktausführung
• Messaufnehmer in der Getrenntausführung

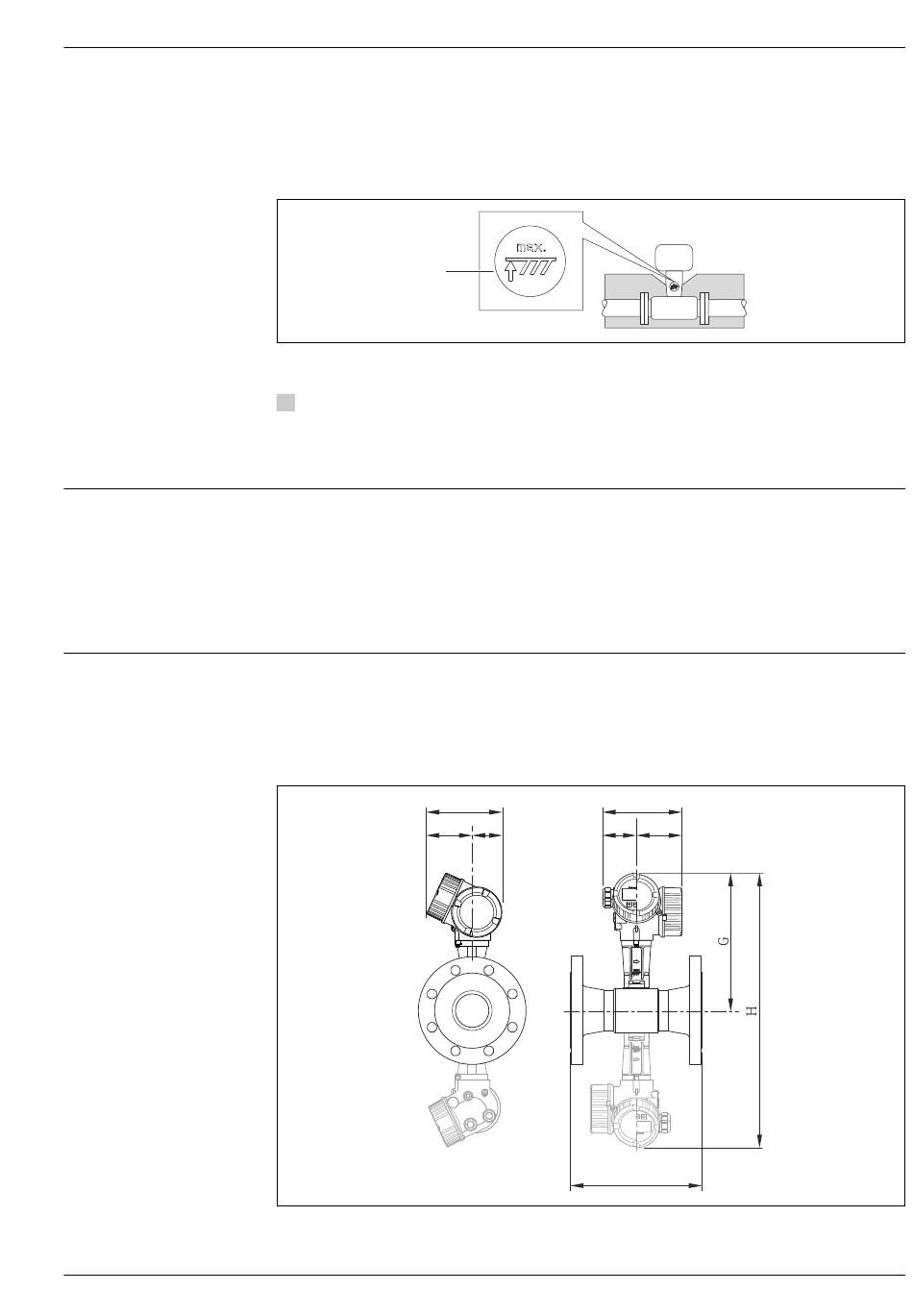

Die maximal zulässige Isolationshöhe ist in der Abbildung dargestellt:
1
1 Angabe der maximalen Isolationshöhe
‣
Bei der Isolation sicherstellen, dass eine genügend große Oberfläche der Gehäusestütze frei
bleibt.
Der nicht abgedeckte Teil dient der Wärmeabfuhr und schützt die Messelektronik vor Überhitzung
und Unterkühlung.
Anlagenvibrationen bis 1 g, 10...500 Hz haben keinen Einfluss auf die Funktionstüchtigkeit des
Messsystems. Spezielle Befestigungsmaßnahmen für die Messaufnehmer sind deshalb nicht erfor-
derlich.

Konstruktiver Aufbau

Kompaktausführung
Bestellmerkmal "Gehäuse", Option B "GT18, Zweikammer, 316L"; Option C "GT20, Zweikammer, Alu
beschichtet"
Einstufige Nennweitenreduktion
B
 19 Gestrichelt: Dualsensausführung
A
C E
D
F
L
A0019212
A0019331
