DEUTSCH

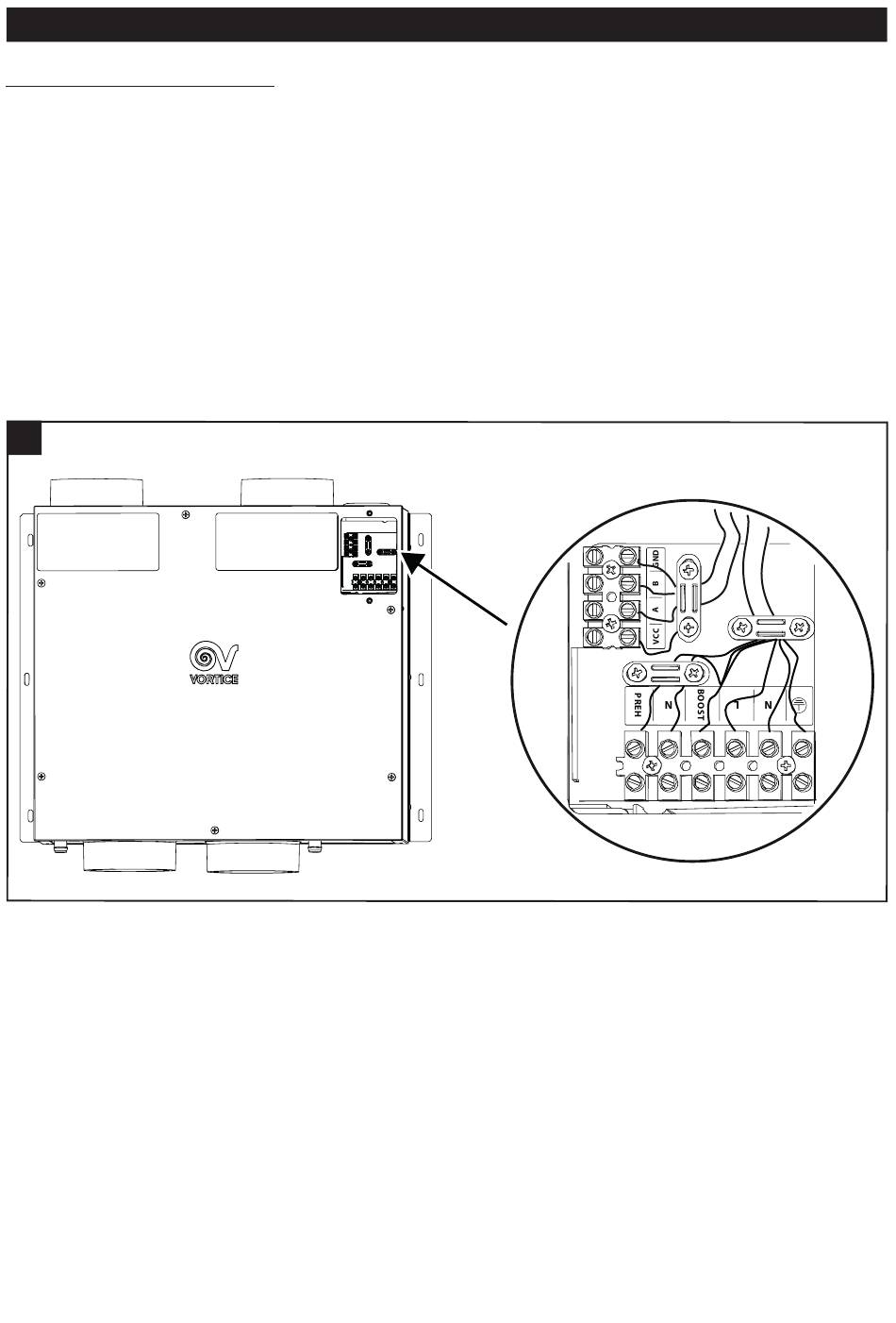

Elektrischer Schaltplan

ACHTUNG: DIESES GERÄT MUSS GEERDET WERDEN. ALLE VERKABELUNGEN MÜSSEN DEN IM
INSTALLATIONSLAND GELTENDEN VORSCHRIFTEN ENTSPRECHEN.
Das Gerät ist kompatibel für ein einphasiges 220-240 V, 50 Hz Netzteil.
Das Gerät benötigt ein flexibles Netzkabel. Schließen Sie das Kabel an die Klemmleiste an und ziehen Sie es
durch eine Kabelverschraubung und eine Kabelschelle heraus.
Das Gerät muss über einen speziellen magnetothermischen Schalter direkt an die Stromversorgung
angeschlossen werden.
ACHTUNG:
ACHTUNG:
4
Vmax startet durch Lichtsteuerung
Über den Kontakt Nr. 2 in Abbildung 5 kann die Maschine an den Schalter eines Raumes angeschlossen
werden, der kommt darauf startet die Maschine mit maximaler Geschwindigkeit. Die Start- und
Abschaltverzögerung der Maschine kann eingestellt werden Verwenden Sie die entsprechenden Menüs „ON
DELAY" und „OFF DELAY", wie im Abschnitt „Operation with Fernbedienungsanzeige ".
Verwenden Sie zum Anschließen der HMI-Fernanzeige an die Maschine Kabel mit einer
Dicke zwischen 0,35 mm2 und 2,5 mm2. Maximale Länge 100 m.
Verwenden Sie zum Anschließen der Produktstromversorgung ein Kabel mit einem
Mindestquerschnitt von 4X0,5/0,75 mm2.
93
