Kondensatablaufanschluss

Der Kondensatablauf kann durch Verbinden von zwei flexiblen Rohren mit einem Innendurchmesser von ca.
16 mm mit den Abflüssen erfolgen. Um die Bildung von Luftblasen zu verhindern, muss ein Siphon mit dem
Rohr hergestellt werden, das aus dem mit der Nummer 1 am Gerät gekennzeichneten Abfluss kommt, wie in
Abb. 3C gezeigt
Schneiden Sie den Rohrabschluss diagonal ab.
HINWEIS

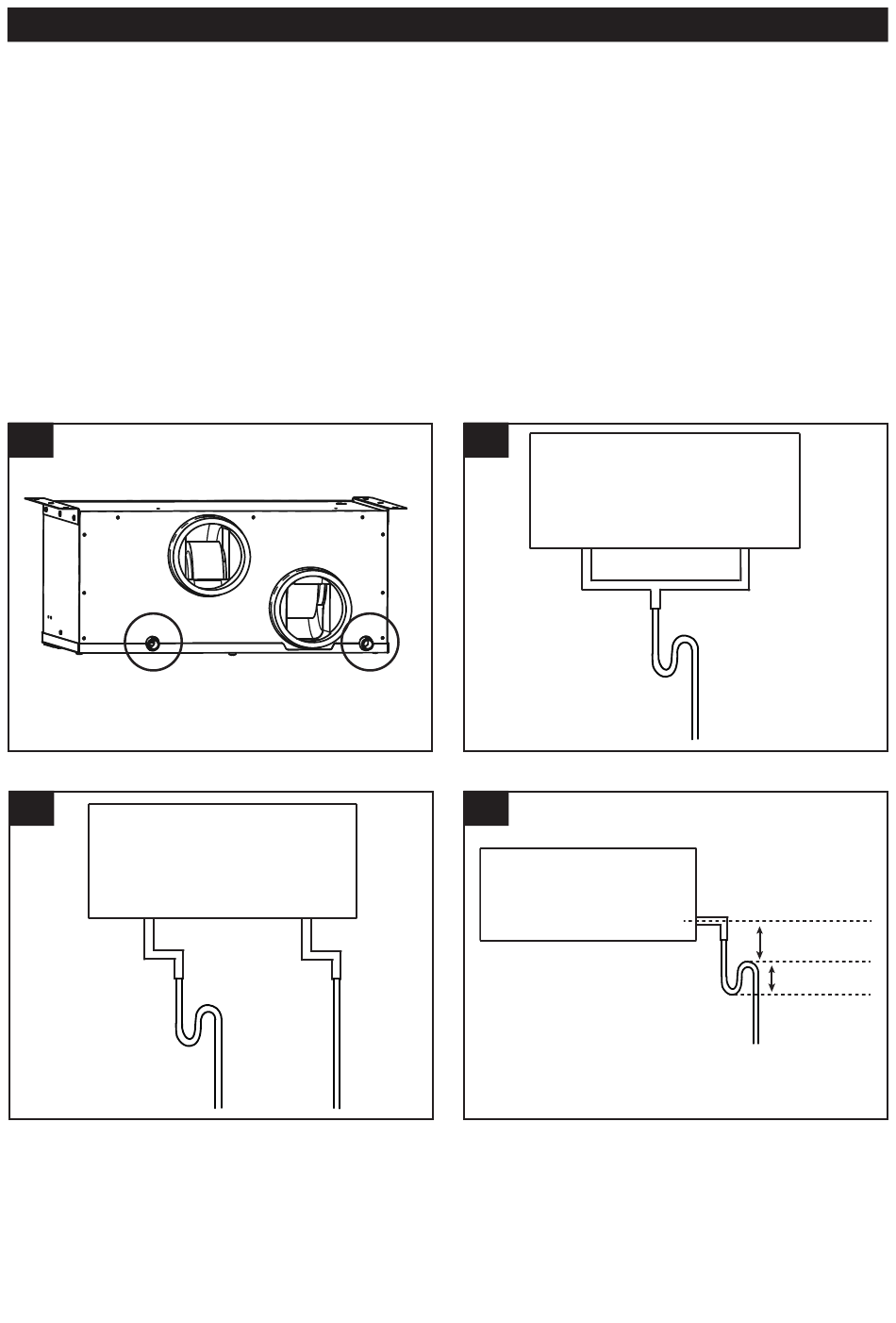

Es ist erforderlich, den Siphon unter Beachtung der in Abb. 3D angegebenen Abmessungen herzustellen.
Andernfalls kann der normale Betrieb des Geräts nicht garantiert werden.
Der Kondensatablauf kann auch über das Hausabwassersystem erfolgen.
3A
1
3C
1
OK
92
2
2
3B
1
NO
3D
2
∆
h > 50 mm
≥ 60 mm
